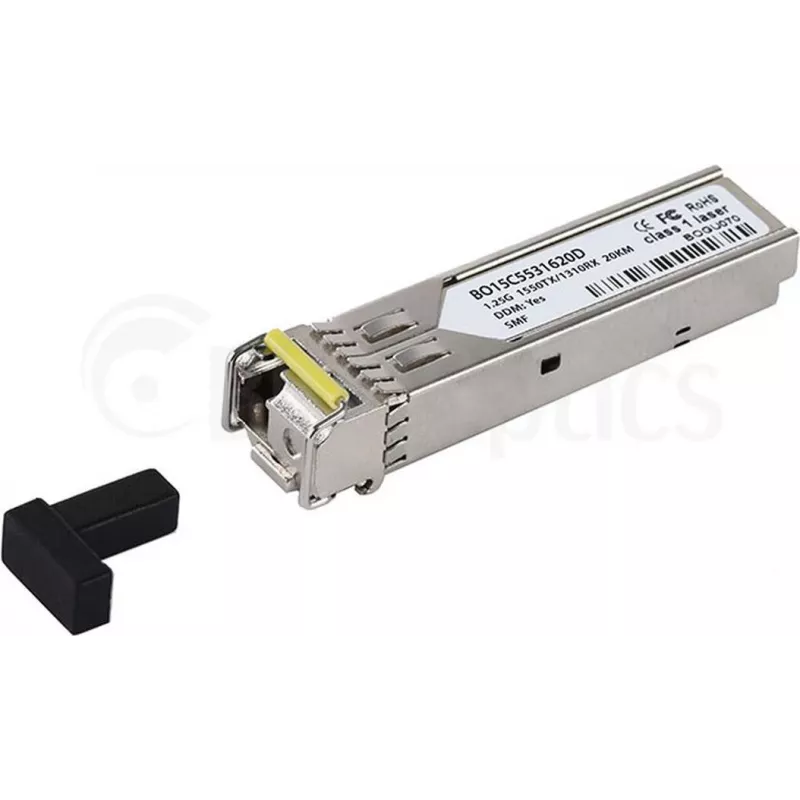

Fiber Optic raiduztvērējs CBO GSLC20-BiDi-B-DDM 1.25Gbps 1310nm/1550nm

Optiskā šķiedras raiduztvērējs CBO GSLC20-BiDi-B-DDM 1.25Gbps 1310nm/1550nm ir vienšķiedras divvirzienu SFP modulis, kas paredzēts 1,25 Gbps savienojumiem. Tas raida un uztver pa vienu optisko šķiedru, izmantojot divus dažādus viļņu garumus (1310 nm un 1550 nm), lai nodrošinātu duplekso komunikāciju bez nepieciešamības pēc pārī savienotām šķiedrām. Modulis atbalsta digitālo diagnostikas monitoringu (DDM), kas ziņo par reāllaika parametriem, piemēram, optisko jaudu, temperatūru un barošanas spriegumu, padarot to piemērotu monitoringam un kļūdu konstatēšanai piekļuves tīklos, pilsētas gredzenveida tīklos un uzņēmumu savienojumos.

Priekšrocības

Raiduztvērējs samazina kabeļu infrastruktūras sarežģītību, nodrošinot divvirzienu pārraidi pa vienu šķiedru, tādējādi ietaupot šķiedru resursus un uzstādīšanas darbu. Tā kompaktais SFP formas faktors ļauj viegli nomainīt moduli karstās pieslēgšanas režīmā saderīgos portos un atbalsta standarta 1,25 Gbps Ethernet/SONET/SDH interfeisus. Integrētais DDM nodrošina nepārtrauktu diagnostiku proaktīvai apkopei un ātrai kļūdu lokalizācijai. Modulis ir izstrādāts stabilai darbībai tipiskos telekomunikāciju un datortīklu vidēs un ir saderīgs ar aprīkojumu, kas atbalsta SFP vienšķiedras BiDi moduļus.

Piemērots

• Piekļuves tīklu saišu uzlabošanai vai paplašināšanai, kur ir ierobežots šķiedru skaits
• Pilsētas un studentu pilsētiņu duplekso savienojumu izveidei pa vienu šķiedru
• Bojātu SFP moduļu nomaiņai saderīgos slēdžos un optiskajos raiduztvērējos
• punktu–punkts savienojumiem starp uzņēmuma ēkām vai vadu sadales skapjiem

Galvenās specifikācijas

• Datu pārraides ātrums: 1,25 Gbps
• Viļņu garumi: 1310 nm (Tx vai Rx) un 1550 nm (Tx vai Rx) divvirzienu darbībai pa vienu šķiedru
• Formas faktors: SFP (maza izmēra pieslēdzamais modulis)
• Optiskā saskarne: vienmoda šķiedra (vienšķiedras BiDi)
• Digitālā diagnostikas monitorings: atbalstīts (reāllaika jaudas, temperatūras un sprieguma monitorings)
• Konektora tips: LC (vienšķiedras LC vai piemērots sadalītājs)

Lietošana

Uzstādiet SFP raiduztvērēju saderīgā SFP portā, ierīcei esot ieslēgtai vai izslēgtai, ievērojot resursa aprīkojuma norādījumus par karsto pieslēgšanu. Pievienojiet vienmoda vienšķiedras džemperi ar atbilstošiem LC konektoriem; nodrošiniet pareizu orientāciju divvirzienu savienojumam, savienojot šo 1310/1550 nm moduli pārī ar komplementāro viļņa garuma moduli attālinātajā galā. Pārbaudiet savienojuma statusu, izmantojot resursa ierīces interfeisu, un pārliecinieties, pārbaudot DDM rādījumus, ka optiskā jauda, temperatūra un spriegums ir darbības diapazonā.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet kabeļus un konektorus, kas paredzēti vienmoda šķiedrai, izvairieties no šaurām saliekumiem vai mehāniskas slodzes uz šķiedru, kā arī savienojiet BiDi moduļus pārī ar atbilstošiem komplementāro viļņu garumu moduļiem. Pēc uzstādīšanas pārraugiet DDM vērtības, lai savlaicīgi atklātu signāla vājināšanās vai konektoru problēmas. Ievērojiet aprīkojuma ražotāja saderības sarakstus, lai nodrošinātu, ka SFP modulis tiek atpazīts automātiskai atpazīšanai un pareizai savienojuma saskaņošanai.
