Fiber optic raiduztvērējs module BlueOptics TRX100077-BO XFP Aluminium

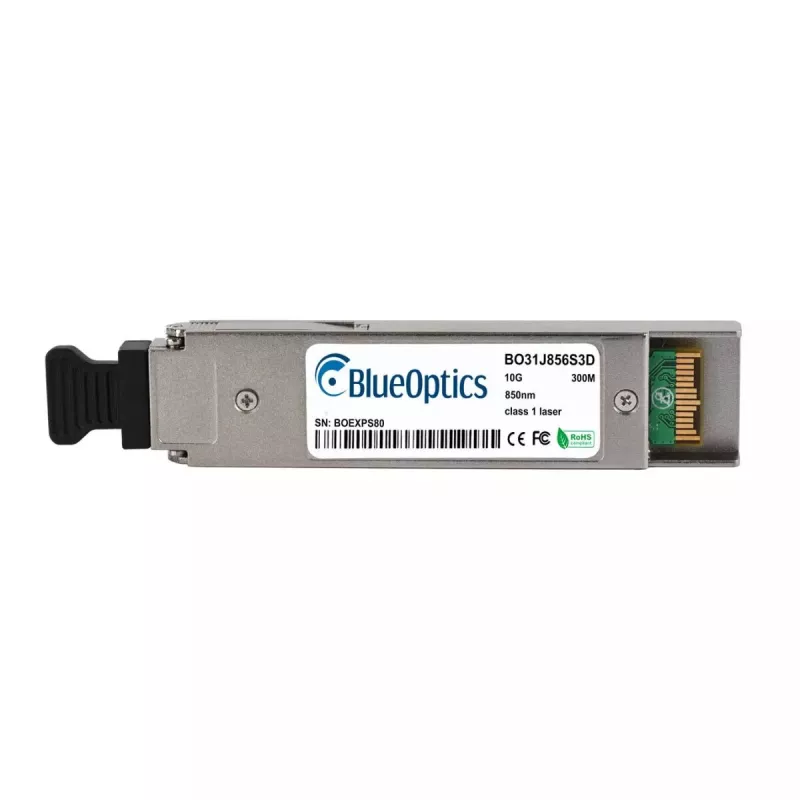

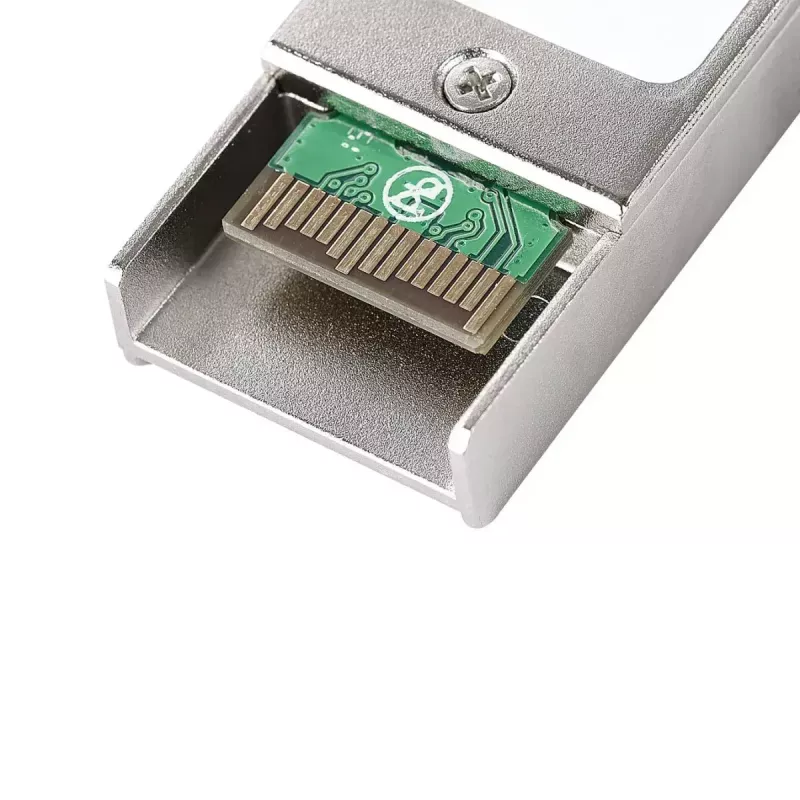

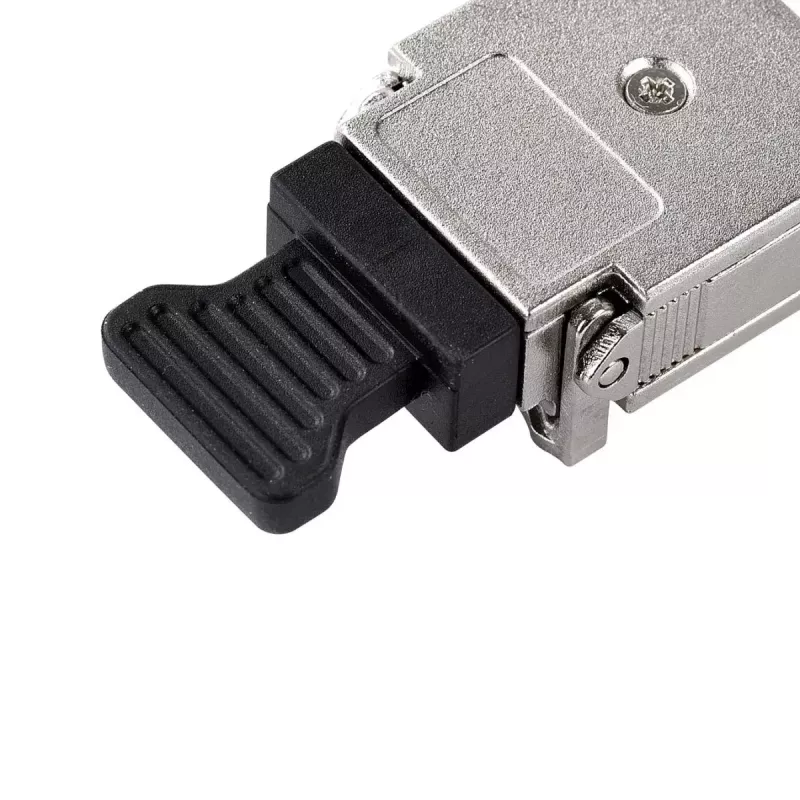

BlueOptics TRX100077-BO XFP Aluminium ir optiskās šķiedras XFP raiduztvērēja modulis, kas paredzēts 10G ātrdarbīgiem datu pārraides savienojumiem pa daudzmodu šķiedru. Modulim ir alumīnija korpuss, tas izmanto LC duplekso savienotāju un atbalsta 10GBASE-SR darbību ar 850 nm raidīšanas un uztveršanas viļņu garumiem. Ar kompakto XFP saskarni un vieglo konstrukciju (aptuveni 20 g) šis raiduztvērējs ir piemērots izmantošanai slēdžos, maršrutētājos, datu glabāšanas sistēmās un citās tīkla ierīcēs, kas pieņem XFP moduļus un atbalsta 10GBASE-SR optiku.

Priekšrocības

Modulis atbilst XFP MSA elektriskajām, mehāniskajām un funkcionālajām specifikācijām, lai nodrošinātu savietojamību un vienkāršu integrāciju saderīgās aparatūras platformās. Tas atbalsta digitālās diagnostikas uzraudzības (DDM/DOM) funkcijas reāllaika barošanas sprieguma, lāzera nobīdes strāvas, raidītās izejas jaudas, uztvertās ieejas jaudas un temperatūras uzraudzībai. Raiduztvērējs ir būvēts ar augstas kvalitātes optiskajiem un elektroniskajiem komponentiem, lai nodrošinātu stabilu optisko veiktspēju tipiskos īsa attāluma savienojumos un ilgu darbības kalpošanas laiku.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet BlueOptics TRX100077-BO XFP moduli brīvā XFP slotā saderīgā tīkla ierīcē, ievērojot ierīces ražotāja karstās pieslēgšanas procedūras. Pievienojiet LC dupleksās daudzmodu šķiedras ielāpu vadus moduļa LC pieslēgvietām, ievērojot pareizu raidīšanas/uztveršanas izlīdzināšanu. Pārliecinieties, ka resursdatora ierīce atbalsta 10GBASE-SR optiku, un, ja nepieciešams, iespējojiet vai pārbaudiet DDM/DOM atbalstu resursdatora sistēmā, lai nolasītu diagnostikas parametrus. Ieslēdziet sistēmu un pārbaudiet saites statusu, izmantojot resursdatora ierīces pārvaldības saskarni vai gaismas diodes.

Ieteikumi

Izmantojiet OM3/OM4 daudzmodu šķiedras ielāpu vadus un kvalitatīvus LC dupleksos savienotājus, lai sasniegtu optimālu pārraides attālumu un signāla integritāti. Pirms izvietošanas apstipriniet savietojamību ar mērķa aparatūras platformu un apsveriet iespēju pieprasīt testa paraugu pārbaudei kritiskās vidēs. Izvairieties no pārmērīgas šķiedru kabeļu locīšanas vai spriedzes un, rīkojoties ar raiduztvērēju, ievērojiet ESD piesardzības pasākumus.
