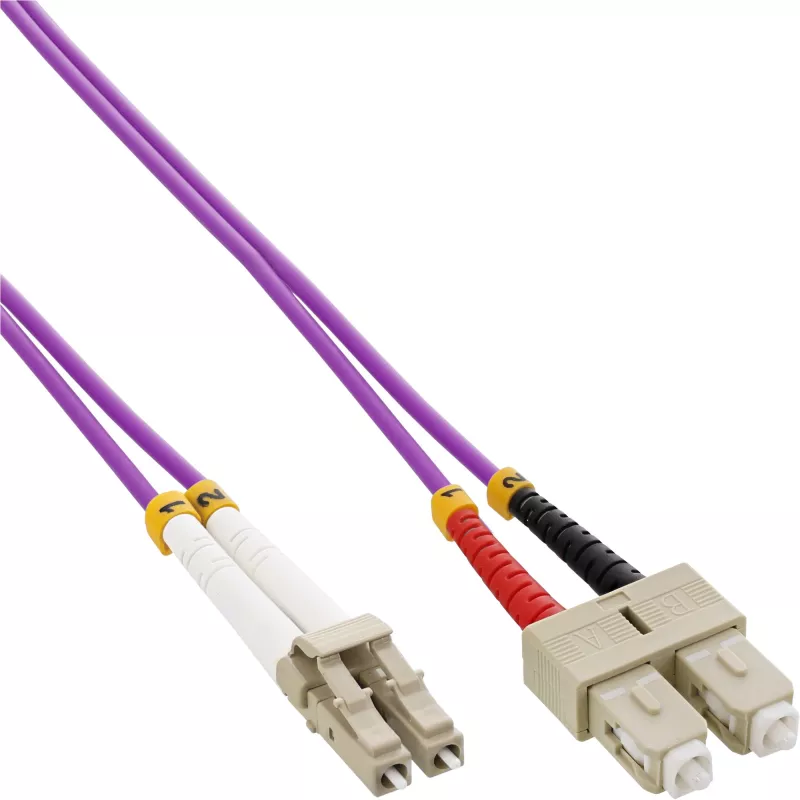

Fiber Optical Duplex kabelis LC/SC InLine 88643P 50/125µm OM4 3m

InLine optiskais dupleksais kabelis LC/SC 50/125µm OM4 3m ir daudzmodu optiskais komutācijas kabelis, kas paredzēts ātrdarbīgai datu pārraidei strukturētos tīklos. Tam ir LC savienotājs vienā galā un SC savienotājs otrā galā, kas atbalsta pilnduplekso komunikāciju 3 metru garumā. OM4 klases serdenis ar 50/125 µm ģeometriju nodrošina uzlabotu joslas platumu un samazinātu modālo dispersiju salīdzinājumā ar zemākām OM klasēm, padarot to piemērotu īsa līdz vidēja attāluma augsta joslas platuma savienojumiem statņos, ielāpu paneļos un aktīvā aprīkojumā.

Priekšrocības

Šis dupleksais kabelis nodrošina uzticamu daudzmodu veiktspēju ar konsekventiem ievades zudumu un atgriezeniskā zuduma raksturlielumiem, kas piemēroti datu centru un uzņēmumu vidēm. LC un SC savienotāji piedāvā kompaktus un izturīgus terminālus blīvām instalācijām, savukārt OM4 šķiedra uzlabo joslas platumu 10 Gb/s un augstākām lietojumprogrammām. Tās 3 m garums līdzsvaro elastību savienojumiem no statņa uz statni vai no plaukta uz aprīkojumu, neradot pārmērīgu kabeļu pārvaldības sarežģītību.

Piemērots

• Ielāpu savienojumi starp slēdžiem, raiduztvērējiem un šķiedru paneļiem
• Datu centru statņu un skapju starpsavienojumi
• Ātrdarbīgi LAN mugurkaula tīkli un serveru augšupsaites
• Daudzmodu šķiedru savienojumi, kam nepieciešama OM4 veiktspēja 10GbE un 40GbE

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu (OM4)
• Serdeņa / apšuvuma diametrs: 50/125 µm
• Savienotāja tips: LC (viens gals) uz SC (otrs gals)
• Savienojamība: Duplekss, ar pilnduplekso iespēju
• Kabeļa garums: 3 m
• Tipiskais vājinājums: daudzmodu OM4 standarta līmeņi attiecīgajos viļņu garumos
• Apvalks: izturīgs ārējais apvalks iekštelpu lietošanai (ielāpu veidošana)

Kā lietot

Identificējiet LC un SC galus un izvietojiet 3 m kabeli starp avota un galamērķa portiem, nodrošinot, ka savienotāji ir saskaņoti ar atbilstošajiem raiduztvērēja vai paneļa portiem. Pirms ievietošanas pārbaudiet savienotāju gala virsmas tīrību un, ja nepieciešams, notīriet putekļus ar piemērotiem šķiedru tīrīšanas rīkiem. Ievietojiet LC un SC savienotājus, līdz tie noklikšķ vietā; pārbaudiet savienojuma statusu pievienotajās ierīcēs un, ja nepieciešams, veiciet diagnostiku vai gaismas avota/jaudas mērītāja testus, lai apstiprinātu pieņemamus zudumu līmeņus.

Ieteikumi

Uzglabājiet un izvietojiet kabeli iekštelpu vidē, izvairoties no asiem līkumiem un ciešiem līkumiem zem šķiedras minimālā lieces rādiusa. Izmantojiet kabeļu pārvaldības paneļus un stiprinājuma punktus, lai novērstu savienotāju noslogošanu. Optimālai veiktspējai augsta joslas platuma instalācijās savienojiet OM4 daudzmodu šķiedru ar saderīgiem raiduztvērējiem un ievērojiet nozares standartus daudzmodu savienojumu projektēšanai.
