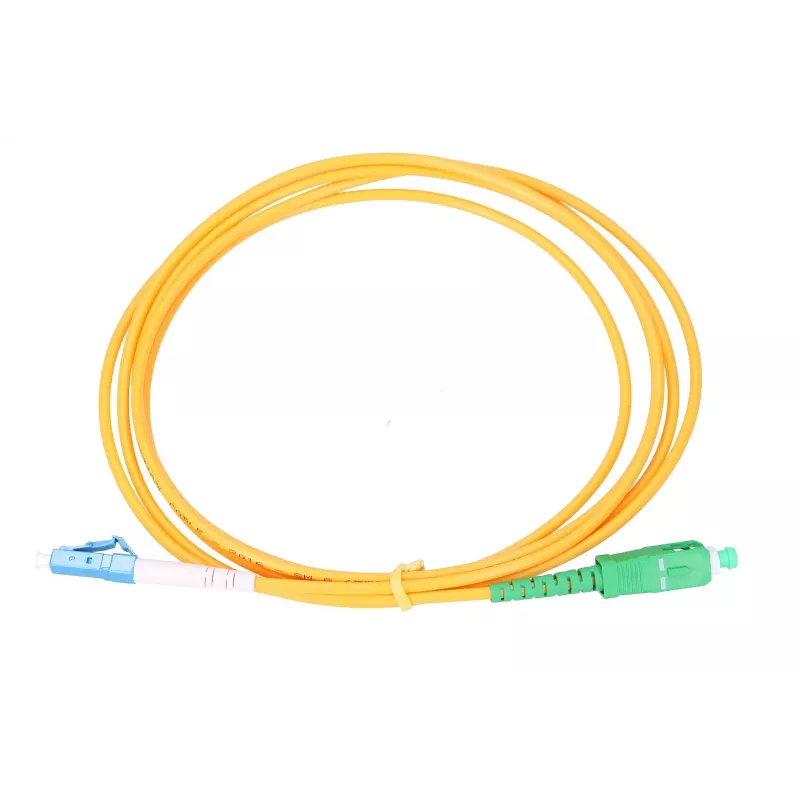

Fibre patchcord Extralink SC/APC to LC/UPC, single-mode G.652D, 3 mm, simplex, 20 m

Extralink vienmodas optiskais pārlēcējs ar SC/APC savienotāju vienā galā un LC/UPC otrā nodrošina 20 m vienkāršu (simplex) savienojumu ar zemiem zudumiem optiskā signāla pārraidei. Kabelis izmanto G.652D vienmodas optisko šķiedru 3 mm apvalkā, paredzēts komutācijai, iekārtu savienošanai un FTTH instalācijām, kur nepieciešams uzticams vienmodas savienojums starp ierīcēm. Šis pārlēcējs atbalsta standarta telekomunikāciju un datu tīklu lietojumus un ir piemērots slēdžu, multivides pārveidotāju, OLT un ONU/ONT pieslēgšanai piekļuves un sadales vidēs.

Priekšrocības

Šis vienkāršais SC/APC uz LC/UPC pārlēcējs nodrošina zemus ievades zudumus un stabilu vienmodas veiktspēju, pateicoties G.652D šķiedras uzbūvei un precīzi terminētiem savienotājiem. SC/APC un LC/UPC termināciju kombinācija ļauj daudzpusīgi savienot ar izplatītām statņu un sienas montāžas iekārtām, vienlaikus saglabājot optiskās atstarotās jaudas vājinājuma raksturlielumus. 3 mm apvalks nodrošina fizisku aizsardzību ikdienas lietošanā un maršrutēšanā, nepievienojot pārmērīgu apjomu, un 20 m garums sedz mērenus attālumus iekārtu telpās, vadu skapjos un FTTH telpās.

Piemērots

• Optisko iekārtu, piemēram, slēdžu, multivides pārveidotāju un retranslatoru, savstarpējai savienošanai
• FTTH savienojumiem starp OLT un ONU/ONT ierīcēm
• Komutācijas paneļu savienošanai ar iekārtām telekomunikāciju un datu centru vidēs
• Laboratorijas testiem un pagaidu optisko šķiedru izvietojumiem, kur nepieciešams vienmodas vienkāršais savienojums

Galvenās specifikācijas

• Šķiedras tips: vienmodas, atbilst G.652D
• Savienotājs A: SC/APC (leņķveida fiziskais kontakts)
• Savienotājs B: LC/UPC (ultra-fiziskais kontakts)
• Kabeļa konstrukcija: simplex, 3 mm ārējā apvalka diametrs
• Garums: 20 metri
• Tipisks lietojums: vienmodas optiskā komutācija telekomunikācijām un FTTH

Kā lietot

Identificējiet nepieciešamos portus savās ierīcēs un ievietojiet SC/APC un LC/UPC savienotājus atbilstošos adapteros vai ligzdās, pārliecinoties, ka leņķveida APC gals ir savienots ar APC portu, bet UPC gals ar UPC portu. Izvairieties no pārmērīgas locīšanas; maršrutējot 3 mm kabeli, ievērojiet ražotāja noteikto minimālo locīšanas rādiusu vienmodas šķiedrai. Nostipriniet kabeli pa vadiem vai kabeļu pārvaldības sistēmās, lai novērstu spriedzi uz savienotāju ferulām un uzturētu stabilu optisko veiktspēju.

Ieteikumi

Pirms instalācijas notīriet savienotāju gala virsmas, izmantojot piemērotus optikas tīrīšanas rīkus, un pārbaudiet ferulas ar optisko mikroskopu. Uzglabājiet un maršrutējiet pārlēcēju bez asām locījumiem vai kinkiem; veidojiet vieglas cilpas un izmantojiet kabeļu saites vai Velcro siksnas bez pārāk ciešas pievilkšanas. Labākiem optiskiem rezultātiem savietojiet APC savienotājus ar APC portiem un UPC savienotājus ar UPC portiem, lai izvairītos no atstarotās jaudas zudumu problēmām.
