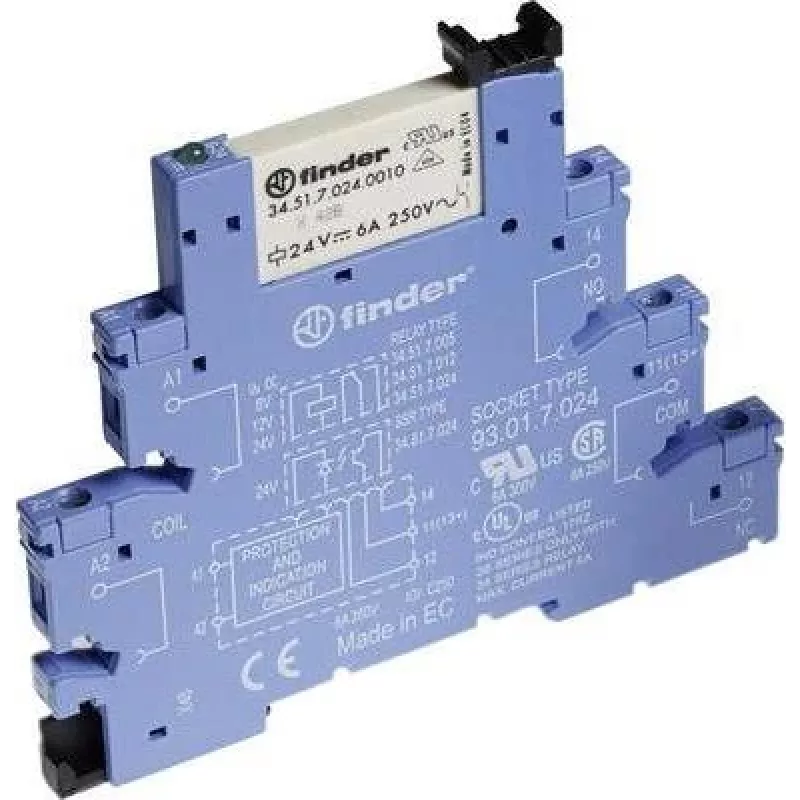

Finder 38 sērijas interfeisa releja modulis, 1 CO 6A, 12V DC spole, 6,2mm, Push-in 38.51.7.012.5050

Rūpnieciskajos vadības panelos vietas ir maz, un uzticama signāla pārveide ir kritiski svarīga. Finder 38 sērijas interfeisa releja modulis (tips 38.51.7.012.5050) atrisina abus izaicinājumus: tas ietver 1 pārslēgšanas (SPDT) releju ar 6 A komutācijas jaudu ultra plānā 6,2 mm DIN sliedes korpusā, nodrošinot kompaktu saskarni starp PLC izejām un lauka ierīcēm. Tā 12 V DC spole un push-in spailes nodrošina ātru, bez instrumentiem veicamu savienojumu, savukārt iebūvētā LED un aizsardzības spole vienkāršo nodošanu ekspluatācijā un diagnostiku.

Kam tas ir paredzēts

Šis modulis ir ideāli piemērots paneļu būvētājiem, sistēmu integratoriem un apkopes inženieriem, kas strādā automatizācijā, ēku pārvaldībā un mašīnu vadībā. Tas ir piemērots lietojumiem, kur vairākiem relejiem jāietilpst ierobežotā skapja telpā, piemēram, PLC izeju izolācijai, signāla pastiprināšanai vai mazu kontaktu un vārstu vadīšanai.

Galvenās iezīmes

• Ultra plāns 6,2 mm platums ietaupa līdz pat 50% sliedes vietas salīdzinājumā ar standarta relejiem
• 1 pārslēgšanas kontakts (SPDT) ar nominālo 6 A / 250 V AC daudzpusīgai komutācijai
• 12 V DC spole ar zemu enerģijas patēriņu (0,17 W) un LED statusa indikatoru
• Push-in spailes ātram, drošam savienojumam bez īpašiem instrumentiem
• Augsta dielektriskā izturība (6 kV starp spoli un kontaktiem) drošai izolācijai
• Plašs darba temperatūras diapazons no -40 °C līdz +70 °C

Specifikācijas

• Kontaktu konfigurācija: 1 CO (SPDT)
• Nominālā strāva: 6 A
• Nominālais spriegums: 250 V AC
• Spoles spriegums: 12 V DC
• Montāža: DIN sliedes (EN 60715)
• Spaiļu tips: Push-in
• Kontaktu materiāls: AgNi
• Elektriskā kalpošanas ilgums: 100 000 darbības pie nominālās slodzes
• Mehāniskais kalpošanas ilgums: 10 miljoni darbību
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -40 °C līdz +70 °C
• Izmēri (P x A x D): 6,2 x 94,3 x 76 mm

Padomi

Izmantojiet 12 V DC barošanas avotu ar atbilstošu jaudu spoles slodzei. Induktīvām slodzēm apsveriet iespēju pievienot brīvgaitas diodi vai RC slāpētāju, lai pagarinātu kontaktu kalpošanas ilgumu. Nodrošiniet atbilstošu ventilāciju korpusā, jo modulim ir IP20 aizsardzības pakāpe un tas nav aizsargāts pret putekļiem vai mitrumu.
