Fluke LinkIQ tīkla testeris melns zils oranžs RJ-45 305m

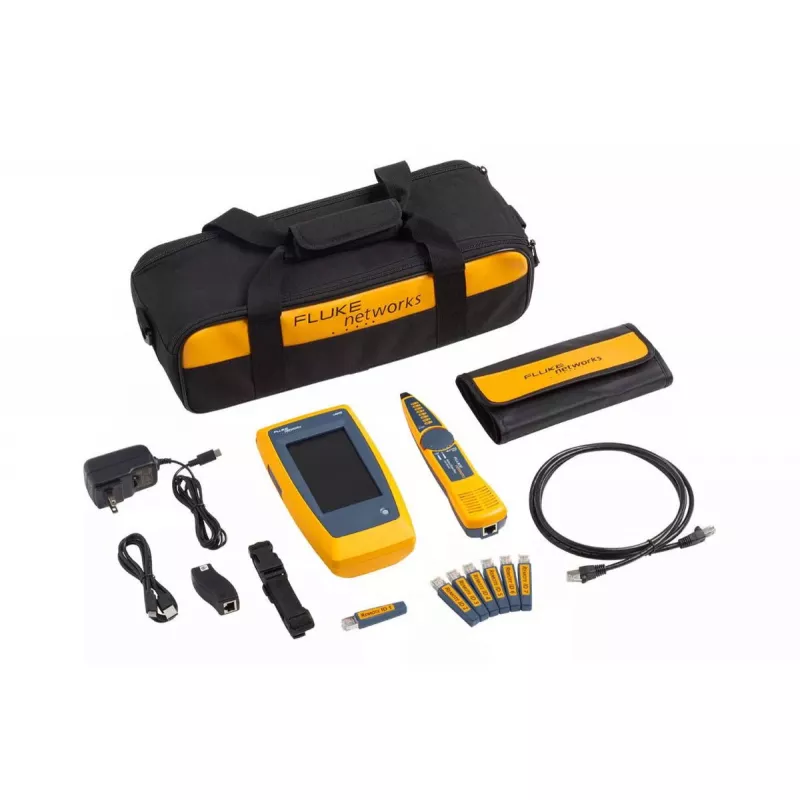

Fluke LinkIQ tīkla testeris pārbauda vara Ethernet kabeļu veiktspēju līdz pat 10G un palīdz diagnosticēt tīkla savienojamības problēmas. Ierīce atbalsta RJ-45 savienojumus un kabeļu garumus līdz 305 m, un to darbina iebūvēts 6400 mAh litija jonu akumulators. Testera komplektā ietilpst galvenā ierīce, septiņi attālinātie identifikatori, RJ45–RJ45 savienotājvads, maiņstrāvas lādētājs, RJ45/11 universālais savienotājs, Intellitone Pro 200 zonde un pārnēsāšanas soma.

Priekšrocības

LinkIQ izmanto uz frekvenci balstītus mērījumus, lai validētu maksimālo joslas platumu no 10BASE-T līdz 10GBASE-T un apstiprinātu, vai savienojums atbilst veiktspējas prasībām. Tas nodrošina tuvākā komutatora diagnostiku (reklamēto datu pārraides ātrumu, komutatora nosaukumu, porta numuru, VLAN informāciju), PoE testēšanu un aktīvās slodzes testu līdz 8. klasei (90 W). Papildu rīki ietver kabeļa toņa ģenerēšanu, porta mirgošanu, 802.1x autentifikāciju, attālinātos biroja vietu noteicējus un rezultātu pārvaldību, izmantojot LinkWare PC.

Piemērots

• Lauka tehniķiem, kas pārbauda vara Ethernet kabeļus un veiktspēju
• Tīkla inženieriem, kas diagnostizē savienojamības un komutatora porta problēmas
• IT personālam, kas validē PoE piegādi un veic slodzes testus
• Uzstādītājiem, kas testē RJ-45 posmus līdz 305 m

Galvenās specifikācijas

• Zīmols: FLUKE
• Modelis: LinkIQ (MPN 5226619)
• Atbalstītā savienojuma veiktspēja: 10BASE-T līdz 10GBASE-T
• Maksimālais testējamā kabeļa garums: 305 m
• PoE slodzes tests: līdz 8. klasei (90 W)
• Akumulators: iebūvēts 6400 mAh litija jonu
• Savienotāji: RJ-45
• Svars: 624 g

Lietošana

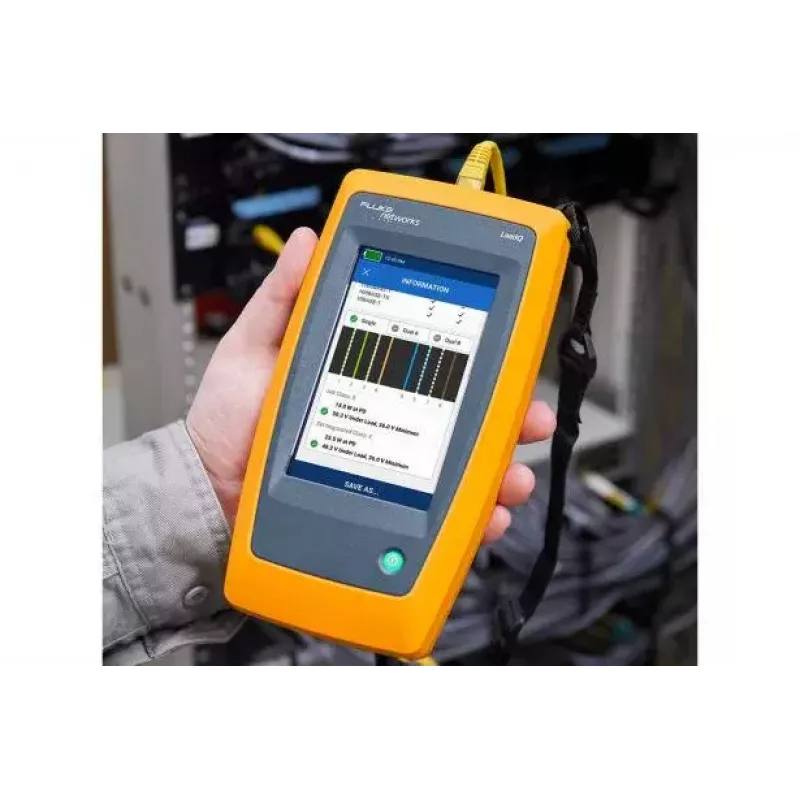

Pievienojiet LinkIQ galveno ierīci testējamajam kabelim, izmantojot RJ-45 savienotāju vai komplektā iekļauto savienotājvadu, un, ja nepieciešams, pievienojiet attālināto ID tālākajā galā. Palaidiet automātisko testu, lai izmērītu frekvenču raksturlīkni un aprēķinātu maksimālo joslas platumu; pārskatiet ziņoto savienojuma joslas platumu, pāru statusu un komutatora diagnostiku ierīces displejā. Izmantojiet PoE testa režīmu, lai izmērītu pieejamo jaudu, un pēc izvēles pieslēdziet aktīvo slodzi līdz 8. klasei. Saglabājiet un pārvaldiet testa rezultātus, izmantojot LinkWare PC dokumentācijai un atskaitēm.

Ieteikumi

Lai iegūtu uzticamus mērījumus, pārliecinieties, ka savienotāji un terminācijas ir tīras un pareizi ievietotas. Izmantojiet atbilstošo attālināto ID pilnīgai validācijai un periodiski sinhronizējiet rezultātus ar LinkWare PC. Veicot PoE piegādes testēšanu zem slodzes, ievērojiet drošības norādījumus pievienotajam aprīkojumam un pirms augstas slodzes pieslēgšanas pārbaudiet komutatora specifikācijas.
