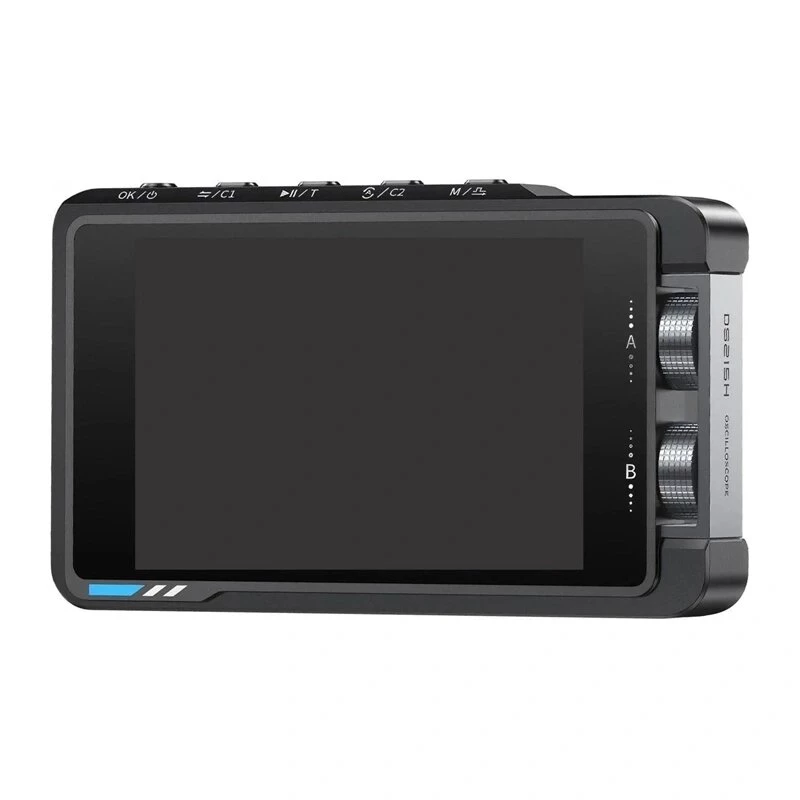

FNIRSI DS215H osciloskops – 100 MHz, 500 MS/s, 1 kanāls, iebūvēts signālu ģenerators, 2.8 inch TFT LCD, USB Type-C, uzlādējams akumulators, melns

Elektronikas atkļūdošana bez pārnēsājama, uzticama osciloskopa var būt nomācoša – it īpaši, ja nepieciešams uztvert ātrus signālus vai ģenerēt testa viļņu formas, atrodoties ceļā. FNIRSI DS215H risina šo problēmu, apvienojot 100 MHz joslas platumu, 500 MS/s reālā laika iztveršanu un iebūvētu signālu ģeneratoru kompaktā, ar akumulatoru darbināmā rokas ierīcē. Neatkarīgi no tā, vai strādājat laboratorijā, laukā vai klasē, šis osciloskops sniedz iespēju uzreiz redzēt un stimulēt signālus.

Kam tas paredzēts

Šis osciloskops ir ideāli piemērots elektronikas inženieriem, tehniķiem, hobijiem un studentiem, kuriem nepieciešams pārnēsājams, bet jaudīgs diagnostikas rīks. Tas ir lieliski piemērots automašīnu diagnostikai, iebūvēto sistēmu atkļūdošanai, audio ķēžu analīzei un izglītojošām demonstrācijām. Tā vieglais dizains un ilgs akumulatora darbības laiks padara to par praktisku pavadoni darbam laukā vai uz galda.

Galvenās funkcijas

• 100 MHz analogais joslas platums ar 500 MS/s reālā laika iztveršanas ātrumu precīzai viļņu formu uztveršanai.
• 12 Mpts atmiņas dziļums ļauj veikt ilgus signālu ierakstus, nezaudējot detaļas.
• Iebūvēts signālu ģenerators (1 Hz – 2 MHz sinusoidāls) ķēžu stimulēšanai un testēšanai.
• 2.8 collu TFT krāsu LCD (320 x 240) ar skaidru, augsta kontrasta viļņu formu displeju.
• Uzlādējams 3000 mAh akumulators nodrošina līdz 8 stundām nepārtrauktas darbības.
• USB Type-C savienojums datu pārsūtīšanai, programmaparatūras atjauninājumiem un uzlādei.
• Kompakts un viegls dizains ērtai pārnēsāšanai.

Specifikācijas

• Kanāli: 1
• Joslas platums: 100 MHz
• Reālā laika iztveršanas ātrums: 500 MS/s
• Atmiņas dziļums: 12 Mpts
• Vertikālā jutība: 10 mV/div – 10 V/div
• Vertikālā izšķirtspēja: 8 biti
• Laika bāzes diapazons: 5 ns/div – 10 s/div
• Ieejas pretestība: 1 MΩ ±2%
• Maksimālais ieejas spriegums: 400 V (DC+AC maks.)
• Ieejas savienojums: AC/DC
• Trigera režīmi: Auto, Normal, Single
• Signālu ģeneratora frekvenču diapazons: 1 Hz – 2 MHz (sinusoidāls)
• Akumulatora ietilpība: 3000 mAh
• Akumulatora darbības laiks: līdz 8 stundām
• Displejs: 2.8 collu TFT krāsu LCD, 320 x 240 pikseļi
• Savienojamība: USB Type-C

Padomi

Lai maksimāli pagarinātu akumulatora darbības laiku, samaziniet ekrāna spilgtumu, strādājot vāja apgaismojuma apstākļos. Izmantojiet iebūvēto signālu ģeneratoru, lai testētu pastiprinātāju ķēdes vai sensoru reakcijas bez nepieciešamības pēc ārēja signāla avota. Programmaparatūras atjauninājumiem pievienojiet osciloskopu datoram, izmantojot USB Type-C, un sekojiet ražotāja norādījumiem.
