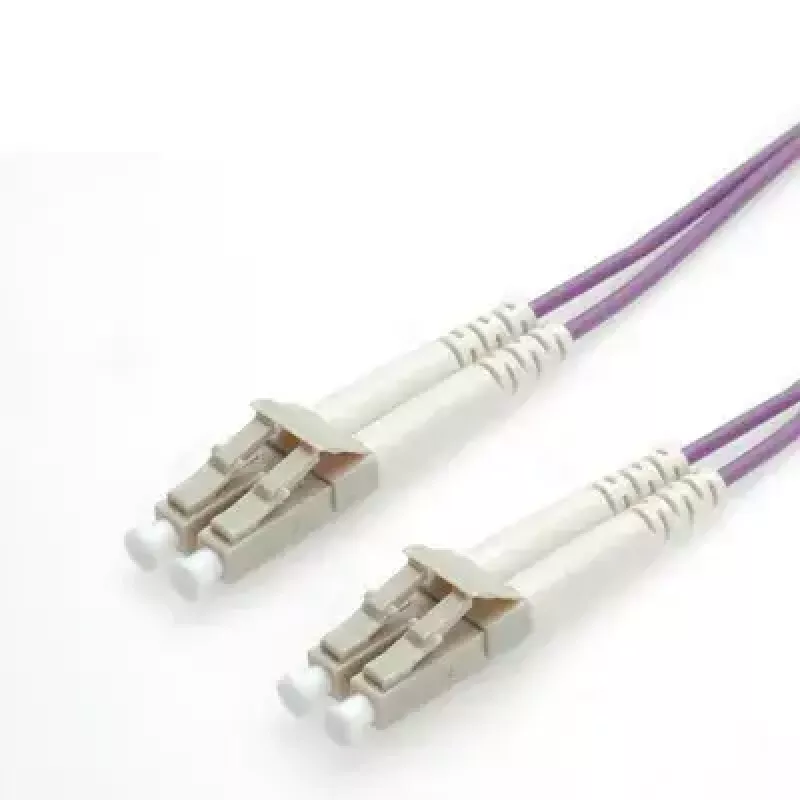

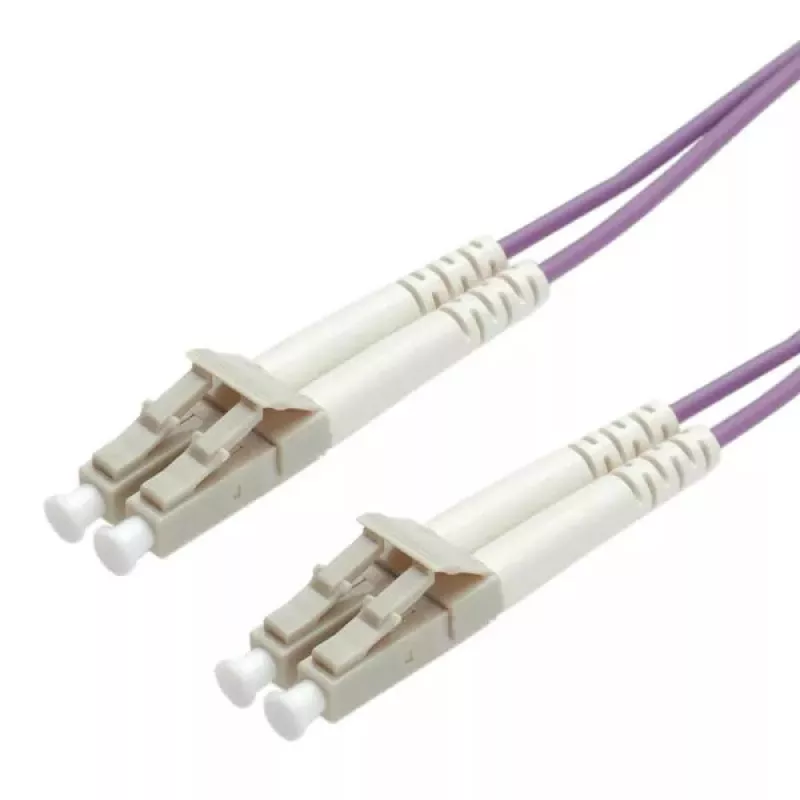

FO Jumper kabelis ROLINE 50/125µm OM4 LC/LC Low-Loss 10m

ROLINE optiskās šķiedras pārlēcējkabelis 50/125µm OM4 LC/LC Low-Loss 10m ir dupleksais daudzmodu optiskās šķiedras komutācijas kabelis, kas paredzēts liela joslas platuma tīkla savienojumiem. Tiek izmantota OM4 šķiedra un zemu zudumu LC savienotāji, lai nodrošinātu stabilu pārraidi tādām lietojumprogrammām kā 10 Gb/s Ethernet, Fibre Channel un OIF savienojumi līdz 550 metriem. Kabelim ir violets apvalks un tas ir samontēts, lai nodrošinātu zemu ievades vājinājumu un labu atgriešanās vājinājumu prasīgām mugurkaula un datu centru vidēm.

Priekšrocības

OM4 šķiedra un augstas kvalitātes zemu zudumu LC savienotāji samazina ievades vājinājumu un atstarošanos, nodrošinot uzticamu veiktspēju ļoti lielos joslas platumos. Salīdzinot ar standarta LC savienotājiem (tipisks vājinājums ≈ 0,5 dB), zemu zudumu LC savienotāji samazina tipisko vājinājumu līdz aptuveni 0,15 dB. Kabeļa modālais joslas platums (EMBc bāzes) 4700 MHz·km atbalsta paplašinātu sasniedzamību vidējiem un gariem ēku mugurkauliem, vienlaikus saglabājot signāla integritāti. Materiāli un montāža atbilst ROLINE kvalitātes standartiem.

Piemērots

• 10 Gb/s Ethernet savienojumiem datu centros un uzņēmuma tīklos
• Fibre Channel savienojumiem un OIF lietojumprogrammām līdz 550 m
• Dupleksajam daudzmodu mugurkaula un horizontālajam kabeļojumam
• Pārlēcējpanēļiem, slēdžiem un raiduztvērēju savienojumiem, kuriem nepieciešami LC/LC dupleksie pārlēcēji

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu 50/125 µm, OM4
• Savienotāja tips: LC/LC dupleksais, zemu zudumu
• Garums: 10 m
• Tipisks zemu zudumu savienotāja vājinājums: ~0,15 dB
• Modālais joslas platums (EMBc): 4700 MHz·km
• Krāsa: Violeta
• Zīmols / MPN / EAN: ROLINE / 21.15.8858 / 7611990120116

Kā lietot

Uzstādiet duplekso LC/LC pārlēcēju, ievietojot katru LC savienotāju atbilstošajā LC adaptera vai raiduztvērēja pieslēgvietā, līdz tas noklikšķ. Novietojiet kabeli, lai izvairītos no asiem līkumiem (ievērojiet ražotāja norādīto minimālo liekšanas rādiusu), un nostipriniet to ar piemērotiem kabeļu organizatoriem, lai novērstu spriedzi uz savienotājiem. Pēc uzstādīšanas pārbaudiet savienojuma veiktspēju ar atbilstošu optiskās šķiedras testēšanas aprīkojumu.

Ieteikumi

Izmantojiet zemu zudumu LC/LC pārlēcēju kritiskajiem ātrgaitas savienojumiem un mugurkaula segmentiem, kur samazināts ievades vājinājums un lielāks modālais joslas platums uzlabo sasniedzamību un rezervi; pirms savienošanas notīriet savienotājus un izvairieties no pārmērīgas liekšanas, lai saglabātu veiktspēju.
