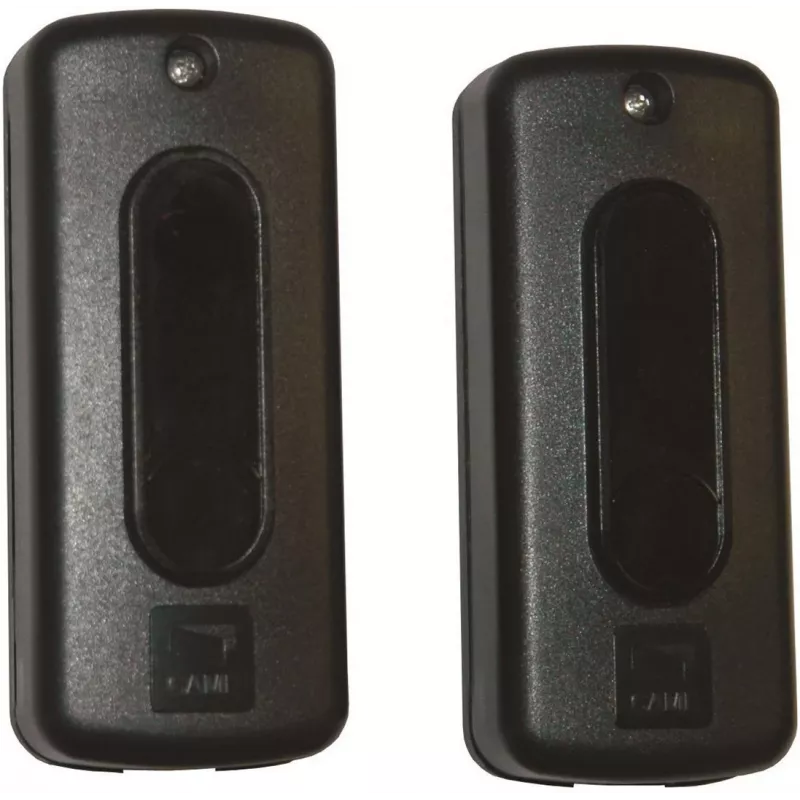

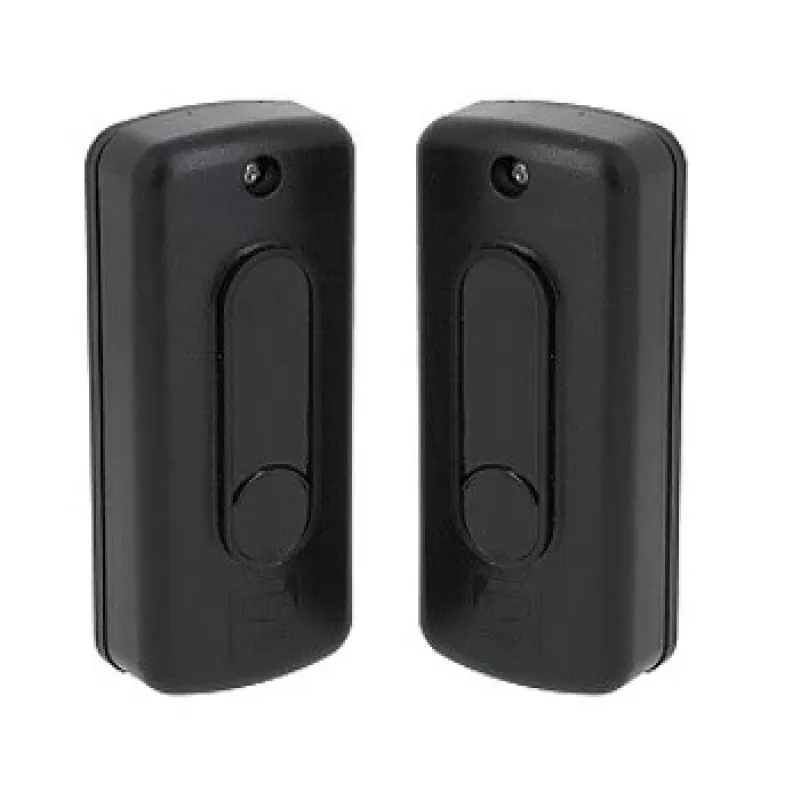

Fotoelementa sensors CAME DIR 10 (modelis DIR10, MPN 30518) vārtu un barjeru drošībai

CAME DIR 10 fotoelementa sensors ir infrasarkanā drošības ierīce, kas paredzēta lietošanai ar automatizētiem vārtiem un barjerām. DIR10 modelis nodrošina klātbūtnes noteikšanu caurbrauktuvēs, lai novērstu sadursmes un nodrošinātu drošāku bīdāmo un veramo vārtu, kā arī transportlīdzekļu barjeru darbību. Kompakts un paredzēts integrācijai ar vārtu piedziņām un vadības blokiem, šis sensors papildina piekļuves sistēmas aprīkojumu, pievienojot papildu šķēršļu noteikšanas un nelaimes gadījumu novēršanas slāni.

Priekšrocības

DIR 10 sensors izmanto infrasarkano staru, lai noteiktu objektus un cilvēkus kustīgo vārtu un barjeru ceļā, piedāvājot konsekventu noteikšanas veiktspēju tipiskos āra uzstādīšanas apstākļos. Tā kompaktais korpuss atvieglo montāžu netālu no vārtu stabiem vai barjeru svirām un ļauj veikt tiešu vadu savienojumu ar standarta vadības paneļiem. Īpaši izstrādāts vārtu un barjeru drošībai, sensors palīdz ievērot pamata piekļuves sistēmas drošības prasības, samazinot trieciena risku darbības laikā.

Piemērots

• Automatizēti bīdāmie vārti
• Veramie vārti ar elektromehāniskām piedziņām
• Transportlīdzekļu barjeru sviras un ceļa piekļuves barjeras
• Vārtu instalācijas, kurām nepieciešama vienkārša klātbūtnes noteikšana drošības bloķēšanai

Galvenās specifikācijas

• Noteikšanas veids: infrasarkanā optiskā stara klātbūtnes noteikšana
• Paredzētais pielietojums: āra vārtu un barjeru drošība
• Montāža: montāža pie sienas vai staba netālu no vārtu vai barjeras mehānisma
• Integrācija: vadu savienojums ar vārtu vadības blokiem un drošības ieejām
• Darbības apstākļi: paredzēts tipiskām āra vidēm (ieteicams aizsargāts stiprinājums)

Kā lietot

Uzstādiet raidītāja un uztvērēja blokus, izlīdzinot tos pāri caurbrauktuvei ieteicamajā augstumā, nodrošinot skaidru redzamības līniju starp tiem. Pievienojiet sensora vadus vārtu vai barjeras vadības panelim, ievērojot ražotāja elektroinstalācijas shēmu un pareizus drošības ieejas savienojumus. Pēc sistēmas ieslēgšanas pārbaudiet izlīdzināšanu un, ja nepieciešams, pielāgojiet montāžas pozīcijas, līdz sensors droši nosaka testa objektu visā stara garumā. Veiciet funkcionālās pārbaudes ar vārtu vai barjeras vadību, lai apstiprinātu, ka noteikšana iedarbina paredzēto drošības reakciju, piemēram, kustības apturēšanu vai pretējo virzienu.

Ieteikumi

Lai nodrošinātu drošu darbību, uzstādiet fotoelementu blokus vietās, kur tie ir pasargāti no tiešas šļakatu, stipra piesārņojuma un spēcīgiem apkārtējiem infrasarkanajiem avotiem. Regulāri pārbaudiet izlīdzināšanu un tīriet optiskās virsmas, lai saglabātu noteikšanas precizitāti. Izmantojiet DIR 10 kopā ar citām drošības ierīcēm (malu sensoriem, drošības malām un vadības bloka drošības ķēdēm), lai sasniegtu visaptverošu aizsardzību automatizētiem vārtiem un barjerām.
