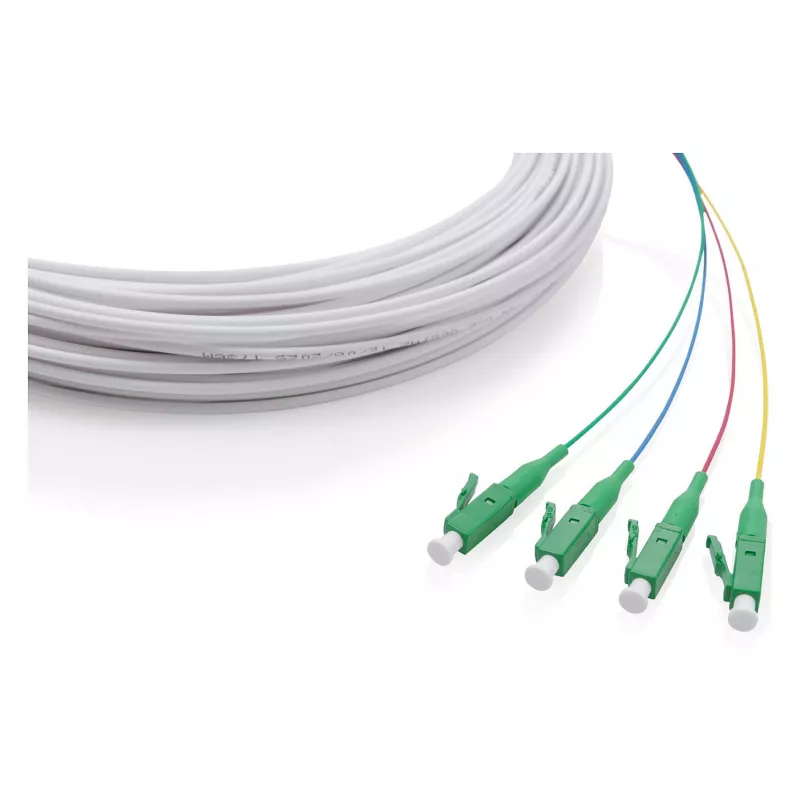

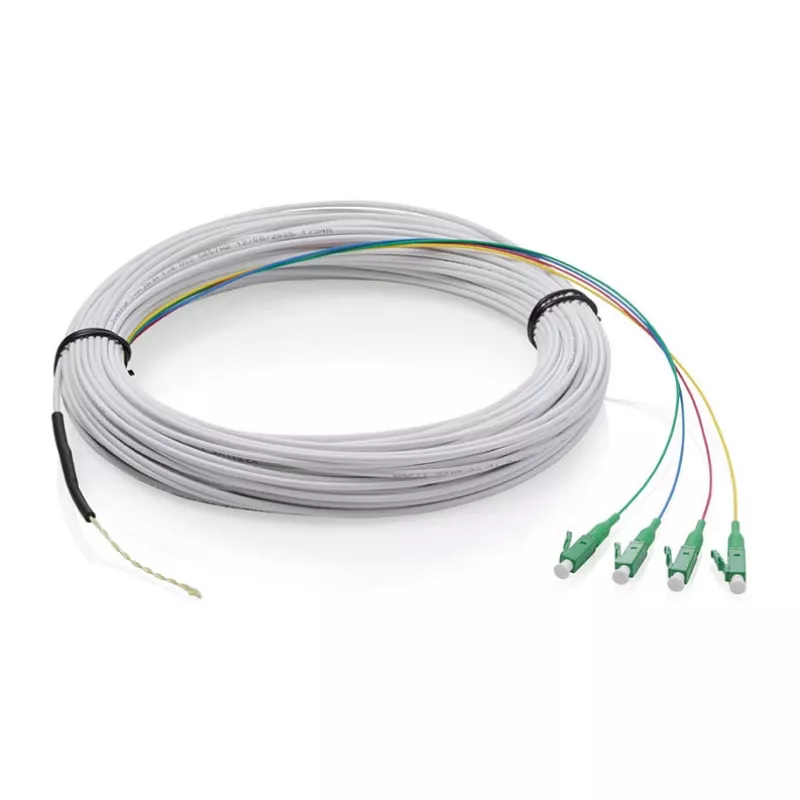

FTTH nolaižamais kabelis DIGITUS vienmoda 4 šķiedras ar 4 LC/APC savienotājiem, 30 m

DIGITUS FTTH nolaižamais kabelis vienmoda ar 4 šķiedrām un 4 rūpnīcā iepriekš uzstādītiem LC/APC savienotājiem, 30 m, ir paredzēts optisko šķiedru līdz mājoklim izvēršanai un iekšējiem/ārējiem nolaižamajiem savienojumiem. Kabelis nodrošina četrus vienmodas kanālus, kuru pamatā ir G.657A2 liekumos optimizētas šķiedras, un tas tiek piegādāts ar iepriekš samontētiem LC/APC galiem vienā pusē, lai atvieglotu uzstādīšanu starp ēkas sadalītāju un abonenta pieslēguma punktu. Atvērtais gals ir piemērots izvadīšanai caur kabeļu kanāliem vai savienošanai ar mājas vai stāva sadalītāju, savukārt kompaktais 2,4 mm apvalks un LSZH apvalka materiāls padara to piemērotu ierobežotām uzstādīšanas vietām.

Priekšrocības

Šis FTTH nolaižamais kabelis ievērojami samazina uzstādīšanas laiku, nodrošinot četrus iepriekš samontētus LC/APC savienotājus vienā pusē un atvērtu, ievilkšanai gatavu galu otrā pusē. G.657A2 liekumos optimizētās vienmodas šķiedras uzlabo veiktspēju šauros līkumos un ierobežotos ceļos. Kabeļa konstrukcijā ietilpst Kevlar aramīda dzija spriedzes mazināšanai un izturīga ievilkšanas cilpa vieglai ievadīšanai kabeļu kanālu sistēmās. Zemi ievades zudumi (≤0,3 dB) un augsti atgriezeniskie zudumi (≥60 dB) pie savienotājiem nodrošina uzticamu optisko pārraidi.

Piemērots

• Pēdējās jūdzes optisko šķiedru līdz mājoklim (FTTH) nolaižamajiem savienojumiem no ēkas sadalītāja līdz abonenta rozetei
• Iekšējo optisko iekārtu un stāvu sadalītāju savienošanai un pārslēgšanai
• Uzstādīšanai caur kabeļu kanāliem, trasēm un ierobežotiem kabeļu ceļiem, kur nepieciešama liekumu optimizācija
• Maziem dzīvojamo māju un daudzdzīvokļu ēku (MDU) optisko šķiedru pagarinājumiem

Galvenās specifikācijas

• Šķiedras tips: Vienmodas 9/125 µm, G.657A2 liekumos optimizēta
• Šķiedru skaits: 4
• Kabeļa garums: 30 m
• Savienotāja tips: LC/APC, četri iepriekš uzstādīti savienotāji vienā galā
• Savienotāja veiktspēja: ievades zudumi ≤0,3 dB; atgriezeniskie zudumi ≥60 dB
• Kabeļa diametrs: 2,4 mm
• Apvalka materiāls: LSZH (balts)
• Vijuma/stiprības elements: Kevlar aramīda dzija
• Kabeļa ugunsdrošības klase: Dca
• Minimālais liekuma rādiuss: 10D (statisks) / 20D (dinamisks)
• Stiepes izturība: 400 N
• Spiedes izturība: 1000 N

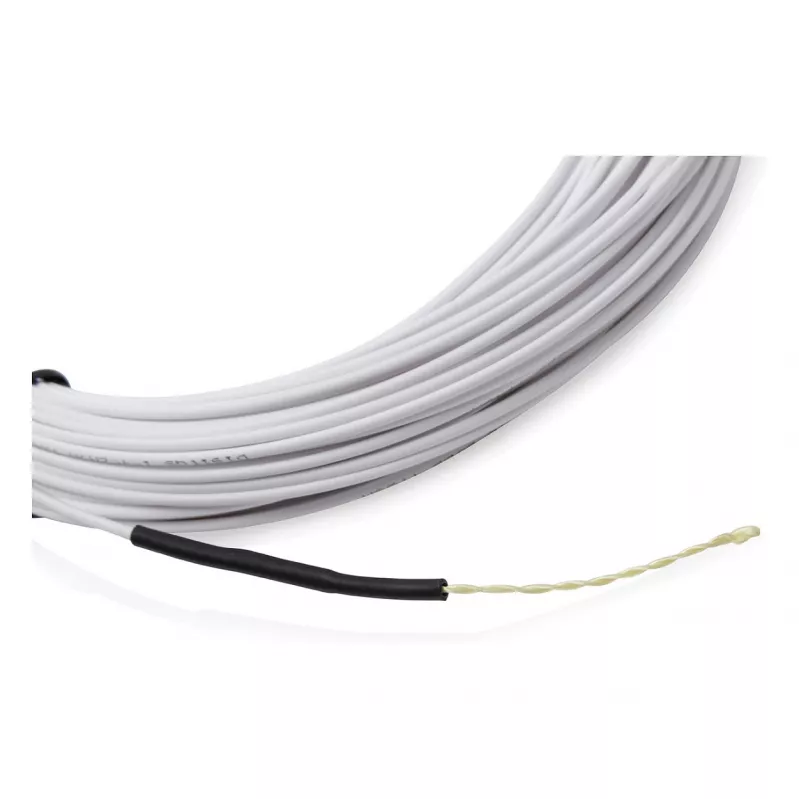

• Vilkšanas palīgierīces garums (cilpa): aptuveni 7–8 cm
• Darba temperatūras diapazons: -20 °C līdz +70 °C; uzglabāšana: -40 °C līdz +80 °C
• Kabeļa svars: aptuveni 0,37 kg

Kā lietot

Izvelciet kabeļa atvērto galu caur kabeļu kanālu vai trasi no ēkas sadalītāja līdz vēlamajai abonenta atrašanās vietai. Izmantojiet izturīgo ievilkšanas cilpu, lai ievilktu kabeli; nepārsniedziet norādīto stiepes izturību un ievērojiet minimālo liekuma rādiusu ievilkšanas laikā. Pievienojiet iepriekš samontētos LC/APC savienotājus attiecīgajā LC/APC adaptera panelī vai abonenta rozetē. Pirms savienošanas pārbaudiet savienotāju tīrību un veiciet optisko zudumu un nepārtrauktības testus, lai apstiprinātu pieņemamas ievades un atgriezenisko zudumu vērtības.

Ieteikumi

Rīkojieties ar LC/APC savienotājiem uzmanīgi un turiet aizsargvāciņus līdz galīgajam savienojumam. Ievērojiet liekuma rādius, kas pārsniedz norādītās robežas, un izvairieties no vilkšanas spēka, kas pārsniedz 400 N. Izmantojiet atbilstošu kabeļu pārvaldību sadalītājos un aiz priekšējiem paneļiem, lai novērstu mikro-liekumus. Pārejot no ārējās uz iekšējo vidi, pārliecinieties, ka ievades punkts ir atbilstoši noblīvēts un aizsargāts pret mehāniskiem bojājumiem.
