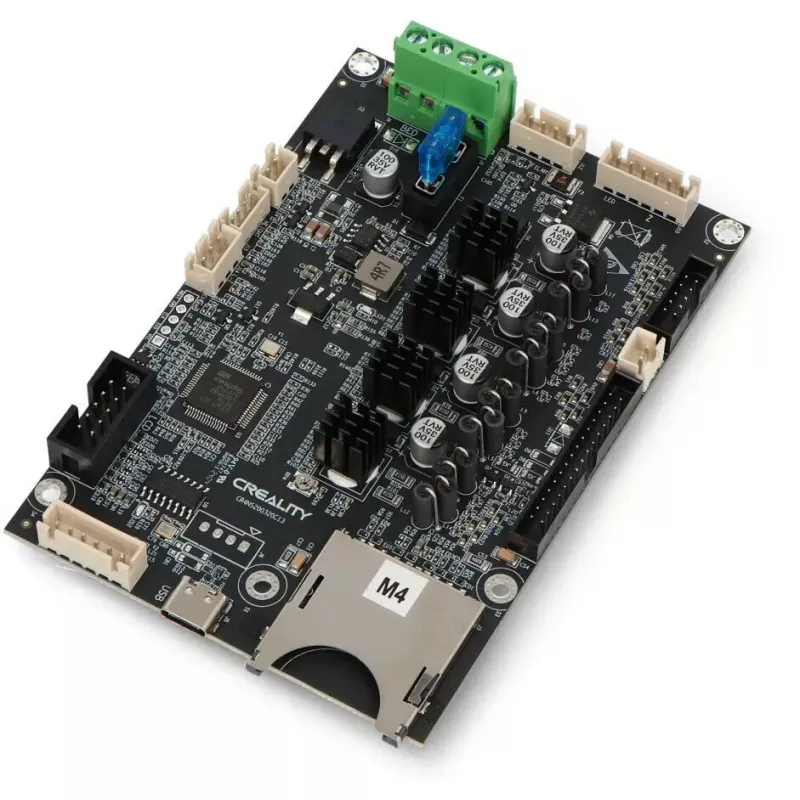

Galvenā plate Creality 3D Ender-3 V3 SE (MPN 4002020066)

Galvenās plates komplekts Creality 3D Ender-3 V3 SE ir rezerves galvenā plate, kas īpaši izstrādāta Ender-3 V3 SE printerim. Tā kalpo kā primārā vadības plate, kas pārvalda soļu motorus, sildītājus, gala slēdžus, sensorus un citu printera elektroniku, lai atjaunotu vai uzlabotu printera pamatfunkcionalitāti. Komplekts ir paredzēts, lai atbilstu Ender-3 V3 SE fiziskajām un elektriskajām saskarnēm, nodrošinot saderību ar printera savienotājiem un komponentiem.

Priekšrocības

Šis galvenās plates komplekts nodrošina tiešu saderību ar Ender-3 V3 SE platformu, ļaujot vienkārši nomainīt bojātu vai novecojušu kontrollera plati. Tā atbalsta standarta printera vadības funkcijas un saglabā printera oriģinālo vadu izkārtojumu, lai vienkāršotu uzstādīšanu. Modeļa specifiskas plates izmantošana samazina nepieciešamību pēc vadu pārveidojumiem un palīdz nodrošināt uzticamu saziņu starp motoriem, sensoriem un programmaparatūru. Plati var izmantot, lai atjaunotu pilnīgu printera darbību pēc elektroniskiem bojājumiem vai kā daļu no regulārās apkopes.

Piemērots

• Ender-3 V3 SE remontam ar bojātu vai nedarbojošos galveno plati
• Nolietotas vai bojātas vadības plates nomaiņai apkopes laikā
• Printera funkcionalitātes atjaunošanai pēc elektriskiem bojājumiem
• Darbnīcām un servisa centriem, kas veic komponentu līmeņa remontu

Galvenās specifikācijas

• Formas faktors un savienotāju izkārtojums pielāgots Ender-3 V3 SE
• Saskarnes soļu motoriem, gala slēdžiem, termistoriem, sildītājiem un ventilatoriem
• Standarta digitālās un barošanas ieejas/izejas, kas izmantotas patērētāju FDM printeros
• Izstrādāta tiešai nomaiņai bez lielām vadu izmaiņām

Kā lietot

Pirms nomaiņas procedūras sākšanas izslēdziet strāvu un atvienojiet printeri. Noņemiet printera pārsegus vai paneļus, kas nepieciešami, lai piekļūtu esošajai galvenajai platei, atzīmējiet savienotāju pozīcijas vai uzņemiet atsauces fotoattēlus un uzmanīgi atvienojiet kabeļus no vecās plates. Uzstādiet rezerves galveno plati tādā pašā orientācijā, atkārtoti pievienojiet visus kabeļus atbilstošajiem savienotājiem un nostipriniet plati ar oriģinālo stiprinājuma aparatūru. Pēc salikšanas ieslēdziet printeri un pārbaudiet pamatfunkcijas, piemēram, asu kustību, gala slēdžu iedarbināšanu un temperatūras rādījumus, pirms veicat testa izdruku. Ja printerim nepieciešami programmaparatūras atjauninājumi, ievērojiet ražotāja programmaparatūras instalēšanas instrukcijas, kas saderīgas ar Ender-3 V3 SE.

Ieteikumi

Nodrošiniet statiski drošu apiešanos uzstādīšanas laikā un izvairieties no savienotāju piespiedu pievienošanas. Pirms printera ieslēgšanas pārbaudiet vadu un sensoru polaritāti. Izmantojiet oriģinālo vai ražotāja ieteikto programmaparatūru un pirms drukāšanas veiciet sākotnējās pārbaudes gala slēdžu darbībai, motora virzienam un temperatūras sensoru rādījumiem.
