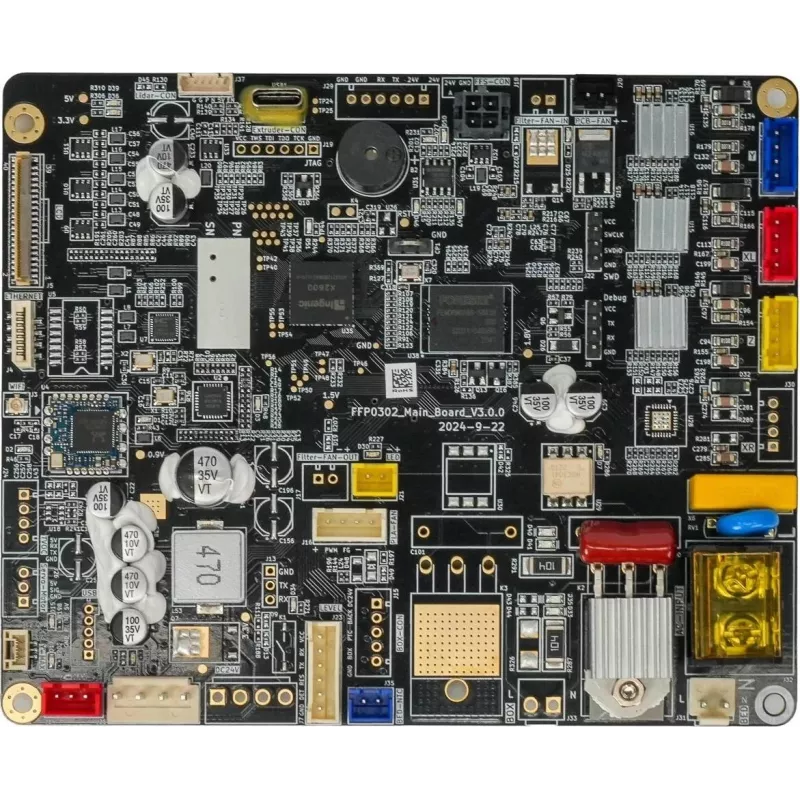

Galvenā plate Flashforge 3D printeriem, modelis AD5X (MPN 20004601001)

Rezerves galvenā plate AD5X, kas paredzēta Flashforge 3D printeriem. Šī plate kalpo kā primārā vadības vienība, kas pārvalda printera elektroniku, tostarp soļdzinēju vadības draiverus, sildītāja vadību, sensoru ieejas un lietotāja saskarnes. Tā paredzēta saderīgu Flashforge modeļu remontam vai jaunināšanai, lai atjaunotu printera funkcionalitāti, novērstu programmaparatūras vai aparatūras kļūmes un nodrošinātu stabilu drukas darbību.

Priekšrocības

AD5X galvenā plate integrē pamata vadības funkcijas vienā kompaktā vienībā, lai vienkāršotu diagnostiku un remontu. Tā nodrošina uzticamu kustības un temperatūras sistēmu vadību, standarta saskarnes displejiem un sensoriem, un ir ražota, lai atbilstu saderīgo Flashforge modeļu elektriskajām un mehāniskajām prasībām. Paredzēta tiešai nomaiņai, tā samazina dīkstāves laiku un palīdz izvairīties no apjomīgām vadu pārveidošanām.

Piemērota

• Flashforge 3D printeru remontam ar bojātu vadības elektroniku
• Printera jaunināšanai, nomainot bojātu vai novecojušu galvenās plates aparatūru
• Printeru atjaunošanai, kuriem novērojama nekonsekventa motoru, sildītāju vai sensoru darbība
• Apkopes uzdevumiem, kur nepieciešama zināma laba vadības plate bojājumu izolēšanai

Galvenās specifikācijas

• Funkcija: Galvenā vadības plate Flashforge 3D printeriem
• Saskarnes: Savienotāji soļdzinējiem, sildītājiem, termistoriem/temperatūras sensoriem, gala slēdžiem un displejam/saskarnei
• Vadība: Iebūvēts motoru draiveru atbalsts vairāku asu soļdzinēju vadībai un PWM sildītāja izeja
• Saderība: Formas faktors un elektriskie savienojumi izstrādāti, lai atbilstu saderīgiem Flashforge modeļiem
• Montāža: Standarta montāžas punkti, lai ietilptu oriģinālajā printera šasijā

Lietošana

Pirms nomaiņas uzsākšanas izslēdziet printeri un atvienojiet to no elektrotīkla. Noņemiet printera pārsegus, lai piekļūtu oriģinālajai galvenajai platei, dokumentējiet vai nofotografējiet kabeļu izvietojumu un savienotāju pozīcijas, pēc tam atvienojiet visus kabeļu saišķus un izņemiet montāžas skrūves. Uzstādiet AD5X galveno plati tādā pašā orientācijā, nostipriniet to, izmantojot esošos montāžas punktus, un atkārtoti pievienojiet kabeļus atbilstoši dokumentētajām pozīcijām. Uzlieciet atpakaļ paneļus, pievienojiet strāvu un veiciet sākotnējo ieslēgšanu. Pirms drukas uzsākšanas pārbaudiet sensoru rādījumus, motoru kustību, gala slēdžu nostrādi un sildītāja vadību. Ja nepieciešams, atjauniniet vai pārprogrammējiet saderīgu programmaparatūru saskaņā ar printera ražotāja norādījumiem.

Ieteikumi

Uzstādot plati, ievērojiet pretstatiskās aizsardzības pasākumus un pārliecinieties, ka visi savienotāji ir pilnībā ievietoti. Pārbaudiet, vai programmaparatūra un konfigurācija atbilst konkrētajam Flashforge modelim, lai novērstu nepareizu motoru virzienu, termistoru tipu vai sildītāju ierobežojumu iestatījumus. Ja neesat pārliecināts par programmaparatūru vai vadiem, konsultējieties ar oficiālo servisa dokumentāciju vai kvalificētu tehniķi.
