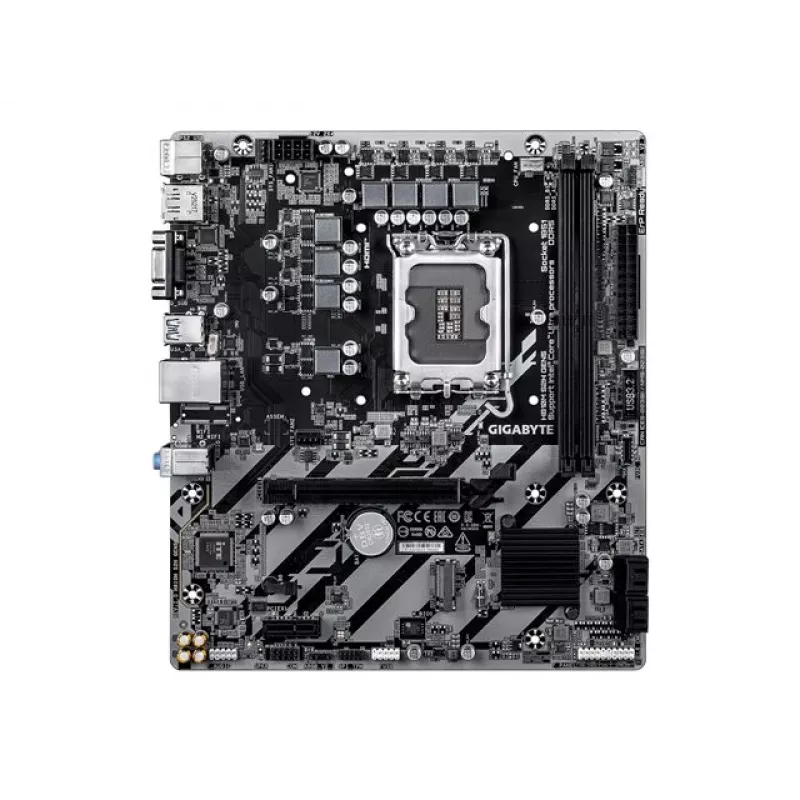

GIGABYTE H810M S2H GEN5 Micro ATX mātesplate — LGA 1851, Intel H810, 2×DIMM DDR5 līdz 6400 MHz, 1×PCIe 4.0 M.2, 1 GbE

GIGABYTE H810M S2H GEN5 ir Micro ATX mātesplate, kas izstrādāta kompaktām galddatoru sistēmām un biroja vai mājas datoriem. Tā atbalsta Intel Core Ultra (Series 2) procesorus ar LGA 1851 (Socket V1) ligzdu un ir balstīta uz Intel H810 mikroshēmojumu. Plate nodrošina divus DDR5 DIMM slotus, kas atbalsta līdz 128 GB atmiņas ar ātrumu līdz 6400 MHz, PCIe 4.0 M.2 slotu ātrgaitas NVMe krātuvei, SATA III pieslēgvietas, vienu PCIe x1 slotu paplašināšanai un integrētu Gigabit Ethernet tīkla savienojamībai.

Priekšrocības

Plate apvieno mūsdienīgu procesora ligzdu un mikroshēmojumu ar kompaktu Micro ATX izkārtojumu, piedāvājot līdzsvaru starp veiktspēju un telpas efektivitāti. Tās 4+1+2 fāžu VRM dizains palīdz uzturēt stabilu barošanas padevi saderīgiem Intel Core Ultra procesoriem. DDR5 atmiņas atbalsts un PCIe 4.0 M.2 slots nodrošina ātrāku sistēmas atsaucību un uzlabotu krātuves veiktspēju salīdzinājumā ar iepriekšējām paaudzēm. Integrētais Realtek Gigabit LAN un USB 3.2 Gen 1 pieslēgvietas nodrošina standarta, uzticamas savienojamības iespējas ikdienas uzdevumiem.

Piemērota

• Kompaktiem mājas vai biroja galddatoriem, kur ir ierobežota telpa
• Vispārējas produktivitātes un tīmekļa pārlūkošanas sistēmām
• Vieglai satura veidošanai un multivides atskaņošanai
• Pārejai no vecākām DDR4 sistēmām uz DDR5 atmiņas platformām

Galvenās specifikācijas

• Formas faktors: Micro ATX
• Mikroshēmojums: Intel H810
• Procesora ligzda: LGA 1851 (Socket V1), saderīga ar Intel Core Ultra (Series 2)
• Atmiņa: 2×DIMM DDR5-SDRAM, līdz 128 GB, līdz 6400 MHz
• Krātuve: 1×PCIe 4.0 M.2 slots, SATA III pieslēgvietas vairākiem diskiem
• Paplašināšana: 1×PCIe x1 (Gen3.x) slots un PCIe paplašināšanas atbalsts
• Tīklošana: Integrēts 1 GbE LAN (Realtek)
• Audio un video izejas: iebūvēts audio kodeks un displeja izejas, tostarp DisplayPort, HDMI un D-Sub (atkarībā no CPU integrētās grafikas atbalsta)
• Barošanas padeve: hibrīda 4+1+2 fāžu VRM
• Svars: aptuveni 0,79 kg

Kā lietot

Uzstādiet GIGABYTE H810M S2H GEN5 saderīgā Micro ATX korpusā, ievietojiet LGA 1851 procesoru, ievērojot ligzdas un CPU dzesētāja ražotāja norādījumus, un ievietojiet līdz diviem DDR5 DIMM moduļiem saskaņā ar mātesplates rokasgrāmatu optimālai kanālu konfigurācijai. Pievienojiet PCIe 4.0 NVMe SSD M.2 slotam vai pievienojiet SATA diskus SATA III pieslēgvietām. Pievienojiet barošanu no saderīga PSU pie 24-pin ATX un CPU barošanas savienotājiem, pievienojiet priekšējā paneļa galvenes, USB un krātuves kabeļus, pēc tam atjauniniet BIOS/UEFI iestatījumus pēc nepieciešamības, lai atpazītu uzstādīto aparatūru.

Ieteikumi

Stabilai darbībai izmantojiet kvalitatīvu barošanas avotu ar atbilstošu jaudu un nodrošiniet, lai būtu instalēta jaunākā BIOS versija Intel Core Ultra (Series 2) procesoru un atmiņas saderības atbalstam. Instalējot atmiņu, skatiet QVL vai GIGABYTE dokumentāciju par pārbaudītiem DDR5 moduļiem un aizpildiet DIMM slotus, kā ieteikts, lai sasniegtu reklamēto maksimālo ātrumu. Izmantojiet PCIe 4.0 M.2 slotu augstas veiktspējas NVMe SSD, kad nepieciešama ātrāka krātuves piekļuve.
