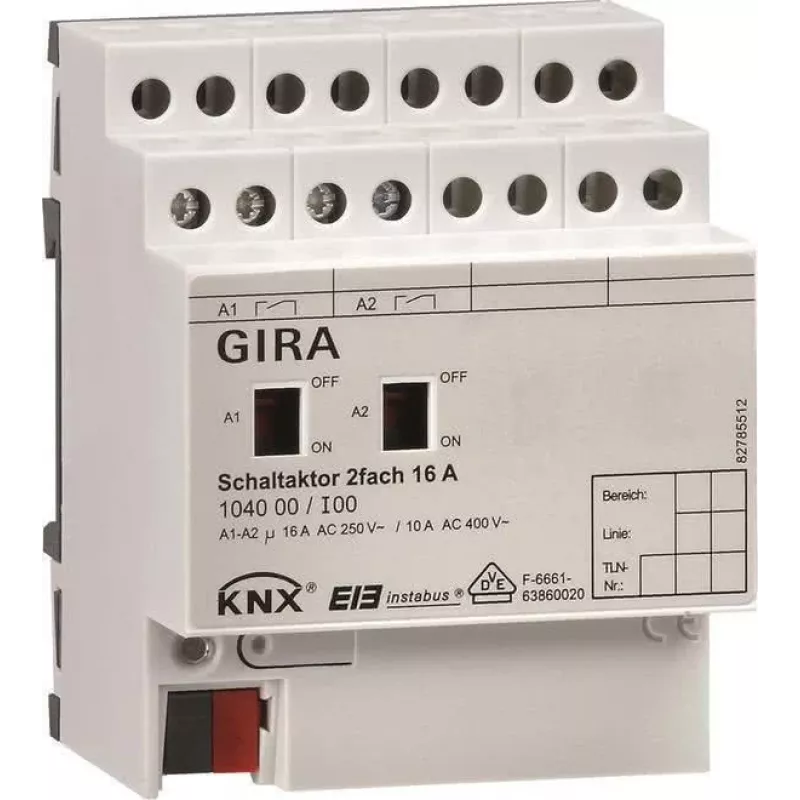

GIRA KNX komutācijas izpildmehānisms 2 kanālu 16A DIN sliedes 104000

KNX instalācijām, kurām nepieciešama kompakta, lielas strāvas komutācija bez kompromisiem, GIRA 104000 divu kanālu izpildmehānisms nodrošina 16 A uz kanālu slaidā 2 moduļu DIN sliedes korpusā. Atšķirībā no lielākām daudzkanālu vienībām, tas saglabā minimālu skapja aizņemto platību, vienlaikus piedāvājot manuālu pārvaldību un iebūvētu loģiku — praktiska izvēle apgaismojuma un slodzes vadībai dzīvojamos un komerciālos projektos.

Galvenās iezīmes

• Divi neatkarīgi 16 A komutācijas kanāli omiskām, induktīvām un kapacitīvām slodzēm
• Manuāla pogu darbība un statusa atgriezeniskā saite testēšanai uz vietas
• Iebūvēta loģika (UN, VAI, XOR, vārti) un laika funkcijas (aiztures, kāpņu apgaismojums)
• Ainu funkcionalitāte elastīgiem apgaismojuma scenārijiem
• Barošana no kopnes (21–30 V DC) — nav nepieciešams papildu barošanas avots

Ikdienas lietošanā

Katrs kanāls iztur līdz 3680 W pretestības slodzes, 1380 VA induktīvās vai 400 W LED, padarot to piemērotu apgaismojuma ķēdēm, kontaktligzdām un maziem motoriem. Skrūvju spailes pieņem viendzīslu vai daudzdzīslu vadus līdz 2,5 mm², un IP20 korpuss ir paredzēts sadales dēļiem. Izpildmehānisms reaģē uz KNX telegrammām un ir konfigurējams ar ETS; manuālās pogas ļauj tiešu pārslēgšanu pat pirms nodošanas ekspluatācijā.

Pilnīgas specifikācijas

• Produkta veids: KNX komutācijas izpildmehānisms
• Kopnes sistēma: KNX (TP)
• Kanālu skaits: 2
• Komutācijas strāva uz kanālu: 16 A
• Komutācijas spriegums: 250 V AC
• Montāža: DIN sliede (REG), platums 2 TE (aptuveni 36 mm)
• Barošana: KNX kopne, 21–30 V DC
• Atbalstītie slodzes veidi: omiskā, induktīvā, kapacitīvā
• Maks. omiskā slodze uz kanālu: 3680 W
• Maks. induktīvā slodze uz kanālu: 1380 VA
• Maks. LED slodze uz kanālu: 400 W
• Manuālā darbība: jā, ar pogām
• Statusa atgriezeniskā saite: jā
• Aizsardzības klase: IP20
• Darba temperatūra: -5 °C līdz +45 °C
• Savienojuma veids: skrūvju spailes
• Iebūvētās loģikas funkcijas: UN, VAI, XOR, vārti
• Iebūvētās laika funkcijas: ieslēgšanas/izslēgšanas aizture, kāpņu apgaismojums
• Ainu funkcionalitāte: jā

Nobeiguma piezīme

Ar savu kompakto formu, robusto komutācijas jaudu un uzlabotajām KNX funkcijām GIRA 104000 ir uzticams būvelements mūsdienu automatizācijai — konstruēts, lai konsekventi darbotos prasīgās vidēs.
