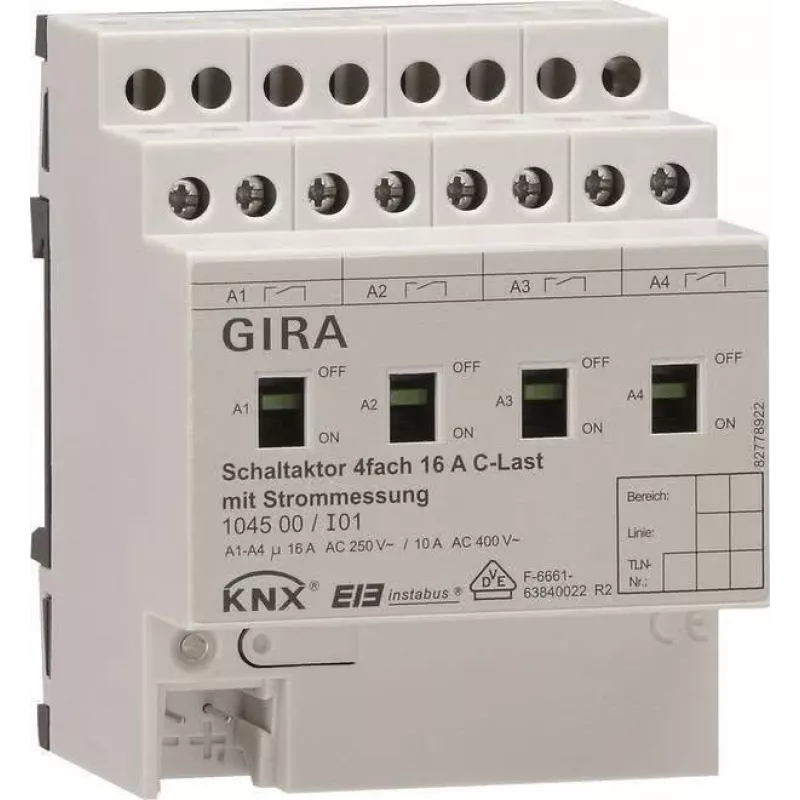

GIRA komutācijas izpildmehānisms 4 kanālu DIN sliedes KNX/EIB 16A C-slodze 104500

Vairāku apgaismojuma ķēžu vai slodžu pārvaldība KNX ēku automatizācijas sistēmā bieži prasa atsevišķus izpildmehānismus, kas palielina sarežģītību un izmaksas. GIRA komutācijas izpildmehānisms 4 kanālu DIN sliedes KNX/EIB 16A C-slodze 104500 apvieno četrus neatkarīgus komutācijas kanālus vienā kompaktā modulī, vienkāršojot uzstādīšanu un nodrošinot izturīgu veiktspēju pretestības, induktīvām un kapacitatīvām slodzēm. Tā C-slodzes spēja nodrošina uzticamu komutāciju pat ar sarežģītām slodzēm, piemēram, LED draiveriem vai luminiscences droselēm.

Kam tas paredzēts

Šis izpildmehānisms ir ideāli piemērots elektriķiem, sistēmu integratoriem un ēku automatizācijas speciālistiem, kuriem nepieciešams uzticams, vietu taupošs risinājums apgaismojuma, apkures vai citu elektrisko slodžu vadībai dzīvojamo vai komerciālo ēku KNX instalācijās. Tas ir piemērots projektiem, kur DIN sliedes vieta ir ierobežota, bet nepieciešama augsta komutācijas jauda.

Galvenās iezīmes

• Četras neatkarīgas komutācijas izejas, katra ar nominālo strāvu 16 A (AC1, C-slodze) daudzpusīgai slodžu apstrādei.
• Atbalsta pretestības, induktīvās un kapacitatīvās slodzes, tostarp LED apgaismojumu un elektroniskās droseles.
• Manuāla darbība ar pogām un skaidra LED statusa indikācija vienkāršai nodošanai ekspluatācijā un problēmu novēršanai.
• Kompakts 4 TE (72 mm) DIN sliedes korpuss ietaupa vērtīgo sadales skapja vietu.
• Uzlabotas KNX funkcijas: komutācija, ainu vadība, laika funkcijas, loģiskās operācijas un centrālās komandas.
• Elektroniskā īssavienojuma un pārslodzes aizsardzība nodrošina ilgtermiņa uzticamību.
• Konfigurēts ar ETS programmatūru, saderīgs ar visu KNX ekosistēmu.

Specifikācijas

• Kopnes sistēma: KNX/EIB (TP)
• Izeju skaits: 4
• Komutācijas jauda uz vienu izeju: 16 A (AC1, C-slodze)
• Nominālais slodzes spriegums: 250 V AC, 50/60 Hz
• Kopnes darba spriegums: 21-30 V DC
• Montāža: DIN sliede (REG), platums 4 TE (72 mm)
• Savienojums: skrūvju spailes, maks. kabeļa šķērsgriezums 4 mm² (viendzīslas), 2,5 mm² (smalkdzīslas)
• Aizsardzības klase: IP20
• Darba temperatūra: -5 °C līdz +45 °C
• Kopnes enerģijas patēriņš: maks. 10 mA
• Sertifikāti: CE, KNX

Padomi

Uzstādot, pārliecinieties, ka izpildmehānisms ir uzstādīts sadales skapī ar atbilstošu ventilāciju un ka slodzes strāva nepārsniedz 16 A uz kanālu. Nodošanas ekspluatācijā laikā izmantojiet manuālās pogas, lai pārbaudītu vadu savienojumus pirms KNX lietotnes lejupielādes. Kapacitatīvām slodzēm apsveriet jaudas samazināšanu, ja vienlaikus tiek izmantoti vairāki kanāli augstā apkārtējās vides temperatūrā.
