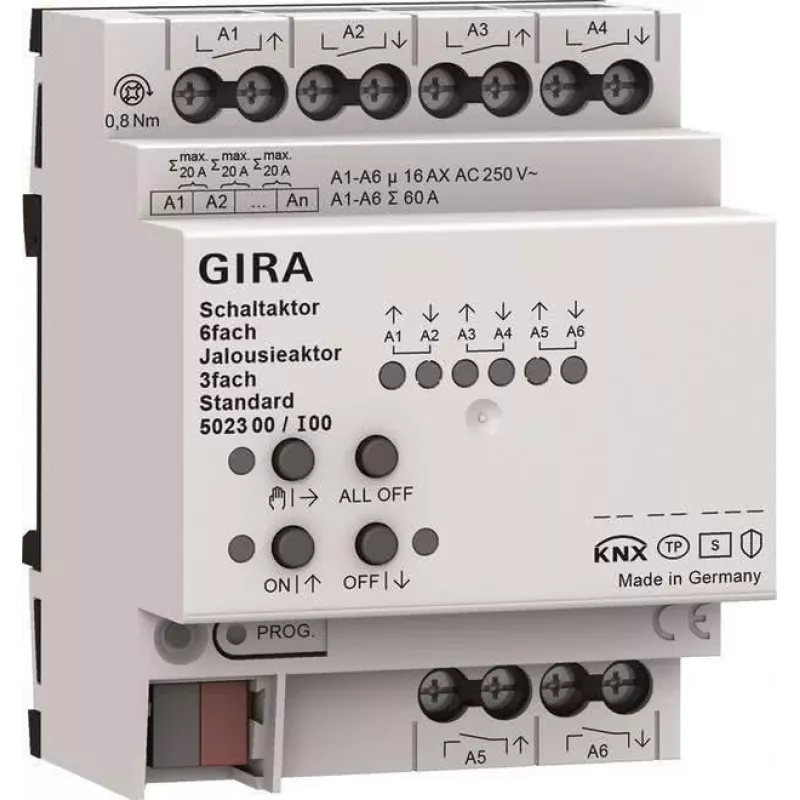

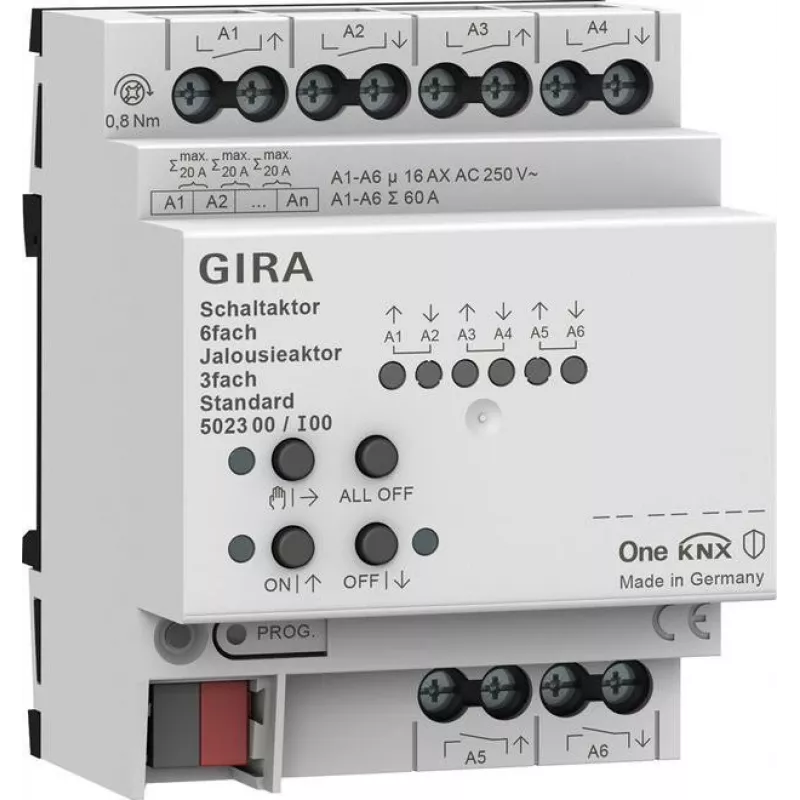

Gira slēdžu un žalūziju izpildmehānisms 6f/3f 16 A 502300

Gira 502300 apvieno sešus neatkarīgus komutācijas kanālus un trīs žalūziju/aižu kanālus vienā 4 moduļu DIN sliedes ierīcē, nodrošinot KNX instalācijām vietu taupošu risinājumu gan apgaismojuma, gan motorizētu žalūziju vadībai no viena izpildmehānisma. Atšķirībā no atsevišķiem slēdžu un žalūziju izpildmehānismiem, šī vienība samazina vadu un kopnes ierīču skaitu, vienlaikus saglabājot manuālās pārvaldības pogas priekšpusē testēšanai un nodošanai ekspluatācijā.

Galvenās iezīmes

• 6 komutācijas kanāli, katrs ar 16 A nominālo strāvu omiskiem slodzes līdz 3680 W pie 230 V AC
• 3 žalūziju/aižu kanāli 230 V AC motoriem, katrs līdz 1380 VA
• Manuāla darbība, izmantojot pogas tieši uz ierīces
• Iebūvētas loģikas funkcijas: ainas, laika funkcijas, kāpņu apgaismojums
• Statusa atgriezeniskā saite pa KNX kopni
• Pārslodzes aizsardzība katram kanālam
• Kompakts 4 TE (DIN moduļu) platums DIN sliedes montāžai

Ikdienas lietošanā

Pilnībā konfigurēts, izmantojot ETS, izpildmehānisms reaģē uz KNX telegrammām komutācijai, žalūziju pozicionēšanai, līstes regulēšanai un ainu izsaukšanai. Manuālās pogas ļauj veikt vietējo vadību instalācijas laikā vai kopnes atteices gadījumā. Skrūvju spailes pieņem viendzīslu vai daudzdzīslu vadus, un ierīce tiek barota tikai no KNX kopnes (21–30 V DC), tāpēc papildu barošanas avots nav nepieciešams.

Pilnīgas specifikācijas

• Kopnes sistēma: KNX
• Funkcionalitāte: Komutācija, žalūziju/aižu vadība
• Komutācijas kanālu skaits: 6
• Žalūziju/aižu kanālu skaits: 3
• Maks. komutācijas strāva uz kanālu: 16 A
• Maks. komutācijas jauda (omiska slodze) uz kanālu: 3680 W pie 230 V AC
• Maks. komutācijas jauda (motora slodze) uz kanālu: 1380 VA
• Montāžas veids: DIN sliede
• Moduļa platums: 4 TE (DIN moduļi)
• Barošanas spriegums: KNX kopnes spriegums (21–30 V DC)
• Izejas spriegums: 230 V AC
• Manuāla darbība: Jā, izmantojot pogas uz ierīces
• Savienojuma veids: Skrūvju spailes
• Aizsardzības klase: IP20
• Darba temperatūra: 0 līdz +45 °C
• Iebūvētas loģikas funkcijas: Jā (ainas, laika funkcijas, kāpņu apgaismojums)
• Statusa atgriezeniskā saite: Jā, pa KNX kopni
• Pārslodzes aizsardzība: Jā

Nobeiguma piezīme

Projektiem, kuros gan apgaismojums, gan žalūzijas ir jāautomatizē vienā KNX līnijā, 502300 piedāvā praktisku līdzsvaru starp kanālu skaitu un paneļa vietu.
