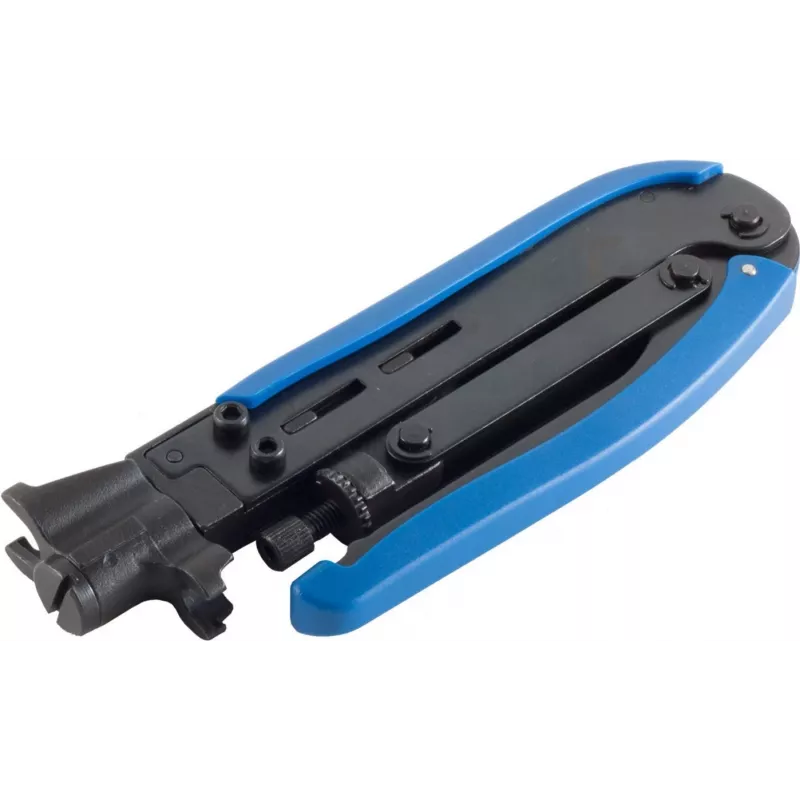

Gofrēšanas instruments ShiverPeaks 88010 F-kompresijas savienotājiem 7 mm RG59

ShiverPeaks 88010 gofrēšanas instruments ir ar roku darbināma ierīce, kas paredzēta uzticamai F-kompresijas savienotāju mehāniskai gofrēšanai uz 7 mm RG59 koaksiālā kabeļa. Tā nodrošina vienmērīgu spiedienu, lai saspiestu savienotāja korpusu uz kabeļa apvalka un centrālā vadītāja, radot drošu elektrisku un mehānisku savienojumu. Instruments ir izgatavots uzstādīšanai un remontam uz vietas CCTV, satelītu un kabeļtelevīzijas sistēmās, kurās izmanto RG59 kabeli un nepieciešama uzticama savienotāju terminēšana.

Priekšrocības

Instruments nodrošina vienmērīgu gofrēšanas spēku, lai samazinātu savienotāju atteices un nodrošinātu atkārtojamas terminācijas. Tā ergonomiskie rokturi ļauj kontrolēti darboties atkārtotas lietošanas laikā, savukārt kompaktais dizains atvieglo piekļuvi šaurās uzstādīšanas vietās. Gofrēšanas mehānisms ir izstrādāts, lai atbilstu F-kompresijas savienotāju ģeometrijai RG59 kabelim, nodrošinot ātru un uzticamu savienotāju montāžu bez elektrības instrumentu nepieciešamības.

Piemērots

• CCTV kameru kabeļu uzstādīšanai un remontam
• Satelītu un kabeļtelevīzijas koaksiālo termināciju veikšanai, izmantojot RG59
• Savienotāju nomaiņai un apkopei uz vietas
• Elektrotehniķiem un AV uzstādītājiem, kuri strādā ar 7 mm RG59 kabeli

Galvenās specifikācijas

• Saderība: F-kompresijas savienotāji 7 mm RG59 koaksiālajam kabelim
• Darbība: manuāls rokas gofrēšanas mehānisms, kas nodrošina mehānisku kompresiju
• Dizains: kompakts, rokas instruments ar ergonomiskiem rokturiem atkārtotai lietošanai
• Lietošana: piemērots CCTV, satelītu un kabeļtelevīzijas sistēmu uzstādīšanai un remontam uz vietas

Lietošanas instrukcija

Sagatavojiet RG59 kabeli, noņemot ārējo apvalku un dielektriķi atbilstoši savienotāja ražotāja ieteiktajiem izmēriem, pārliecinoties, ka centrālais vadītājs un pinums ir pareizi atsegti. Ievietojiet sagatavoto kabeli F-kompresijas savienotājā, pēc tam ievietojiet savienotāju ShiverPeaks 88010 gofrēšanas spīlēs. Vienmērīgi un stingri saspiediet rokturus, līdz gofrēšanas cikls ir pabeigts un savienotāja korpuss ir saspiests pret kabeli. Atlaidiet rokturus un pārbaudiet gofrējumu, lai pārliecinātos par drošu mehānisku stiprinājumu un pareizu centrālā vadītāja izlīdzinājumu.

Ieteikumi

Lai iegūtu konsekventus rezultātus, izmantojiet savienotājus, kas paredzēti 7 mm RG59 kabelim, un ievērojiet savienotāja ražotāja norādītos noņemšanas izmērus. Vizuāli pārbaudiet gofrējumus un, ja nepieciešams, pēc terminēšanas veiciet pamata nepārtrauktības vai signāla pārbaudes, lai apstiprinātu pareizu elektrisko savienojumu.
