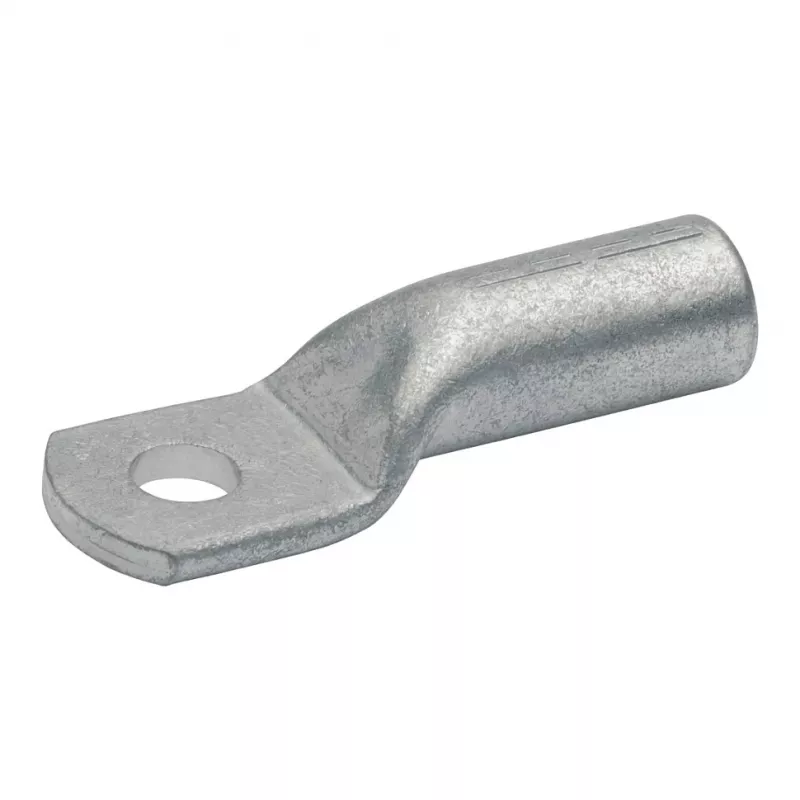

Gustav Klauke 107R8 70 mm² Elektroalvota vara presējamais kabeļu uzgalis

70 mm² vara kabeļu pievienošana var būt izaicinājums: savienojumam jāiztur liela strāva bez pārkaršanas, jābūt izturīgam pret koroziju un mehāniski drošam gadiem ilgi. Gustav Klauke 107R8 presējamais kabeļa uzgalis to atrisina ar precīzi apstrādātu elektrolītiskā vara korpusu un elektrolītiski alvotu pārklājumu, kas novērš oksidēšanos un laika gaitā uztur zemu pārejas pretestību. Pārbaudes atvere ļauj uzreiz pārliecināties par pareizu presēšanas pozīciju, tāpēc varat strādāt ar pārliecību kritiskās elektroinstalācijās.

Kam tas paredzēts

Elektriķiem un sadales skapju montētājiem, kuriem jāpievieno gredzenveida uzgaļi pie M8 tapām vadības skapjos, sadales iekārtās, kopnēs, mašīnu elektroinstalācijās un strāvas sadales blokos. Tā saderība ar dzīslu un smalko dzīslu vadītājiem padara to par daudzpusīgu izvēli gan elastīgiem, gan stingriem kabeļiem reālā elektroinstalācijā.

Galvenās īpašības

• Augstas vadītspējas elektrolītiskais varš (E-Cu) nepārtrauktai lielas strāvas plūsmai
• Elektrolītiski alvota virsma aizsargā pret galvanisko koroziju un samazina pārejas pretestības izmaiņas
• Precīzi urbts 8,4 mm caurums piemērots M8 skrūvēm
• Pārbaudes atvere ļauj pārbaudīt ievietošanas dziļumu un presēšanas kvalitāti
• Ražots atbilstoši DIN 46235 izmēriem, lai nodrošinātu savstarpēju aizvietojamību
• Saderīgs ar standarta sešstūra presēšanas matricām (6-10 t) gāzi necaurlaidīgai presēšanai

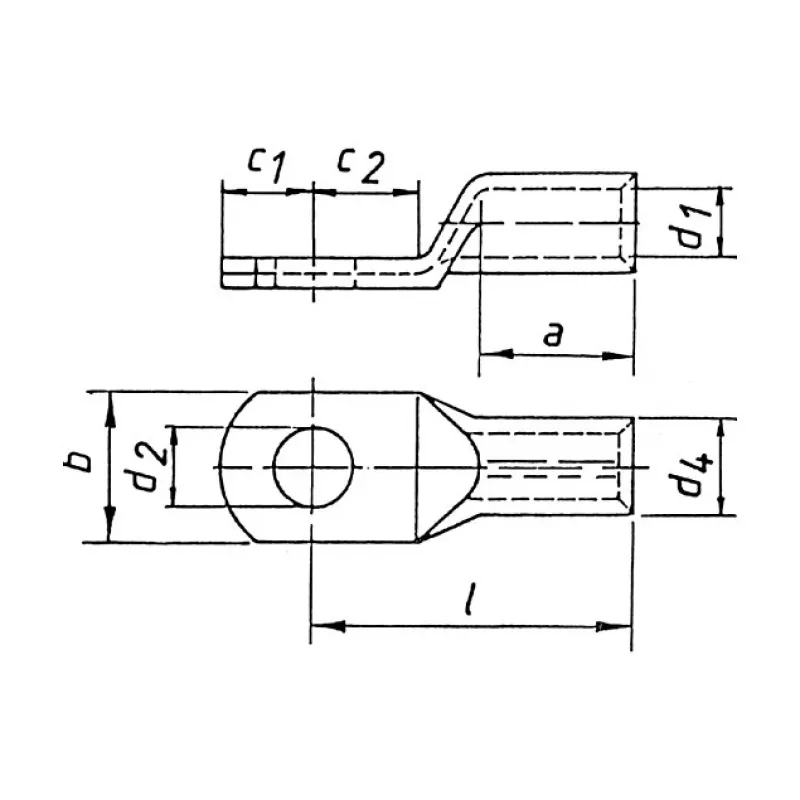

Specifikācijas

• Vadītāja šķērsgriezums: 70 mm²
• Skrūves cauruma diametrs: 8,4 mm (M8 skrūvēm)
• Kopējais garums: 56 mm
• Kontaktdaļas platums: 22 mm
• Uzmavas ārējais diametrs: 14,5 mm
• Uzmavas iekšējais diametrs: 11,5 mm
• Kontaktdaļas biezums: 2,5 mm
• Materiāls: elektrolītiskais varš (E-Cu), elektrolītiski alvots
• Standarts: DIN 46235
• Uzmavas tips: standarta garums
• Pārbaudes atvere: jā
• Vadītāju saderība: dzīslu un smalko dzīslu vara vadītāji
• Darba temperatūras diapazons: -55°C līdz +150°C
• Ražotāja sērija: 107 sērija
• Presēšanas metode: sešstūra presēšana
• Pielietojums: strāvas sadale, vadības paneļi, rūpnieciskās iekārtas

Padomi

Izmantojiet pareizo sešstūra presēšanas matricu 70 mm² vadītājiem un presēšanas spēku 6-10 tonnas. Vienmēr bīdiet uzgali pilnībā uz attīrītā vadītāja, līdz tas sasniedz pārbaudes atveri, pēc tam presējiet. Lai nodrošinātu labāku aizsardzību pret koroziju skarbos apstākļos, apsveriet iespēju izmantot termokambriku virs presēšanas vietas. Pirms pievilkšanas pārliecinieties, ka skrūves caurums pareizi sakrīt ar M8 tapu.
