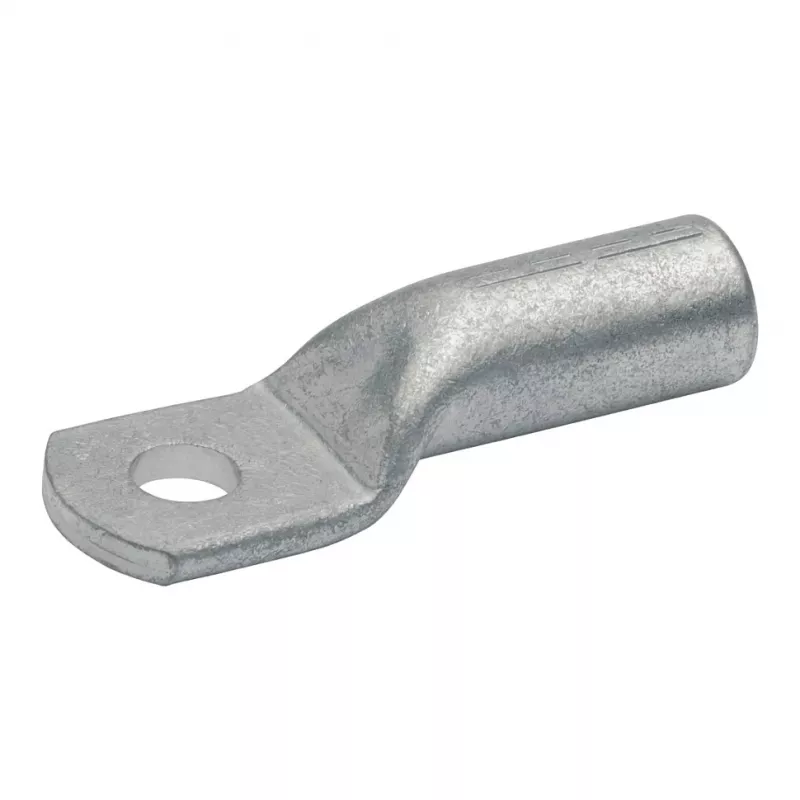

GUSTAV KLAUKE GMBH KLAU presēšanas kabeļa uzgalis 103R10 16mm² M10 DIN 46235

Nobeidzot smalko dzīslu vara vadītājus līdz 16 mm², vaļīgs vai slikti presēts savienojums var izraisīt pārkaršanu, sprieguma kritumu un pat ugunsgrēku. KLAU presēšanas kabeļa uzgalis 103R10 to atrisina, nodrošinot gāzi necaurlaidīgu, auksti metinātu presējumu, kas atbilst stingrajām DIN 46235 prasībām. Tā alvota elektrolītiskā vara konstrukcija nodrošina izcilu vadītspēju un korozijas izturību, padarot to ideāli piemērotu rūpnieciskām, enerģētikas un ēku instalācijām.

Kam tas paredzēts

Šis kabeļa uzgalis ir paredzēts elektriķiem, sadales skapju montētājiem un apkopes tehniķiem, kuriem nepieciešami uzticami, standartiem atbilstoši vara vadītāju savienojumi. Tas ir piemērots smalko dzīslu un vairāku dzīslu vadītājiem (2., 5., 6. klase saskaņā ar VDE 0295) elektroenerģijas sadalē, vadības skapjos un iekārtās, kur svarīgs ir izturīgs, zemas pretestības savienojums.

Galvenās īpašības

• Presēšanas kabeļa uzgalis 16 mm² vara vadītājiem ar M10 skrūves caurumu
• Atbilst DIN 46235 izmēru un veiktspējas konsekvencei
• Izgatavots no elektrolītiskā vara (E-Cu) ar galvanisku alvošanu korozijas aizsardzībai
• Pārbaudes caurums ļauj vizuāli pārbaudīt pareizu vadītāja ievietošanu pirms presēšanas
• Neizolēta cauruļveida bukse uzticamai presēšanai ar standarta instrumentiem
• Plašs darba temperatūras diapazons no -55°C līdz +150°C un sprieguma nomināls līdz 1000 V
• Atbilst RoHS un nesatur halogēnus

Specifikācijas

• Produkta veids: Presēšanas kabeļa uzgalis
• Standarts: DIN 46235
• Kabeļa šķērsgriezums: 16 mm²
• Skrūves cauruma diametrs: M10
• Materiāls: Elektrolītiskais varš (E-Cu)
• Virsmas apstrāde: Alvots (galvaniski alvots)
• Vadītāja materiāla saderība: Varš
• Vadītāja veids: Smalko dzīslu, vairāku dzīslu (2., 5., 6. klase saskaņā ar VDE 0295)
• Savienojuma metode: Presēšana
• Izolācija: Neizolēts
• Darba temperatūras diapazons: -55°C līdz +150°C
• Sprieguma nomināls: Līdz 1000 V
• Bukse veids: Cauruļveida
• Pārbaudes caurums: Jā
• RoHS atbilstība: Jā
• Nesatur halogēnus: Jā
• Ražotāja sērija: 103R
• Krāsa: Metāliska (sudrabpelēka)

Padomi

Vienmēr izmantojiet presēšanas instrumentu, kas atbilst uzgaļa izmēram un vadītāja šķērsgriezumam, lai iegūtu gāzi necaurlaidīgu savienojumu. Pirms presēšanas pārliecinieties, ka vadītājs ir pilnībā ievietots buksē un redzams caur pārbaudes caurumu. Āra vai skarbos apstākļos apsveriet papildu blīvēšanu vai izolāciju, ja to prasa vietējie noteikumi.
