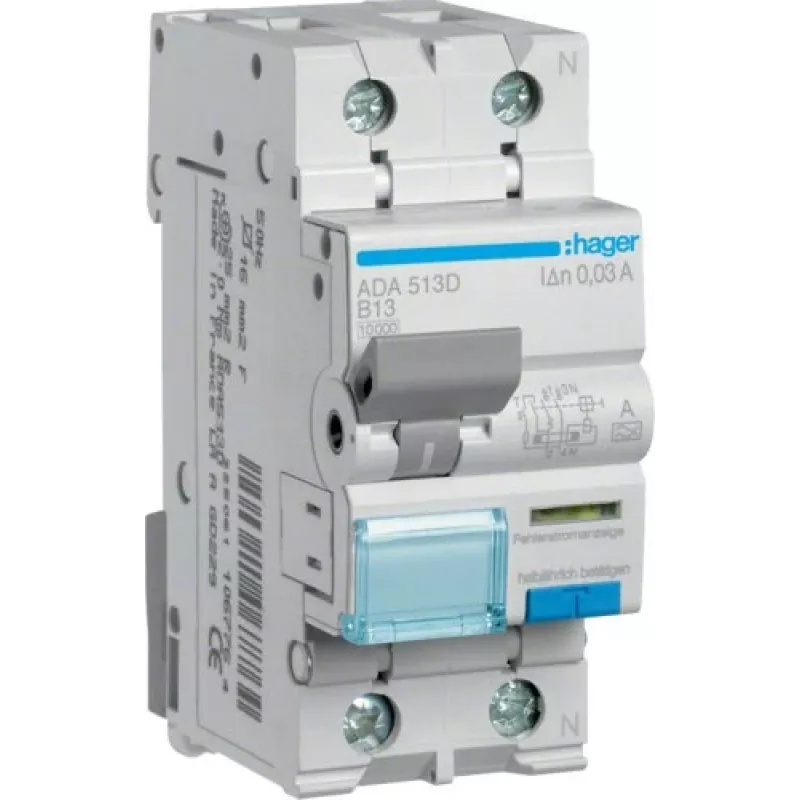

HAGER ADA513D RCBO 1P+N 13A B līkne 30mA A tips 10kA

Elektriķi un sadales skapju būvētāji, kas strādā ar dzīvojamo un komerciālo ēku sadales skapjiem, nepieciešama uzticama ierīce, kas apvieno noplūdes strāvas aizsardzību ar pārstrāvas aizsardzību kompaktā formā. HAGER ADA513D ir 1 pola + neitrāles RCBO, kas aizsargā ķēdes pret zemesslēguma strāvām un pārslodzēm, nodrošinot gan personīgo drošību, gan iekārtu aizsardzību. Ar nominālo strāvu 13 A un B līknes atslēgšanas raksturlīkni tas ir ideāli piemērots ķēdēm ar mērenām ieslēgšanas strāvām, piemēram, kontaktligzdām un apgaismojumam mājās un birojos.

Galvenās specifikācijas

• Ierīces tips: Noplūdes strāvas automāts ar pārstrāvas aizsardzību (RCBO)
• Polu skaits: 1P+N (1 pols + neitrāle)
• Nominālā strāva (In): 13 A
• Atslēgšanas raksturlīkne: B līkne
• Nominālā noplūdes strāva (IΔn): 30 mA
• Noplūdes strāvas aizsardzības tips: A tips (konstatē maiņstrāvas un pulsējošas līdzstrāvas noplūdes strāvas)
• Īsslēguma atslēgšanas spēja (Icn): 10 kA
• Nominālais spriegums (Un): 230 V AC
• Frekvence: 50/60 Hz
• Montāžas tips: DIN sliede
• Moduļu platums: 2 moduļi (35,6 mm)
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: no -25 °C līdz +60 °C
• Standarti: EN 61009-1
• Termināļu jauda (cietie vadi): 16 mm²
• Termināļu jauda (elastīgie vadi): 10 mm²
• Pievilkšanas griezes moments: 2,5 Nm
• Elektriskā izturība: 10 000 ciklu
• Mehāniskā izturība: 20 000 ciklu

Kāpēc izvēlēties

Šis RCBO apvieno divas būtiskas aizsardzības funkcijas vienā ierīcē, ietaupot vietu uz DIN sliedes un vienkāršojot uzstādīšanu. Tā A tipa noplūdes strāvas aizsardzība nodrošina uzticamu gan maiņstrāvas, gan pulsējošas līdzstrāvas noplūdes strāvu noteikšanu, kas ir ļoti svarīgi mūsdienu elektroniskajām slodzēm. 10 kA atslēgšanas spēja nodrošina izturīgu aizsardzību pret īsslēgumiem, savukārt B līkne ir labi piemērota ķēdēm ar mērenām ieslēgšanas strāvām. HAGER reputācija kvalitātes un atbilstības EN 61009-1 jomā garantē ilgtermiņa uzticamību un drošību.

Ideāli lietošanas gadījumi

• Kontaktligzdu ķēžu aizsardzība dzīvojamās un komerciālās ēkās
• Apgaismojuma ķēdes ar elektroniskajiem balastiem vai LED draiveriem
• Ķēdes, kas baro ierīces ar elektroniskajām sastāvdaļām, kuras var radīt pulsējošas līdzstrāvas noplūdes strāvas
• Sadales skapji, kur vietas ir ierobežots un nepieciešama apvienota aizsardzība

Noderīgi zināt

ADA513D ir paredzēts montāžai uz DIN sliedes un aizņem tikai 2 moduļus (35,6 mm platums). Tā nominālais spriegums ir 230 V AC un darbības frekvence 50/60 Hz. Ierīcei ir IP20 aizsardzības pakāpe, kas padara to piemērotu uzstādīšanai sadales skapjos iekštelpās. Termināļi pieņem cietos vadus līdz 16 mm² un elastīgos vadus līdz 10 mm², ar ieteicamo pievilkšanas griezes momentu 2,5 Nm. Tā ir pārbaudīta 10 000 elektriskām darbībām un 20 000 mehāniskām darbībām, nodrošinot izturību.
