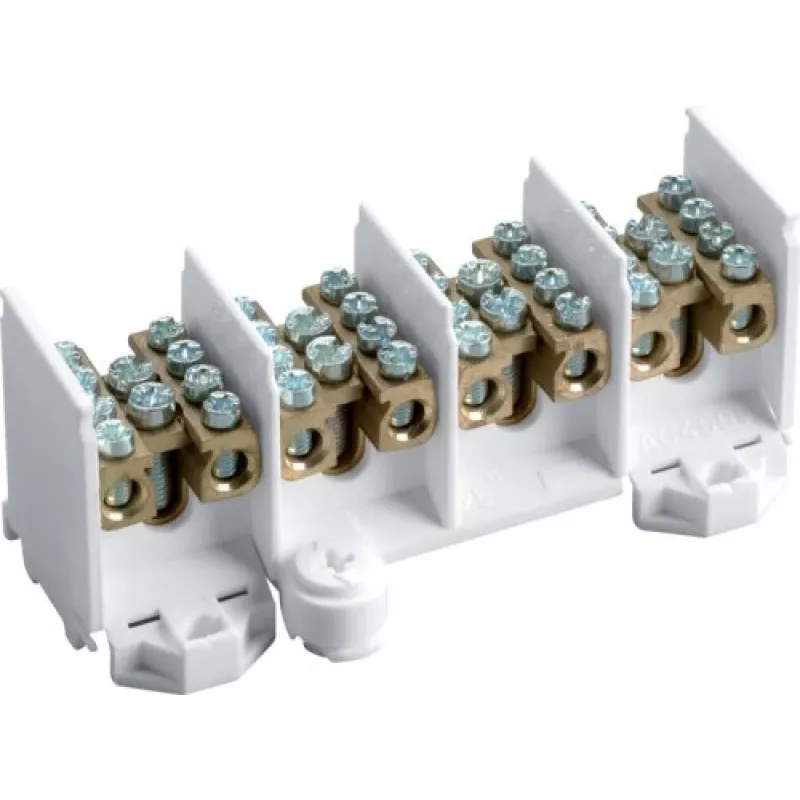

Hager K28N 4 polu galvenās līnijas spailu bloks 25/4x16 mm² pelēks

Hager K28N galvenās līnijas spailu bloks nodrošina izturīgu 4 polu savienojuma punktu jaudas sadalei no 25 mm² galvenā vadītāja uz četriem 16 mm² atzaru vadītājiem. Tā kompaktais pelēkais poliamīda korpuss un skrūvju spailes ir piemērotas DIN sliedes vai skrūvju montāžai sadales skapjos.

Galvenās iezīmes

• 4 polu dizains trīsfāžu un neitrāla sadalei
• Pieņem 1 x 25 mm² galveno ieeju un 4 x 16 mm² atzaru izejas
• Nominālā strāva 100 A un 690 V AC
• DIN sliedes (TS35) vai skrūvju montāža
• Misiņa skrūvju spailes ar 3,5 Nm (galvenā) un 2,5 Nm (atzaru) pievilkšanas griezes momentu
• Poliamīda korpuss, IP20, UL94-V0 uzliesmojamības klase

Ikdienas lietošanā

Uzstādiet K28N sadales skapī, lai izveidotu kārtīgu un drošu savienojumu galvenajām barošanas līnijām. Skrūvju spailes pieņem stingrus vai elastīgus vadītājus, un skaidrais marķējums palīdz identificēt katru polu. Pelēkais korpuss saplūst ar standarta elektriskajiem korpusiem.

Pilni tehniskie dati

• Produkta veids: Galvenās līnijas spailu bloks
• Polu skaits: 4
• Galvenā vadītāja šķērsgriezums: 1 x 25 mm²
• Atzaru vadītāju šķērsgriezums: 4 x 16 mm²
• Nominālā strāva: 100 A
• Nominālais spriegums: 690 V AC
• Nominālais impulsa izturības spriegums: 8 kV
• Montāža: DIN sliede TS35 vai skrūves
• Savienojuma veids: Skrūvju spailes
• Spailu materiāls: Misiņš
• Korpusa materiāls: Poliamīds (PA)
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25 līdz +70 °C
• Standarti: IEC/EN 60947-7-1
• Krāsa: Pelēks
• Pievilkšanas griezes moments galvenajai spailei: 3,5 Nm
• Pievilkšanas griezes moments atzaru spailēm: 2,5 Nm
• Uzliesmojamības klase: UL94-V0

Nobeiguma piezīme

K28N ir uzticams galvenās līnijas spailu bloks elektriskajai sadalei, kas atbilst IEC/EN 60947-7-1.
