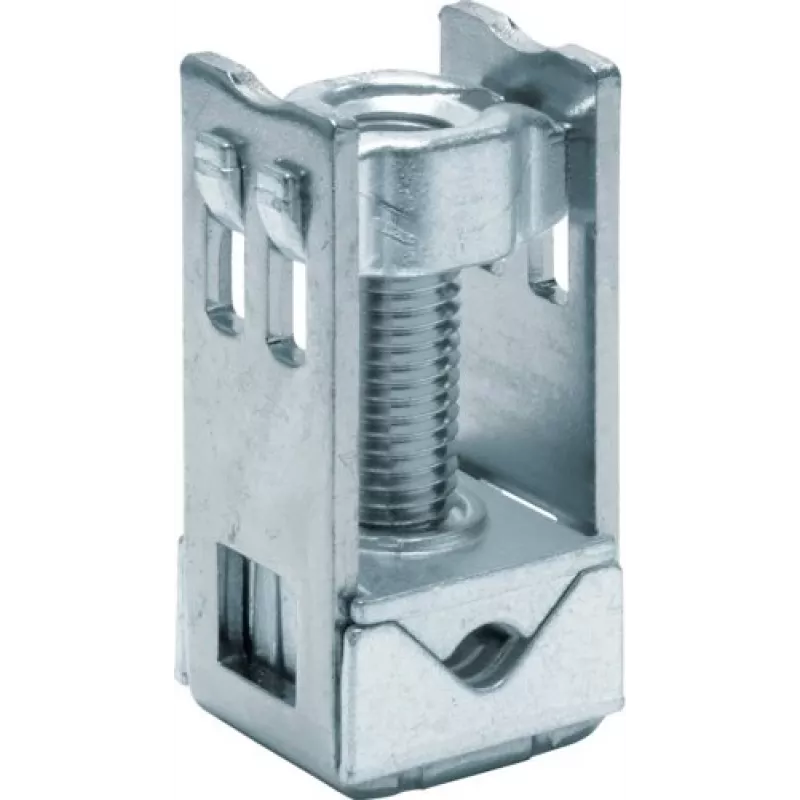

Hager KS18A S-sliedes spaile 35-120 mm², 12x5/10 mm kopnēm

Sadales un rūpniecisko vadības panelu sistēmās lielu vadītāju pievienošana kopnēm bieži prasa apjomīgus, neuzticamus adapterus. Hager KS18A S-sliedes spaile to atrisina, nodrošinot tiešu skrūvju spailes savienojumu vadītājiem no 35 līdz 120 mm² ar 12x5 mm vai 12x10 mm kopnēm, garantējot drošu un zema pretestības savienojumu bez papildu aparatūras.

Kam paredzēts

Šī spaile ir paredzēta elektrisko panelu montētājiem, rūpnieciskajiem elektriķiem un apkopes tehniķiem, kuriem nepieciešams pievienot stingrus vai elastīgus vara vadītājus pie S-sliedes kopnēm zemsprieguma sadales sistēmās. Tā ir piemērota lietojumiem līdz 1000 V AC vai 1500 V DC, padarot to daudzpusīgu gan AC, gan DC instalācijām.

Galvenās iezīmes

• Pieņem vadītājus no 35 līdz 120 mm², gan stingrus, gan elastīgus.
• Saderīga ar kopņu izmēriem 12x5 mm un 12x10 mm.
• Vienpolu skrūvju spaile ar 12 Nm pievilkšanas griezes momentu uzticamai nostiprināšanai.
• Nominālais spriegums: 1000 V AC / 1500 V DC.
• Izolācija no pelēka poliamīda (PA), ar UL94 V-0 degamības klasi.
• Kontakta materiāls: alvots varš, nodrošinot izcilu vadītspēju un korozijas izturību.
• Aizsardzības pakāpe IP20, piemērota slēgtiem paneļiem.
• Darba temperatūras diapazons: no -25°C līdz +70°C.
• Atbilst IEC/EN 60947-7-1 standartiem.

Specifikācijas

• Zīmols: Hager
• Modelis: KS18A
• MPN: KS18A
• EAN: 3250613890162
• Produkta veids: Kopnes spailes spaile
• Vadītāja šķērsgriezums: 35 - 120 mm²
• Vadītāja tips: Stingrs un elastīgs
• Kopnes saderība: 12 x 5 mm / 12 x 10 mm
• Polu skaits: 1
• Savienojuma metode: Skrūvju spaile
• Montāža: Tieša montāža uz kopnes
• Nominālais spriegums: 1000 V AC / 1500 V DC
• Izolācijas materiāls: Poliamīds (PA)
• Kontakta materiāls: Alvots varš
• Krāsa: Pelēka
• Pievilkšanas griezes moments: 12 Nm
• Standarti: IEC/EN 60947-7-1
• Aizsardzības pakāpe: IP20
• Darba temperatūra: no -25°C līdz +70°C
• Degamības klase: UL94 V-0
• Lietojums: Elektroenerģijas sadale, rūpnieciskā vadība

Padomi

Pirms uzstādīšanas pārliecinieties, ka kopne un vadītājs ir tīri. Izmantojiet kalibrētu griezes momenta atslēgu, kas iestatīta uz 12 Nm, lai izvairītos no pārāk vājas vai pārāk stipras pievilkšanas. Elastīgiem vadītājiem izmantojiet uzmavas, lai novērstu dzīslu pārrāvumu un nodrošinātu optimālu kontaktu. Pirms uzstādīšanas vienmēr atslēdziet paneli no sprieguma.
