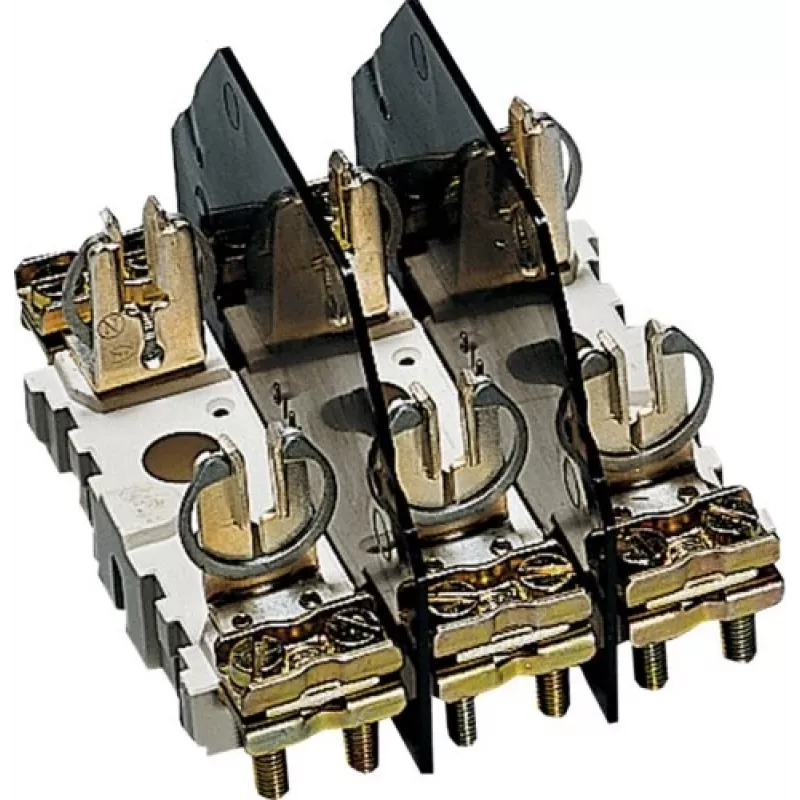

Hager NH00 drošinātāju slēdža atdalītāja pamatne, 3-poliem, 160 A, 690 V AC, skrūvju spailes, pelēka

NH00 drošinātāju slēdža atdalītāja pamatne 3-poliem NH00 drošinātāju ieliktņiem līdz 160 A. Nominālais darba spriegums 690 V AC, nominālais izolācijas spriegums 1000 V, impulsa izturība 8 kV. Skrūvju spailes pieņem stingrus vadus 10–95 mm² un elastīgus vadus 10–70 mm². Montāža uz pamatplāksnes, izolācijas materiāla korpuss, IP20 priekšpusē. Atbilst IEC 60269-2.

Priekšrocības

Augsts strāvas nomināls un izturīgi skrūvju savienojumi nodrošina uzticamu jaudas sadali rūpnieciskās un komerciālās instalācijās. Izolējošais korpuss nodrošina drošu apiešanos, savukārt kompaktais NH00 izmērs ļauj izvietot blīvi panelī.

Piemērots

• Zemsprieguma sadales paneļiem
• Motoru vadības centriem
• Rūpnieciskajām sadalēm
• Ēku elektroinstalācijām

Galvenās specifikācijas

• Drošinātāja izmērs: NH00
• Polu skaits: 3
• Nominālā strāva: 160 A
• Nominālais darba spriegums: 690 V AC
• Nominālais izolācijas spriegums: 1000 V
• Nominālais impulsa izturības spriegums: 8 kV
• Savienojums: skrūvju spailes
• Spaiļu kapacitāte stingriem vadiem: 10–95 mm²
• Spaiļu kapacitāte elastīgiem vadiem: 10–70 mm²
• Montāža: pamatplāksne
• Materiāls: izolācijas materiāls
• Aizsardzības pakāpe: IP20 (priekšpuse)
• Standarts: IEC 60269-2

Ieteikumi

Lietot ar NH00 drošinātāju ieliktņiem, kuru nominālā strāva ir līdz 160 A. Nodrošināt pareizu skrūvju spaiļu pievilkšanas momentu drošiem savienojumiem.
