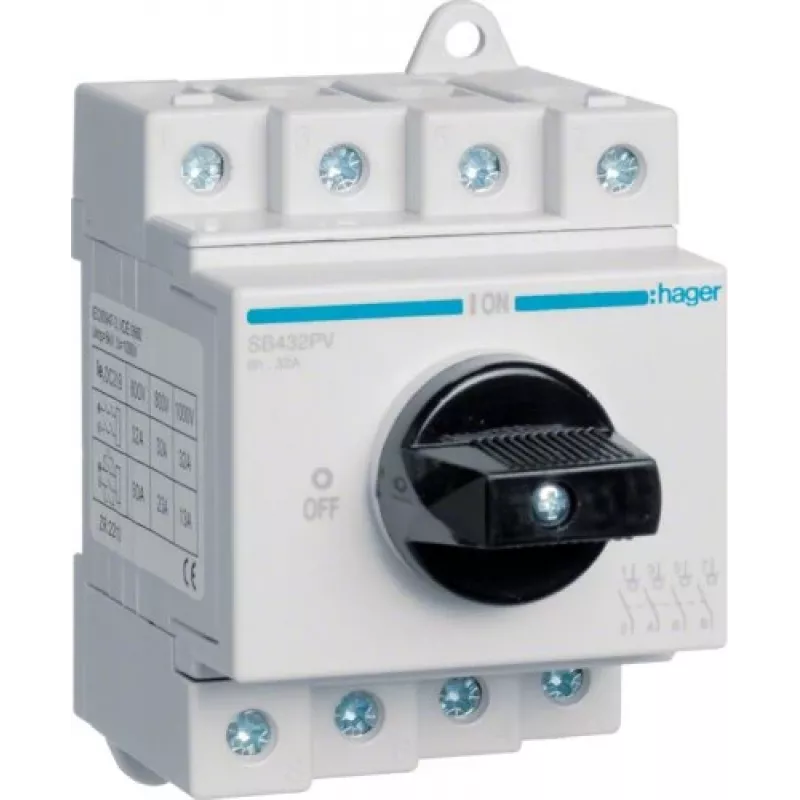

Hager SB432PV modulārs PV izolācijas slēdzis, 4 polu, 32A, 1000VDC

Saules enerģijas uzstādītājiem un elektriķiem ir nepieciešama uzticama metode fotoelementu ķēžu atslēgšanai drošai apkopei un avārijas izslēgšanai. Hager SB432PV ir modulārs līdzstrāvas izolācijas slēdzis, kas īpaši izstrādāts PV sistēmām, nodrošinot robustu pārslēgšanas veiktspēju pie sistēmas sprieguma līdz 1000VDC un strāvas līdz 32A. Ar četriem poliem un kompaktu 4 moduļu dizainu tas nemanāmi integrējas standarta DIN sliežu sadales skapjos.

Galvenās specifikācijas

• Polu skaits: 4P
• Nominālā strāva: 32A
• Nominālais spriegums: 1000VDC
• Pielietojums: Fotoelementu (PV) sistēmas
• Montāža: DIN sliede (EN 60715)
• Aizsardzības pakāpe: IP20 spailes, IP40 priekšējā daļa (slēgtā korpusā)
• Moduļa platums: 4 moduļi
• Pārrāvuma spēja: 32A pie 1000VDC (DC-21B)
• Darba temperatūra: -25 līdz 70 °C
• Spaiļu ietilpība: 1.5–35 mm² (ciets), 1.5–25 mm² (elastīgs)
• Standartu atbilstība: IEC/EN 60947-3
• Elektriskā izturība: 1500 cikli
• Mehāniskā izturība: 10000 cikli
• Nominālais impulsa izturības spriegums: 6 kV
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Īsslēguma strāvas novērtējums: 10 kA (1s)
• Spaiļu tips: Skrūvju spailes

Kāpēc izvēlēties to

SB432PV ir izstrādāts, lai atbilstu stingriem drošības standartiem PV sistēmām. Tā augstais līdzstrāvas sprieguma novērtējums nodrošina drošu atslēgšanu zem slodzes, savukārt izturīgā konstrukcija un plašais darba temperatūras diapazons padara to piemērotu āra un rūpnieciskām vidēm. Skrūvju spailes pieņem vadītājus līdz 35 mm², nodrošinot elastīgas uzstādīšanas iespējas.

Ideāli lietošanas gadījumi

• Līdzstrāvas puses izolācija dzīvojamo un komerciālo saules enerģijas instalācijās
• Kombainu kastes un stīgu invertori
• Apkopes un avārijas izslēgšanas ķēdes
• Integrācija sadales skapjos saules PV sistēmām

Noderīgi zināt

Slēdzis atbilst IEC/EN 60947-3 un tam ir kompakts 4 moduļu platums, lai ietaupītu vietu panelī. Ar elektrisko izturību 1500 cikli un mehānisko izturību 10000 cikli tas nodrošina ilgtermiņa uzticamību. IP40 priekšējā daļa nodrošina aizsardzību pret putekļiem un ūdens šļakatām, ja tas ir uzstādīts korpusā.
