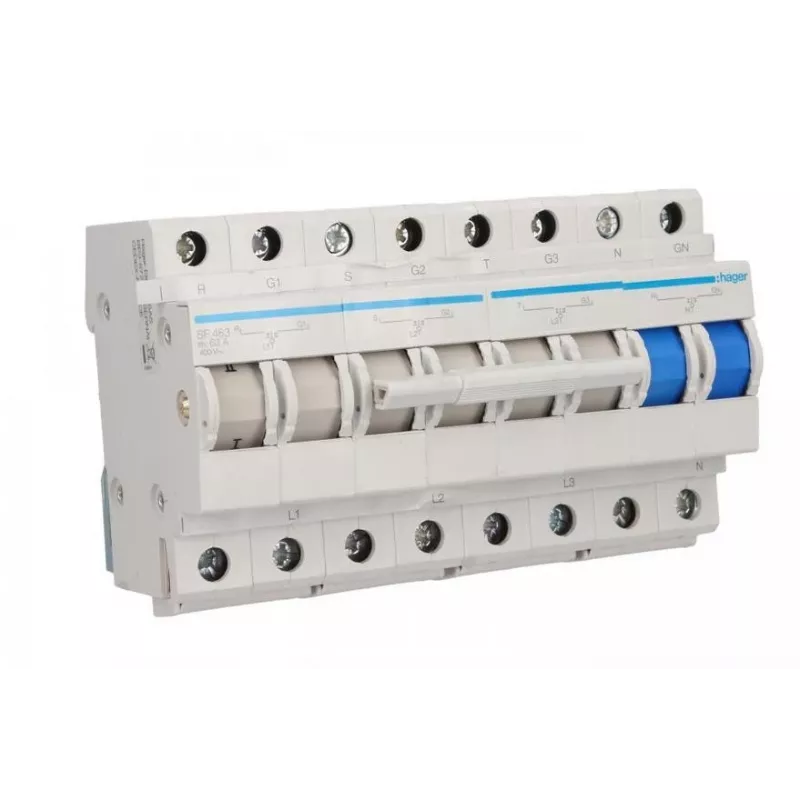

HAGER SF463 Modulārais jaudas slēdzis 4 polu 63A 400V AC I-0-II

Manuāla pārslēgšana starp diviem barošanas avotiem vai ķēdes atslēgšana bieži ir izaicinājums rūpnieciskās un komerciālās elektroinstalācijās. HAGER SF463 modulārais jaudas slēdzis to atrisina, nodrošinot robustu, paneļa montāžas risinājumu pārslēgšanai starp diviem neatkarīgiem barošanas avotiem vai 3 fāžu + nulles ķēdes atslēgšanai. Ar nominālo strāvu 63 A un 400 V AC nominālo spriegumu tas apstrādā prasīgas slodzes, vienlaikus ērti iekļaujoties standarta DIN sliedē.

Kam tas paredzēts

Šis slēdzis ir ideāli piemērots elektriķiem, sadales skapju montētājiem un objektu pārvaldniekiem, kuriem nepieciešama uzticama pārslēgšanas vai atslēgšanas ierīce sadales skapjos, vadības paneļos vai mašīnu barošanas sistēmās. Tas ir piemērots lietojumiem, kuros nepieciešams redzams pārtraukums un manuāla vadība, piemēram, ģeneratora pārslēgšanai, motora atslēgšanai vai barošanas avota izvēlei.

Galvenās īpašības

• 4 polu (3P+N) konfigurācija ar I-0-II pārslēgšanas pozīcijām divu avotu pārslēgšanai vai atslēgšanai.
• 63 A nominālā strāva un 400 V AC nominālais spriegums smagām ķēdēm.
• Kompakts modulārais dizains: tikai 4 moduļi platumā (70 mm), montāža uz standarta DIN sliedes.
• Manuāla sviras darbība ar skaidru pozīcijas indikāciju drošai pārslēgšanai.
• Augsta elektriskā izturība: 10 000 ciklu; mehāniskā izturība: 20 000 ciklu.
• Savienojuma iespēja līdz 25 mm² cietiem vai 16 mm² elastīgiem vadītājiem.
• IP20 aizsardzība priekšpusē (IP40 ar spaiļu pārsegiem) iekštelpu instalācijām.
• Atbilst IEC/EN 60947-3 zemsprieguma sadales iekārtām.

Specifikācijas

• Polu skaits: 4 (3P+N)
• Nominālā strāva (In): 63 A
• Nominālais spriegums (Ue): 400 V AC
• Pārslēgšanas pozīcijas: I-0-II
• Montāžas veids: DIN sliede
• Moduļa platums: 4 moduļi (70 mm)
• Vadības veids: Manuāla svira
• Nominālais izolācijas spriegums (Ui): 500 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Īsslēguma izturības strāva (Icw): 1,5 kA (1 s)
• Elektriskā izturība: 10 000 ciklu
• Mehāniskā izturība: 20 000 ciklu
• Savienojuma iespēja (elastīgi): 16 mm²
• Savienojuma iespēja (cieti): 25 mm²
• Aizsardzības pakāpe: IP20 (priekšpuse), IP40 (ar spaiļu pārsegiem)
• Darba temperatūra: -20 līdz +50 °C
• Uzglabāšanas temperatūra: -40 līdz +70 °C
• Standarts: IEC/EN 60947-3
• Frekvence: 50/60 Hz

Padomi

Pirms uzstādīšanas vienmēr pārbaudiet, vai slodzes strāva un spriegums atbilst slēdža nomināliem. Lai sasniegtu IP40 aizsardzību, izmantojiet atbilstošus spaiļu pārsegus. Ģeneratora pārslēgšanas lietojumos pārliecinieties, ka nulles vada pārslēgšana ir atļauta saskaņā ar vietējiem noteikumiem. Uzstādiet slēdzi labi vēdināmā korpusā, lai ievērotu darba temperatūras robežas.
