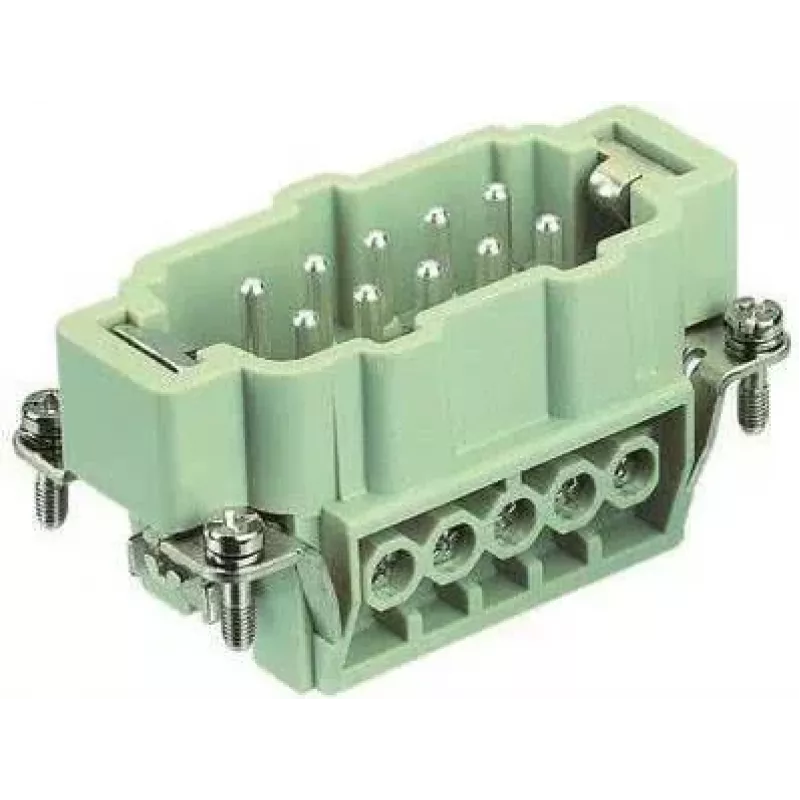

Harting Han E vīrišķais ieliktnis ar skrūvju savienojumu, 10+PE kontakti, 16A, 500V

Harting 09330102601 ir augstas kvalitātes vīrišķais ieliktnis (tapas ieliktnis) no Han E sērijas, kas paredzēts rūpniecisko savienotāju lietojumiem. Šis skrūvju savienojuma ieliktnis nodrošina uzticamus un drošus savienojumus enerģijas un signālu pārraidei skarbos apstākļos. Ar 10+PE kontaktiem tas atbalsta nominālo strāvu līdz 16 A un spriegumu līdz 500 V, padarot to piemērotu plašam rūpniecisko iekārtu un vadības sistēmu klāstam.

Priekšrocības

Izturīgais skrūvju savienojums nodrošina vieglu un vibrācijizturīgu vadu pieslēgšanu. Polikarbonāta izolators ar UL 94 V-0 degtspējas klasi garantē izcilu ugunsdrošību. Ar vismaz 500 savienošanas cikliem šis ieliktnis nodrošina ilgtermiņa izturību. Plašais darba temperatūras diapazons no -40 °C līdz +125 °C ļauj to izmantot ekstremālos apstākļos.

Piemērots

• Rūpnieciskajiem savienotājiem un smagās slodzes lietojumiem
• Enerģijas sadales un vadības sistēmām
• Mašīnbūvei, automatizācijai un robotikai
• Dzelzceļa un transporta aprīkojumam

Galvenās specifikācijas

• Sērija: Han E
• Kontaktu skaits: 10 + PE (aizsargzemējums)
• Kontaktu dzimums: Vīrišķais (tapa)
• Savienojuma veids: Skrūvju savienojums
• Nominālā strāva: 16 A
• Nominālais spriegums: 500 V
• Nominālais impulsa spriegums: 6 kV
• Vadu šķērsgriezums: 0,75 mm² līdz 2,5 mm² (AWG 18 līdz 14)
• Noņemšanas garums: 7,5 mm
• Skrūves griezes moments: 0,5 Nm
• Kontaktu materiāls: Vara sakausējums
• Izolatora materiāls: Polikarbonāts (PC)
• Degtspējas klase: UL 94 V-0
• Darba temperatūra: -40 °C līdz +125 °C
• Savienošanas cikli: ≥ 500
• Piesārņojuma pakāpe: 3
• Kontaktu pretestība: ≤ 1 mOhm
• Apstiprinājumi: UL, CSA, DNV GL, CCC

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet ar atbilstošiem Han E pārsegiem/korpusiem un ievērojiet pareizu griezes momentu. Šis ieliktnis ir ideāli piemērots uzticamu savienotāju mezglu izveidei prasīgā rūpnieciskā vidē.
