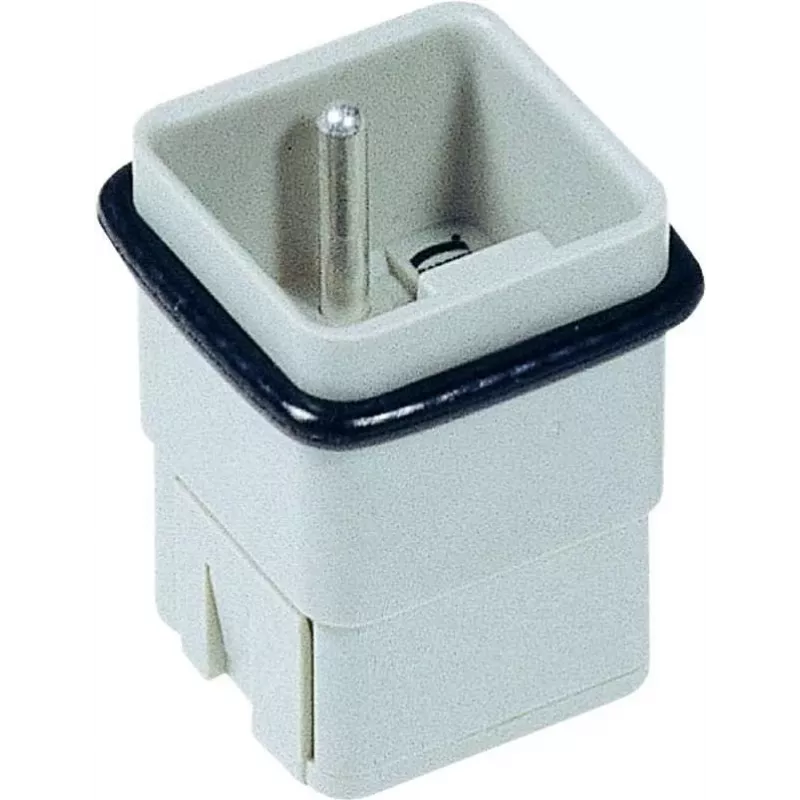

Harting Han® Q Stifteinsatz 09 12 005 3001 5+PE kontaktdakšu ieliktnis, viengabala

Harting Han® Q Stifteinsatz 09 12 005 3001 ir kontaktdakšu ieliktnis ar piecām signāla pozīcijām un aizsargzemējuma (PE) kontaktu, piegādāts kā viengabala kontaktu ieliktnis taisnstūrveida Han® Q korpusiem. Ieliktnis paredzēts izmantošanai rūpnieciskos savienotāju komplektos, lai nodrošinātu uzticamus signāla un aizsargzemējuma savienojumus iekārtās, vadības skapjos un automatizācijas sistēmās. Tā konstrukcija ir piemērota vadu savienošanai ar kontaktdakšu presēšanas metodi un ir saderīga ar Han® Q korpusiem, kuros izmanto viengabala kontaktdakšu ieliktņus.

Priekšrocības

Šis kontaktdakšu ieliktnis ietver kompaktu piecu signāla kontaktu un atsevišķu PE kontaktu vienā vienībā, samazinot montāžas laiku, jo nav nepieciešams ievietot kontaktus atsevišķi. Viengabala konstrukcija nodrošina stabilu pozicionēšanu korpusā un palīdz uzturēt kontaktu izlīdzinājumu vibrāciju vai mehāniskas slodzes ietekmē. Kontaktdakšu presēšanas metode veicina reproducējamus elektriskos savienojumus un vienkāršo vadu montāžu un apkopi.

Piemērots

• Signāla vadu pieslēgšanai rūpnieciskās iekārtās un automatizācijas aprīkojumā
• Vadības skapju savienotāju moduļiem, kam nepieciešams PE un vairāki signāla kontakti
• Lietojumiem, kur vēlama kontaktdakšu presēšana atkārtojamu savienojumu nodrošināšanai
• Atjaunošanas darbiem vai jaunām instalācijām, izmantojot Han® Q taisnstūrveida korpusus

Kad var nebūt piemērots

Šis ieliktnis ir paredzēts presējamiem vadiem un korpusiem, kas izmēra ziņā atbilst Han® Q viengabala kontaktdakšu ieliktņiem; tas nav piemērots tur, kur nepieciešami skrūvējamie kontakti, iespraužamie kontakti vai cita veida korpusi. Tas var arī nebūt piemērots lietojumiem, kur nepieciešami lieljaudas strāvas kontakti ārpus tipiskajām signāla un PE nominālajām vērtībām vai kur nepieciešams īpašs kontaktu pārklājums vai papildu blīvējums, ko standarta savienotājs nenodrošina.

Galvenās specifikācijas

• Kontaktu konfigurācija: 5 signāla kontakti + 1 aizsargzemējuma (PE) kontakts
• Savienojuma veids: presējamais kontakts
• Piegādes forma: viengabala kontaktdakšu ieliktnis taisnstūrveida korpusam
• Paredzētais lietojums: signāla un aizsargzemējuma savienojumi rūpnieciskajos savienotājus

Kā lietot

Sagatavojiet vadu galus un nopresējiet tos ar piemērotiem presējamiem kontaktiem, izmantojot atbilstošu presēšanas instrumentu un, ja nepieciešams, uzmavas. Ievietojiet nopresētos kontaktus kontaktdakšu ieliktnī saskaņā ar kontaktu numerāciju un elektroinstalācijas shēmu, nodrošinot drošu ievietošanu. Ievietojiet pabeigto kontaktdakšu ieliktni saderīgajā Han® Q taisnstūrveida korpusā, līdz tas nofiksējas, tad samontējiet otru savienotāja pusi un nostipriniet korpusu atbilstoši savienotāju sistēmas dokumentācijai. Pirms sistēmas ieslēgšanas pārbaudiet nepārtrauktību un pareizu PE savienojumu.

Kas jāņem vērā pirms iegādes

• Pārbaudiet kontaktdakšu ieliktņa saderību ar konkrēto Han® Q taisnstūrveida korpusa modeli, kuru lietojat
• Pārliecinieties, ka kontaktdakšu presēšana ir nepieciešamā savienošanas metode jūsu instalācijai
• Novērtējiet vadu šķērsgriezuma diapazonu un piemērotus presējamos kontaktus/instrumentus drošu savienojumu nodrošināšanai
• Pārbaudiet vides un strāvas nestspējas prasības, lai pārliecinātos, ka ieliktnis atbilst lietojuma vajadzībām

Ieteikumi

Izmantojiet speciālus presēšanas instrumentus un kontaktu tipus, kas ieteikti kontaktu saimei, ievērojiet savienotāju sistēmas montāžas instrukcijas un pēc montāžas veiciet elektriskās pārbaudes (nepārtrauktība, izolācijas pretestība), lai pārliecinātos par pareizu signāla un PE vadu pieslēgumu pirms nodošanas ekspluatācijā.
