HDMI kontaktligzda Vision TC3

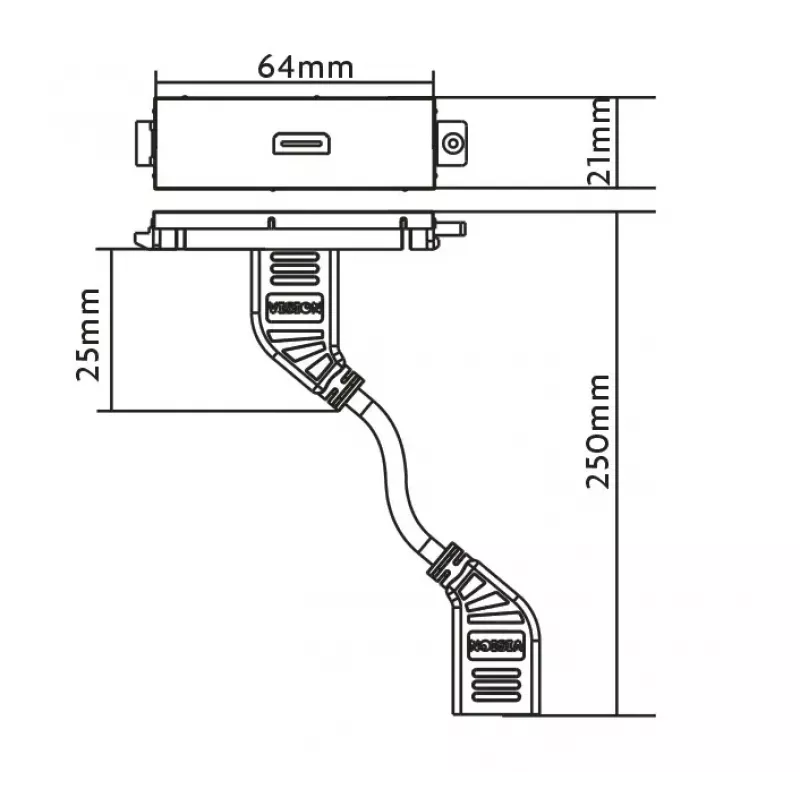

VISION TC3 HDMI kontaktligzda ir kompakts modulis, kas nodrošina fiksētu HDMI savienojuma punktu AV iekārtām. Ar kopējiem izmēriem 64 mm platums, 250 mm dziļums un 21 mm augstums, kā arī AWG 28 kabeļa asti 200 mm (7,87") garumā, šis HDMI 1.4 modulis ir paredzēts integrēšanai mēbeļu paneļos, sienas plāksnēs vai AV plauktos, lai nodrošinātu stabilu audio un video pārraidi starp avotiem un displejiem.

Priekšrocības

HDMI modulis atbalsta HDMI 1.4 standartu un izmanto AWG 28 kabeļus, lai saglabātu signāla integritāti 200 mm astē. Tā plānais 64 × 250 × 21 mm profils ļauj uzstādīt ierobežotās telpās, savukārt kontaktligzdas formāts piedāvā fiksētu, drošu savienojuma punktu HDMI kabeļiem. Modulis ir piemērots atkārtotiem pievienošanas cikliem un paredzēts gan dzīvojamo, gan profesionālo AV instalāciju vajadzībām.

Piemērots

• Mājas kinozāles sistēmām
• Konferenču telpām un sanāksmju telpām
• AV mēbelēm un pielāgotiem instalāciju paneļiem
• Profesionāliem audio-video plauktiem

Galvenās specifikācijas

• Zīmols: VISION
• Modelis/MPN: TC3 HDMI
• Standarts: HDMI 1.4
• Kabelis: AWG 28 aste, 200 mm (7,87") garums
• Izmēri: 64 mm (P) × 250 mm (D) × 21 mm (A)
• Kategorija: Kontaktligzdas / HDMI kontaktligzda
• EAN: 3446573000004

Kā lietot

Uzstādiet HDMI kontaktligzdu sagatavotajā paneļa, sienas plāksnes vai plaukta atverē atbilstoši instalācijas montāžas prasībām. Novadiet AWG 28 kabeļa asti līdz AV iekārtai un pievienojiet to atbilstošajai ieejai vai izejai. Pievienojiet standarta HDMI kabeli priekšējā kontaktligzdā, lai savienotu avota un displeja ierīces. Pēc uzstādīšanas pārbaudiet audio un video signāla integritāti un nostipriniet moduli vietā ar piemērotiem stiprinājumiem.

Ieteikumi

Lai iegūtu labākos rezultātus, izmantojiet augstas kvalitātes HDMI kabeļus un nodrošiniet, ka astes garums un izvietojums nerada asus līkumus vai spriedzi AWG 28 kabelim. Apstipriniet pievienoto ierīču saderību ar HDMI 1.4 funkcijām un uzturiet AV iekārtu programmaparatūru atjauninātu.
