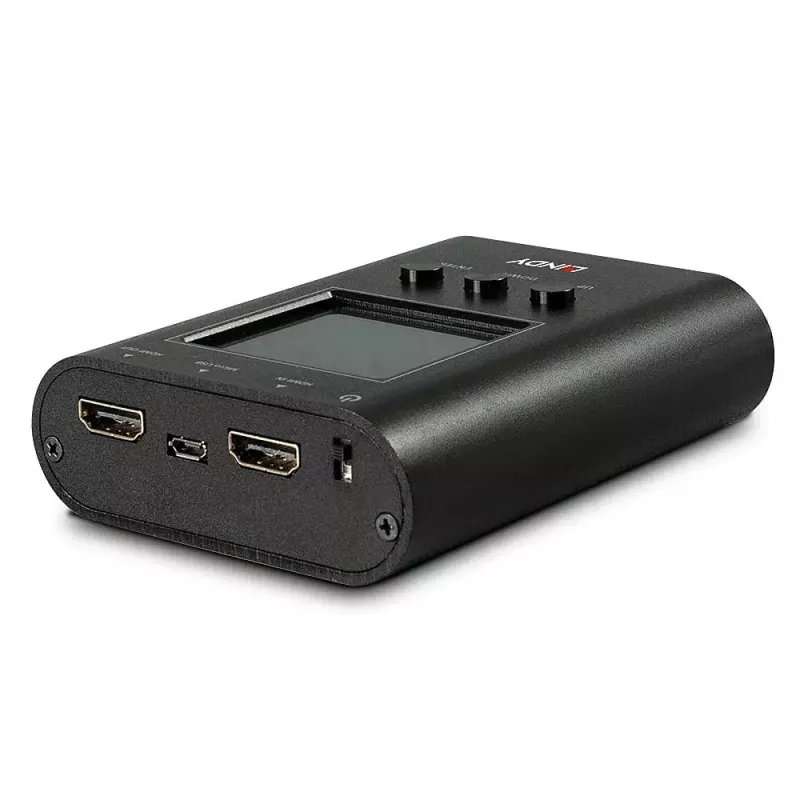

HDMI signāla analizators un ģenerators Lindy HDMI 2.0 18G

Lindy HDMI 2.0 18G signāla analizators un ģenerators ir kompakts rokas instruments HDMI 2.0 signālu pārbaudei un ģenerēšanai. Tas atbalsta līdz 4K@60Hz ar HDR un 18G joslas platumu, nodrošina signāla parametru nolasīšanu iebūvētajā LCD displejā un ir piemērots gan dzīvojamo, gan komerciālo AV instalāciju vajadzībām. Ierīces izmēri ir 130 mm x 89 mm x 14 mm, un tā ir paredzēta pārnēsājamai lietošanai uz lauka.

Priekšrocības

Šī ierīce apvieno testa signālu ģeneratoru un signāla analizatoru vienā kompaktā vienībā, ļaujot uzstādītājiem ģenerēt testa attēlus un nolasīt ienākošā HDMI signāla informāciju, piemēram, izšķirtspēju, kadru nomaiņas ātrumu un HDCP versiju. Tā ietver kabeļa pārbaudes režīmu, lai pārbaudītu kabeļa spēju līdz HDMI 2.0 18G, un parāda rezultātus skaidrā LCD displejā. Mazais izmērs un pārnēsājamība padara to viegli pārnēsājamu uzstādītāja instrumentu komplektā, un produktam ir 2 gadu garantija.

Piemērots

• HDMI avotu un displeju testēšanai un problēmu novēršanai
• HDMI kabeļu veiktspējas pārbaudei līdz 18G
• Displeju saderības ar 4K@60Hz un HDR pārbaudei
• AV sistēmu uzstādīšanai un apkopei uz lauka
• Iestatījumu testēšanai ar HDMI paplašinātājiem un matricas komutatoriem

Galvenās specifikācijas

• Modelis: Lindy HDMI 2.0 18G signāla analizators un ģenerators (MPN 32675, EAN 4002888326759)
• HDMI versija: HDMI 2.0
• Maksimālais joslas platums: 18G
• Maksimālā izeja: 4K@60Hz ar HDR atbalstu
• Funkcijas: Testa signālu ģenerators, Signāla analizators (Sink), Kabeļa testeris

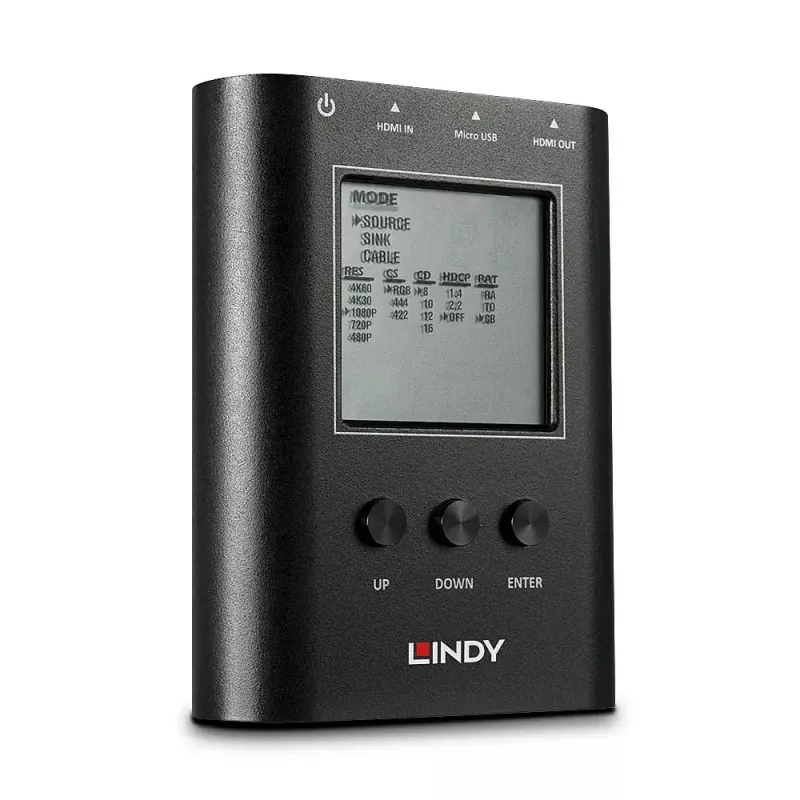

• Displejs: Iebūvēts LCD, kas rāda izšķirtspējas, kadru nomaiņas ātrumus, HDCP versijas un kabeļa statusu
• Izmēri: 130 x 89 x 14 mm
• Garantija: 2 gadi

Kā lietot

Pievienojiet Lindy ierīci starp avotu un displeju vai tieši pie avota atkarībā no testa. Izmantojiet testa signālu ģeneratora režīmu, lai izvadītu testa attēlus un pārbaudītu displeja maksimālo izšķirtspēju un krāsu dziļumu. Izmantojiet Sink režīmu, lai nolasītu ienākošā signāla parametrus no avota ierīces, lai noteiktu izšķirtspēju, kadru nomaiņas ātrumu un HDCP informāciju. Izmantojiet kabeļa režīmu, lai pārbaudītu HDMI kabeļu joslas platuma spēju un stāvokli. Nolasiet rezultātus iebūvētajā LCD displejā un sekojiet ekrāna norādēm, lai izolētu problēmas.

Ieteikumi

Lai iegūtu ticamus rezultātus, pirms testēšanas pārliecinieties, ka avota un displeja ierīces ir iestatītas uz vēlamo izšķirtspēju un HDR iestatījumiem. Pārbaudot kabeļus, testējiet ar visaugstāko paredzamo izšķirtspēju un kadru nomaiņas ātrumu (piemēram, 4K@60Hz), lai apstiprinātu 18G spēju. Glabājiet ierīci aizsargājošā somiņā, lai izvairītos no bojājumiem transportēšanas laikā.
