Hola sensors Honeywell SS495A, bipolārs analogs, barošana 4.5–10.5 V līdzstrāva, jutības diapazons ±0.067 T

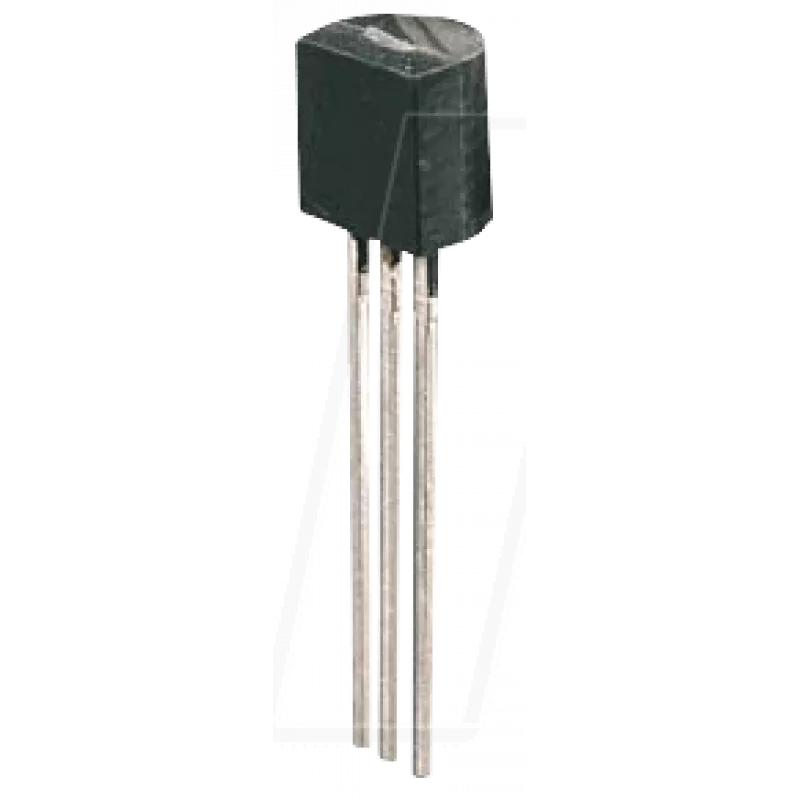

Honeywell SS495A ir bipolārs analogs Hola efekta sensors, kas nodrošina izejas spriegumu, kurš proporcionāls magnētiskās plūsmas blīvumam noteiktā jutības diapazonā ±0.067 teslu. Izstrādāts darbam no 4.5 līdz 10.5 V līdzstrāvas, SS495A piedāvā kompaktu, uz iespiedshēmas plates montējamu risinājumu magnētiskā lauka noteikšanai pozīcijas noteikšanas, tuvuma noteikšanas, strāvas mērīšanas un kodētāju sistēmās. Ierīces analogais sprieguma izeja ļauj vienkārši sasaistīt ar mikrokontrolleriem, ADC un analogo signālu ķēdēm.

Priekšrocības

SS495A piedāvā stabilu analogo izeju visā bipolārā uztveršanas diapazonā, ļaujot noteikt abus magnētiskā lauka polaritātes bez digitālas pārslēgšanās. Tā noteiktais barošanas diapazons 4.5–10.5 V līdzstrāvas atbalsta dažādus izplatītus sistēmas spriegumus. Sensora kompaktais korpuss un uz iespiedshēmas plates draudzīgais spraudņu izvietojums vienkāršo integrāciju esošajās konstrukcijās un prototipos. Nepārtrauktā analogā izeja ir piemērota lietojumiem, kur nepieciešama proporcionāla atgriezeniskā saite, nevis vienkārša ieslēgšanas/izslēgšanas noteikšana.

Piemērots

• Pozīcijas noteikšanai bezsuku motoriem, izpildmehānismiem un lineārajām slīdēm
• Tuvuma noteikšanai un magnētiskajiem gala slēdžiem
• Strāvas noteikšanai, ja apvieno ar vadītāja cilpu vai magnētisko koncentratoru
• Rotācijas kodētājiem un ātruma mērīšanai ar magnētiskiem mērķiem
• Hobija elektronikai, rūpnieciskās vadības platēm un sensoru moduļiem

Galvenās specifikācijas

• Bipolāra analoga Hola efekta noteikšana
• Jutības diapazons: ±0.067 teslu (−0.067 līdz +0.067 T)
• Barošanas sprieguma diapazons: 4.5–10.5 V līdzstrāvas
• Sprieguma izeja proporcionāla magnētiskās plūsmas blīvumam
• Uz iespiedshēmas plates montējams korpuss ar standarta spraudņu izvietojumu integrācijai
• Piemērots tiešai analogai saskarnei ar ADC un mikrokontrolleriem

Kā lietot

Nodrošiniet stabilu līdzstrāvas barošanas avotu 4.5–10.5 V diapazonā un pievienojiet sensoru saskaņā ar ražotāja spraudņu izvietojumu: barošana, zemējums un analogā izeja. Novietojiet sensoru uz iespiedshēmas plates vai moduļa tā, lai tā uztveršanas ass sakristu ar paredzamo magnētiskā lauka virzienu. Izmēriet izejas spriegumu ar ADC vai voltmetru; izeja proporcionāli mainās, ja tiek pakļauta ziemeļu vai dienvidu magnētiskajiem poliem ±0.067 T diapazonā. Kalibrēšanai reģistrējiet izejas spriegumus ar zināmām magnētiskā lauka stiprībām vai zināmām atskaites pozīcijām un attēlojiet tos lietojumprogrammai nepieciešamajās vienībās.

Ieteikumi

Izmantojiet atdalīšanas kondensatorus tuvu sensora barošanas spraudņiem, lai samazinātu troksni un nodrošinātu stabilus analogos rādījumus. Saglabājiet konsekventu sensora orientāciju attiecībā pret magnētiskajiem mērķiem un izvairieties no tuvumā esošām dzelzs sastāvdaļām, kas var izkropļot lauku. Lai iegūtu lielāku precizitāti strāvas noteikšanā vai vāja lauka noteikšanā, apsveriet magnētiskos koncentratorus vai plūsmas vadotnes, lai palielinātu efektīvo lauku pie sensora.
