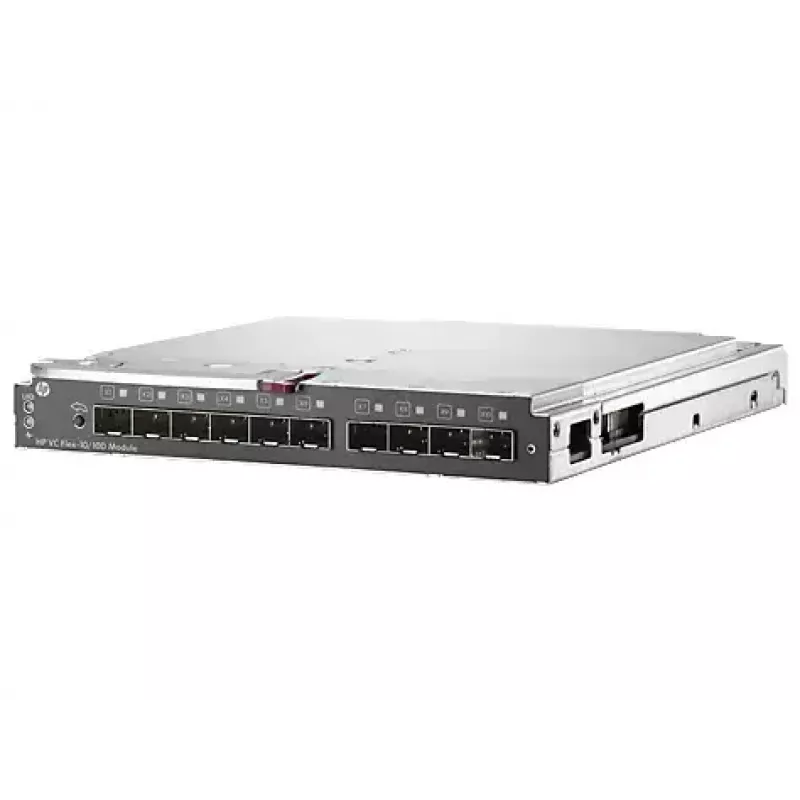

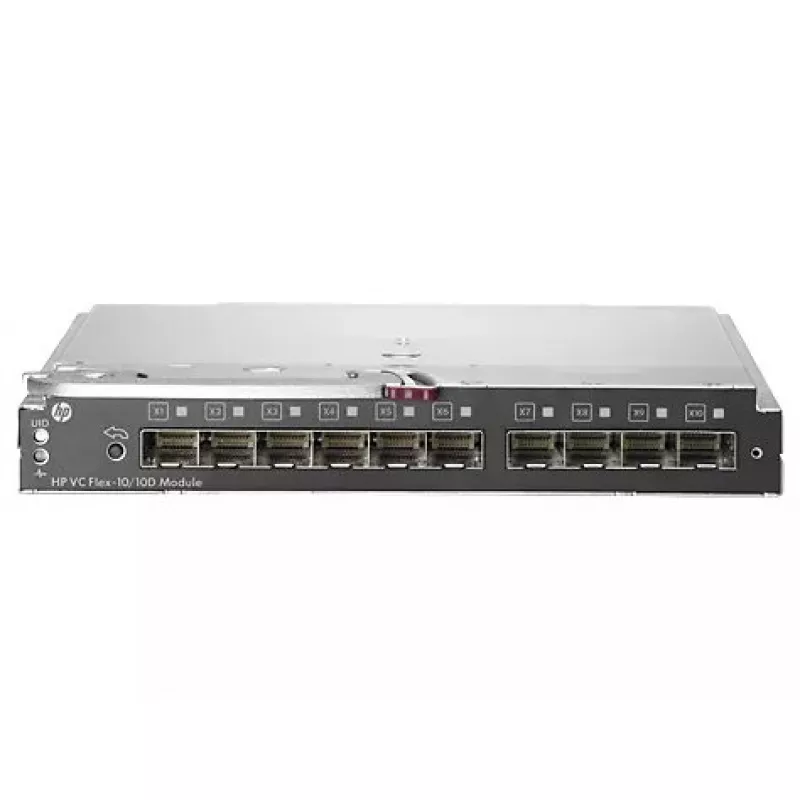

HPE Virtual Connect Flex-10/10D modulis 10 Gigabit Ethernet slēdzis

HPE Virtual Connect Flex-10/10D modulis, 10 Gigabit Ethernet slēdzis, nodrošina konverģētu 10 Gb savienojamību c-Class BladeSystem korpusiem, ļaujot elastīgi veidot serveru malas tīklu ar HP FlexFabric adapteriem. Modulis apvieno vairākus trafika veidus pa ātrgaitas 10 Gb saitēm un piedāvā "vienreiz pieslēdz" savienojumu pārvaldību, lai vienkāršotu serveru pievienošanu, pārvietošanu un nomaiņu. Katrs modulis katram 10 Gb servera portam nodrošina četrus regulējamus savienojumus (trīs datu un vienu krātuves, vai četrus datu), satur trīsdesmit iekšējos portus un desmit SFP+ augšupsaites (1 vai 10 GbE), un palīdz samazināt kabeļu un augšupējo slēdžu prasības.

Priekšrocības

Modulis samazina tīkla izplešanos servera malā, konverģējot Ethernet un Fibre Channel trafiku un likvidējot daudzus atsevišķus slēdžus, paplašinājumu moduļus un kabeļus. Divu lēcienu FCoE atbalsts ļauj FCoE trafikam iziet ārpus korpusa uz ārēju FCoE iespējotu tiltu. Min/Max joslas platuma optimizācija un prioritāšu rindas QoS (VC 4.01) nodrošina efektīvāku joslas platuma izmantošanu un trafika prioritāšu noteikšanu kritiskām lietojumprogrammām. Virtual Connect pārvaldība novērš nepieciešamību pēc atkārtotas manuālas pārslēgšanas, pievienojot, pārvietojot vai nomainot serverus.

Piemērots

• Uzņēmumu un datu centru c-Class BladeSystem izvietojumiem, kur nepieciešama konverģēta tīklošana
• Vidēm, kas izmanto HP FlexFabric adapterus serveru trafika konsolidācijai
• Konfigurācijām, kurām nepieciešama samazināta kabeļošana un vienkāršota augšupējā komutācija (FCoE tiltošana)
• Administrēšanai, kas prasa ātru serveru nodrošināšanu un minimālu tīkla pārkonfigurēšanu

Galvenās specifikācijas

• Produkts: HPE Virtual Connect Flex-10/10D modulis 10 Gigabit Ethernet slēdzis (MPN 639852-001, EAN 5711045738555)
• Joslas platums: efektīvā pilnā dupleksā kopā 600 Gb (trīsdesmit iekšējie porti)
• Augšupsaites porti: desmit SFP+ augšupsaites, konfigurējamas kā 1GbE vai 10GbE
• Viena servera savienojumi: četri regulējami savienojumi katram 10 Gb servera portam (trīs dati + viena krātuve, vai četri dati)
• Tīkla standarti: IEEE 802.1ab, 802.1D, 802.1Q, 802.2, 802.3ad
• Tipisks strāvas patēriņš: 70 W
• Svars: 2 kg

Kā lietot

Instalējiet Flex-10/10D moduli saderīgā c-Class BladeSystem korpusā un pievienojiet SFP+ augšupsaites augšupējiem slēdžiem vai FCoE iespējotam tiltam. Konfigurējiet Virtual Connect profilus no pārvaldības konsoles vai CLI, lai piešķirtu Flex-10 virtuālās funkcijas un joslas platuma iestatījumus serveru NIC. Izmantojiet Min/Max joslas platuma optimizāciju un prioritāšu rindas QoS iestatījumus, lai piešķirtu joslas platumu un noteiktu trafika prioritātes; lietojiet FCoE divu lēcienu iestatījumus, paplašinot krātuves trafiku ārpus korpusa.

Ieteikumi

Lai nodrošinātu paredzamu veiktspēju, pirms izvietošanas plānojiet virtuālo funkciju joslas platuma piešķīrumus un iespējojiet Min/Max joslas platuma optimizāciju, veicot VM migrācijas vai tīkla bāzes dublēšanu. Izmantojiet ārēju FCoE iespējotu tiltu divu lēcienu FCoE topoloģijām un uzturiet programmaparatūru atjauninātu, lai piekļūtu QoS un pārvaldības funkcijām, kas ieviestas VC 4.01 un vēlāk.
