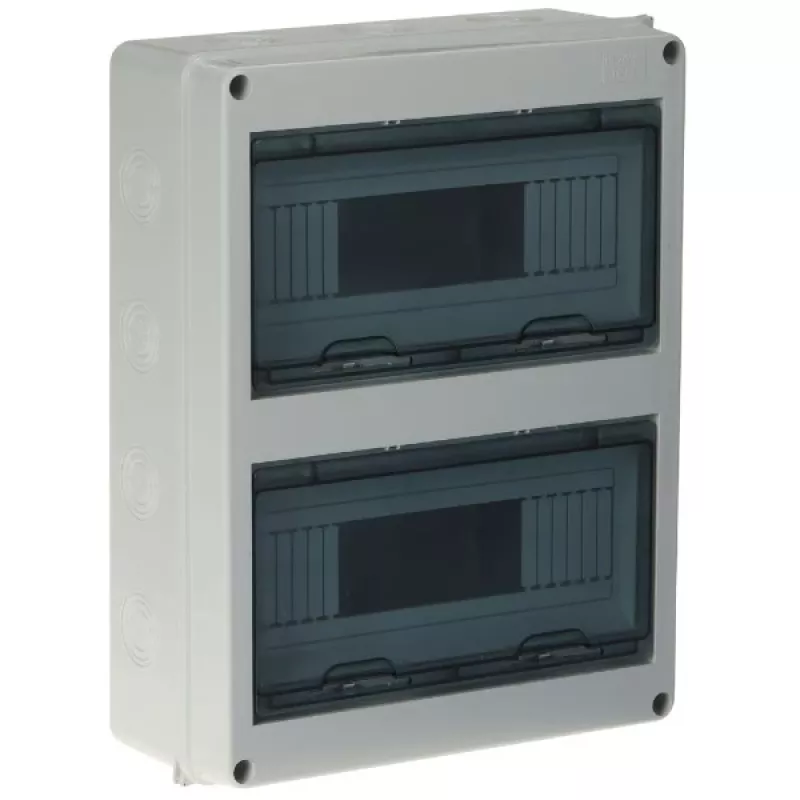

HT-24 Virsmas montāžas hermētiskais sadales panelis, 24 moduļi, IP65, pelēks

Elektroinstalācijas putekļainās, mitrās vai āra vidēs prasa korpusus, kas aizsargā komponentus no mitruma un mehāniskiem triecieniem. HT-24 hermētiskais sadales panelis atbilst šai prasībai ar izturīgu IP65 korpusu, nodrošinot uzticamu aizsardzību slēdžiem, noplūdes strāvas aizsardzības ierīcēm un citām moduļu iekārtām sarežģītos apstākļos.

Kam tas paredzēts

Šis sadales panelis ir paredzēts elektriķiem, sadales paneļu ražotājiem un objektu pārvaldniekiem, kuriem nepieciešams uzticams virsmas montāžas korpuss dzīvojamām, komerciālām vai vieglas rūpniecības vajadzībām. Tas ir īpaši piemērots vietām, kur putekļi, ūdens šļakatas vai fizisks kontakts apdraud elektriskos komponentus.

Galvenās īpašības

• 24 moduļu ietilpība, kas izvietota divās rindās pa 12, nodrošinot plašu DIN sliežu ierīču klāstu.
• IP65 aizsardzība pret putekļiem un ūdens strūklām, padarot to piemērotu āra vai mazgājamām zonām.
• Caurspīdīgas polikarbonāta durvis ļauj vizuāli pārbaudīt uzstādīto iekārtu, neatverot korpusu.
• Triecienizturība IK07, nodrošinot izturību pret mehāniskiem triecieniem.
• Izgatavots no UV izturīga ABS ar pelēku RAL 7035 apdari ilgtermiņa krāsas stabilitātei.
• Ietver divas 12 moduļu DIN sliedes un N+PE spaiļu blokus ātrai uzstādīšanai.
• Iepriekš marķēti izlaušanas punkti augšpusē un apakšā vienkāršo kabeļu ievadīšanu un saglabā korpusa integritāti.
• Atbilst PN-EN 62208 un PN-EN 61439-3 standartiem tukšiem korpusiem un sadales paneļiem.

Specifikācijas

• Montāžas veids: Virsmas montāža
• Moduļu skaits: 24
• Rindu skaits: 2
• Korpusa materiāls: ABS (akrilnitrila butadiēna stirols)
• Durvju materiāls: Polikarbonāts (PC), caurspīdīgs
• Krāsa: Pelēka (RAL 7035)
• Aizsardzības klase: IP65
• Triecienizturība: IK07
• Nominālais izolācijas spriegums (Ui): 500 V AC
• Nominālais darba spriegums (Ue): 230/400 V AC
• Darba temperatūras diapazons: -25°C līdz +60°C
• Glowing stieples tests (korpusam): 650°C
• Glowing stieples tests (strāvu nesošo daļu balstiem): 850°C
• DIN sliede: Iekļauta (2 x 12 moduļu)
• Spaiļu bloki: N+PE iekļauti
• Standartu atbilstība: PN-EN 62208, PN-EN 61439-3
• Kabeļu ievadīšana: Iepriekš marķēti izlaušanas punkti
• UV izturība: Jā

Padomi

Izvēloties kabeļu uzmavas vai cauruļvadu veidgabalus, pārliecinieties, ka tie saglabā korpusa IP65 aizsardzības klasi. Izmantojiet atbilstošus blīvgredzenus un pievelciet saskaņā ar ražotāja griezes momenta specifikācijām. Āra instalācijām apsveriet papildu aizsardzību no tiešiem saules stariem, lai pagarinātu polikarbonāta durvju kalpošanas laiku, lai gan ABS korpuss ir UV izturīgs.
