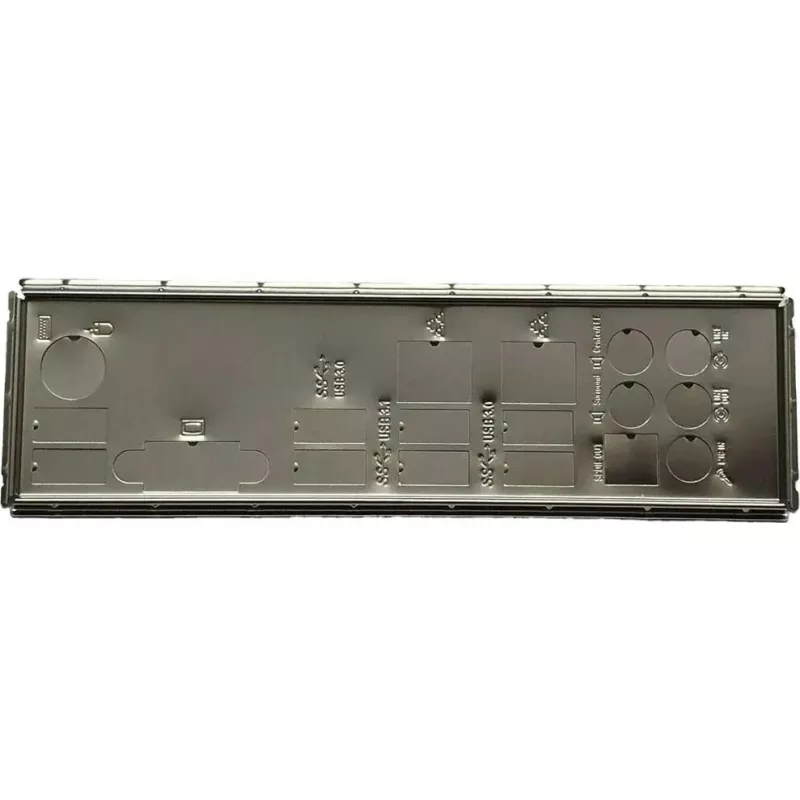

I/O aizsargvairogs Supermicro MCP-260-00118-0N priekš serveru mātesplatēm — aizmugures I/O plate

Supermicro MCP-260-00118-0N aizmugures I/O aizsargvairogs ir nomaināma aizmugures I/O plate, kas īpaši izstrādāta saderīgām Supermicro serveru mātesplatēm. Tas nodrošina precīzus izgriezumus un iezemējumu mātesplates aizmugures savienotājiem, der standarta serveru šasijas aizmugures paneļiem un palīdz uzturēt pareizu portu izlīdzinājumu un aizsardzību pret elektromagnētiskajiem traucējumiem (EMI). Plate ir paredzēta lietošanai, kad oriģinālais I/O aizsargvairogs ir bojāts vai pazudis, vai jauna servera montāžas laikā, lai atbilstu mātesplates portu izkārtojumam.

Priekšrocības

Šis I/O aizsargvairogs piedāvā precīzus portu izgriezumus, kas pielāgoti atbilstošās Supermicro mātesplates izkārtojumam, nodrošinot, ka savienotāji, piemēram, tīkla, USB, seriālie un video, ir pieejami un pareizi izlīdzināti. Aizsargvairogs ietver iezemējuma izciļņus, kas izveido šasijas–mātesplates iezemējumu, atbalstot EMI mazināšanu un stabilu signāla veiktspēju. Tā formas faktors atbilst standarta servera aizmugures paneļa izmēriem, padarot uzstādīšanu vienkāršu saderīgās šasijās, vienlaikus saglabājot strukturālo piemērotību un servera aizmugures plates apdari.

Piemērots

• Bojāta vai pazuduša aizmugures I/O plates nomaiņa saderīgās Supermicro serveru mātesplatēs
• Montāža vai atjaunošana statņu vai torņu serveriem, kuriem nepieciešams atbilstošs I/O izgriezumu izkārtojums
• Pareiza iezemējuma un EMI aizsardzības uzturēšana servera I/O portiem

Galvenās specifikācijas

• Materiāls: štancēts metāls ar iezemējuma izciļņiem kontaktam ar šasiju
• Formas faktors: pilna augstuma servera aizmugures I/O plate, kas saderīga ar standarta šasiju izgriezumiem
• Izgriezumi: precīzas atveres aizmugures portiem (tīkla, USB, seriālajiem, video un citiem mātesplates specifiskajiem savienotājiem)
• Apdare: vadošs pārklājums, lai atbalstītu EMI ekranēšanu un izturību pret koroziju
• Montāža: standarta skrūvju un aizturu vietas drošai piestiprināšanai pie šasijas aizmugures paneļa

Kā lietot

Pirms sākšanas izslēdziet serveri un atvienojiet visus strāvas un perifērijas kabeļus. Noņemiet šasijas aizmugures paneli vai atveriet korpusu saskaņā ar šasijas ražotāja norādījumiem. Izlīdziniet I/O aizsargvairogu tā, lai katrs izgriezums atbilstu mātesplates aizmugures savienotāju izkārtojumam, iespiežot aizsargvairogu šasijas atverē, līdz tas nofiksējas vai iegulstas pareizi, un nostipriniet ar skrūvēm, ja nepieciešams. Pārinstalējiet mātesplati vai savienotājus, ja tie tika noņemti, atkal pievienojiet iekšējos kabeļus un salieciet šasiju. Ieslēdziet sistēmu un pārbaudiet, vai visi aizmugures porti ir pieejami un darbojas.

Ieteikumi

Aizsargvairogs jāuzstāda pirms mātesplates uzstādīšanas, kad vien iespējams, lai nodrošinātu pareizu izlīdzinājumu; pārliecinieties, ka iezemējuma izciļņi saskaras ar šasiju, lai saglabātu EMI aizsardzību. Ja kāds izgriezums nesaskan ar mātesplates portiem, pirms uzstādīšanas piespiedu veidā pārbaudiet mātesplates modeļa saderību. Uzglabājiet neizmantotos aizsargvairogus pretkorozijas iepakojumā un izvairieties no metāla liekšanas, lai saglabātu piemērotību un ekranēšanas īpašības.
