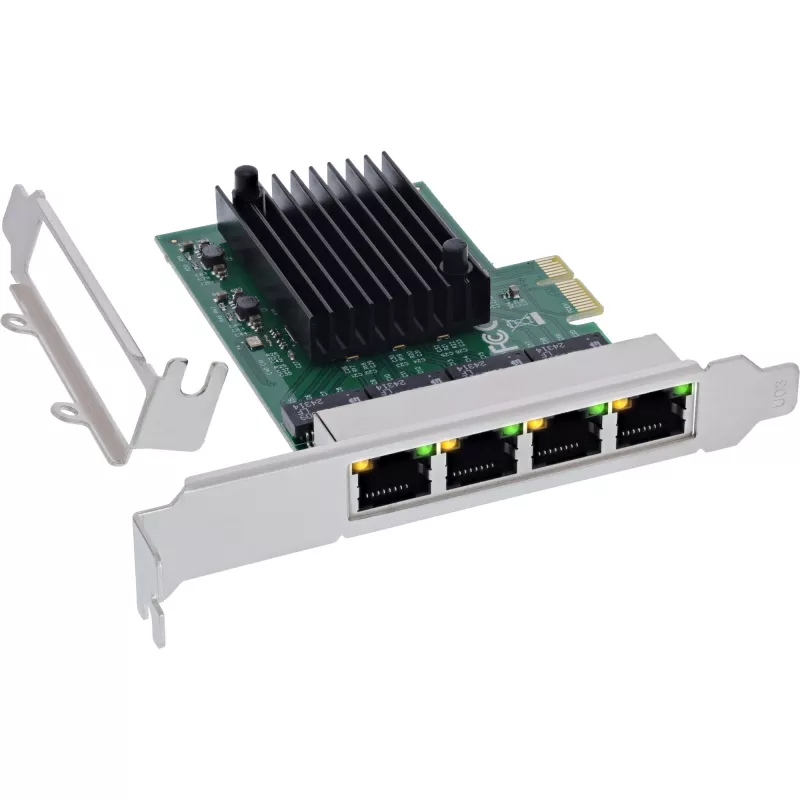

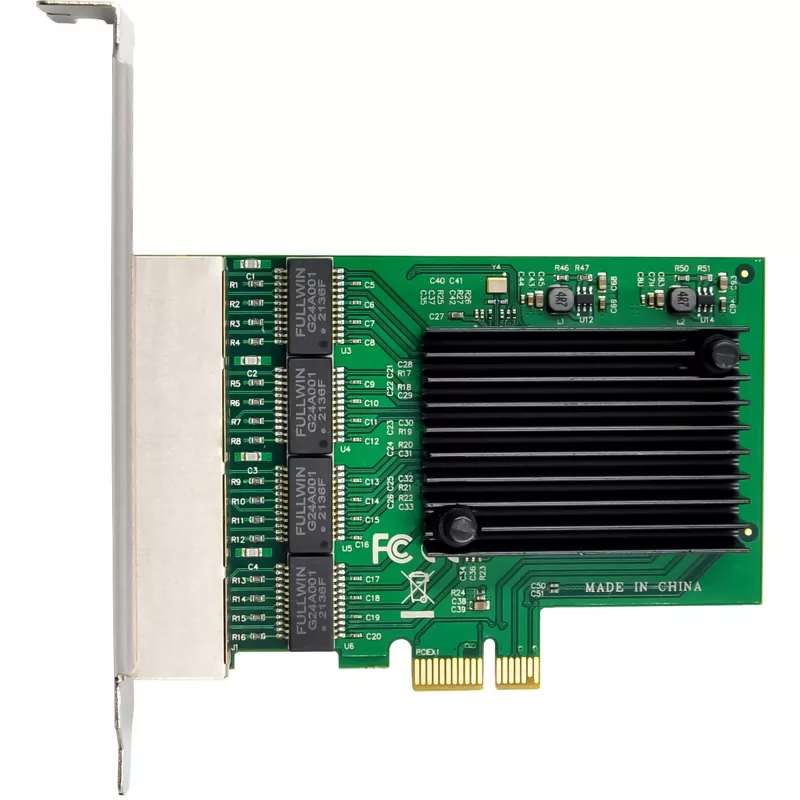

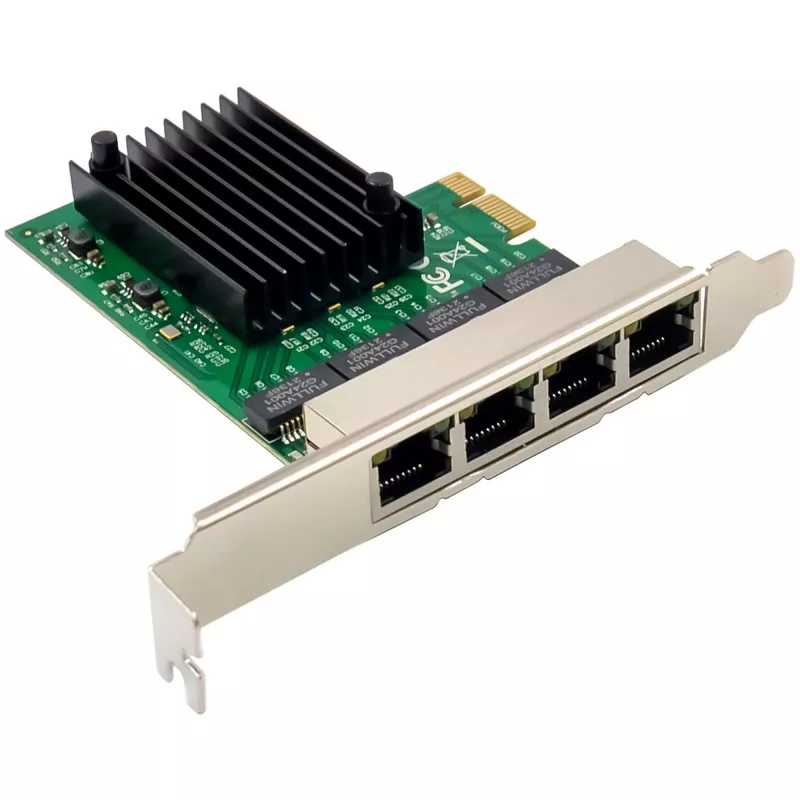

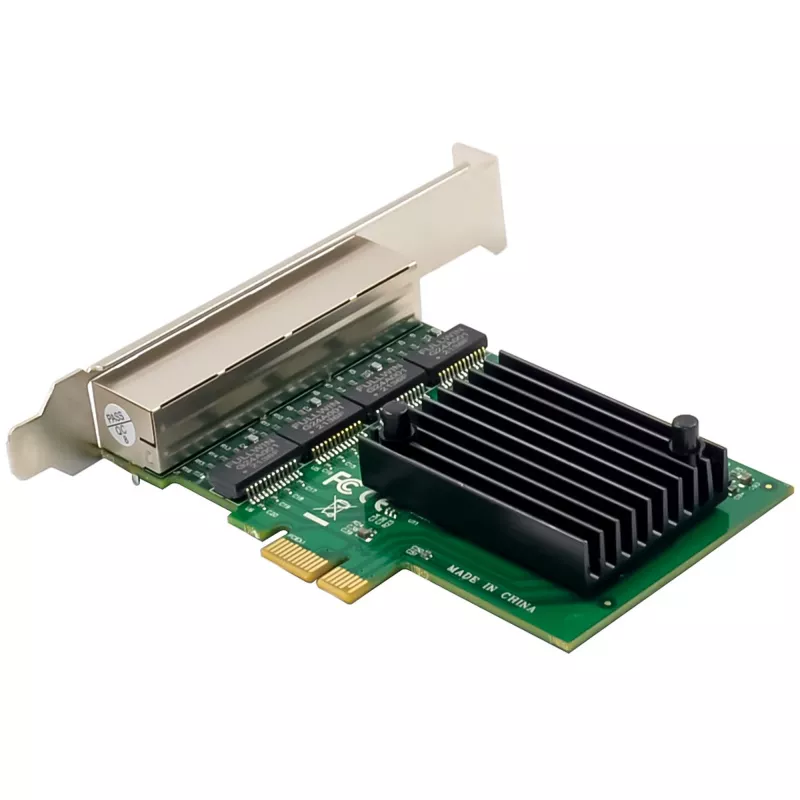

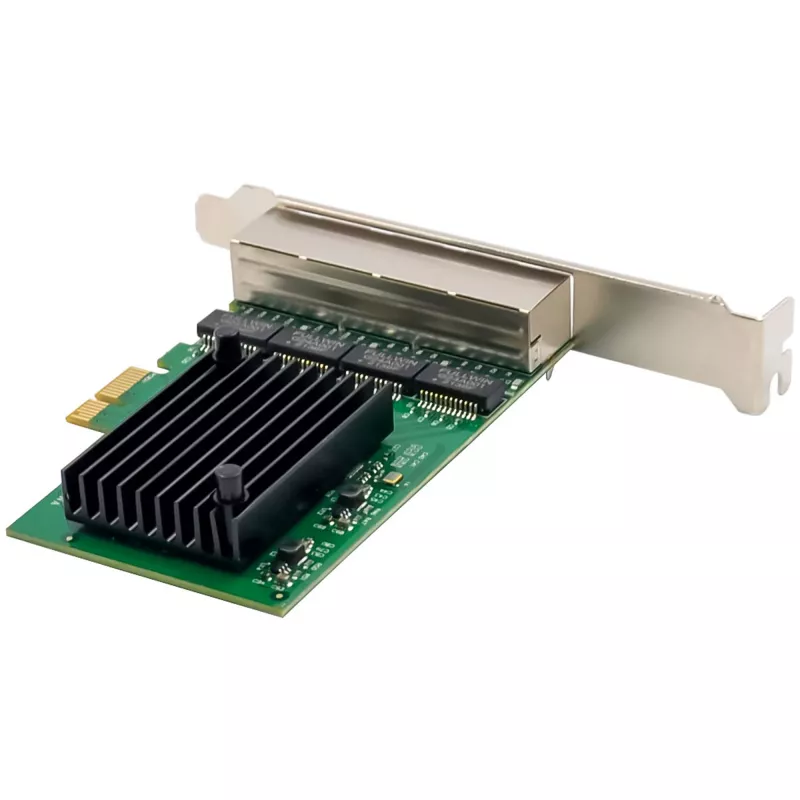

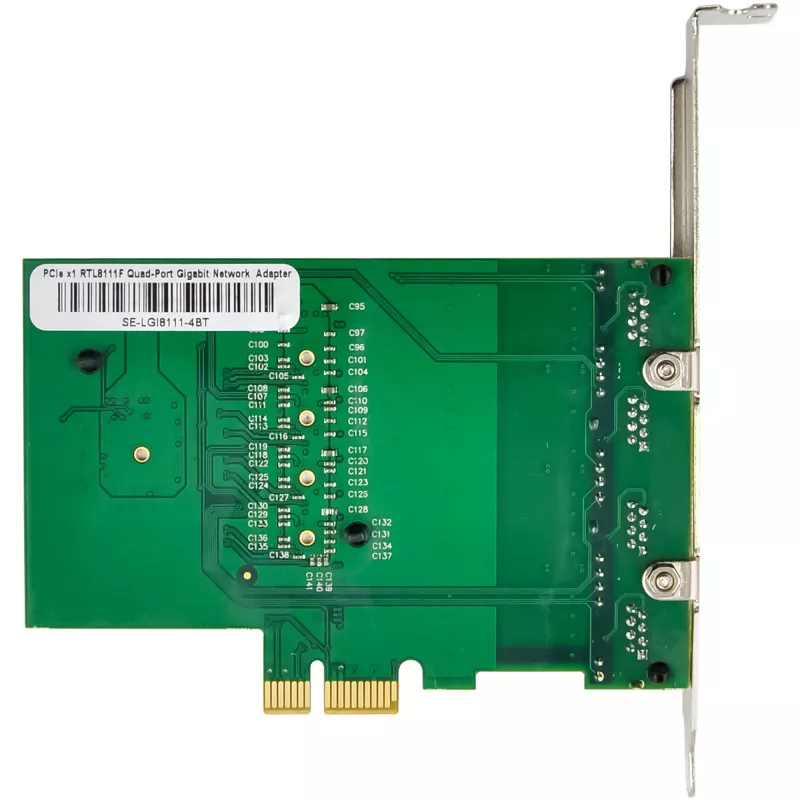

Iekšējā Ethernet tīkla karte InLine 51127B 1000 Mbit/s PCI Express

Četri RJ45 Gigabit porti stabilam un ātram tīkla savienojumam
PCIe x1 saskarne augstai savietojamībai ar dažādām sistēmām
Atbalsta VLAN (802.1Q), jumbo kadrus (līdz 9K) un plūsmas kontroli
Piemērota serveriem, darbstacijām un AV lietojumprogrammām
Komplektā zema profila slotu kronšteins ērtai integrācijai kompaktos korpusos

InLine® Quad Gigabit tīkla karte ir jaudīgs risinājums, lai paplašinātu jūsu sistēmu ar četriem Gigabit Ethernet portiem. Tā ir ideāli piemērota serveriem, darbstacijām un profesionālām AV lietojumprogrammām, un atbalsta modernas tīkla tehnoloģijas maksimālai efektivitātei.
Ar datu pārraides ātrumu līdz 1 Gb/s vienam portam karte nodrošina stabilu tīkla savienojumu ar automātisko vienošanos un atbalsta Wake-on-LAN (WOL), VLAN (802.1Q) un jumbo kadrus (līdz 9K). Izmantotais Realtek RTL8111F mikroshēmojums nodrošina uzticamu veiktspēju un energoefektivitāti.
Pateicoties PCIe x1 saskarnei, tīkla karte ir saderīga ar plašu sistēmu klāstu un nodrošina efektīvu datu pārraidi. Piegādātais zema profila slotu kronšteins atvieglo uzstādīšanu kompaktos korpusos.
Tehniskie dati:

Kopnes tips: PCIe v1.1 (2.5 GT/s) x1 josla
Savienojums: 4 x RJ45 (varš)
Datu pārraides ātrums: 10/100/1000 Mb/s (Gigabit Ethernet)

Atbalstītie ātrumi:

10/100 Mb/s pusdupleksā režīmā
10/100/1000 Mb/s pilndupleksā režīmā

Maksimālais kabeļa garums:
10BASE-T: 3. kategorija vai augstāka (līdz 100 m)
100BASE-TX: 5. kategorija vai augstāka (līdz 100 m)
1000BASE-T: 5e kategorija vai augstāka (līdz 100 m)

Mikroshēmojums: Realtek RTL8111F + ASM1184e
Atbalstītie protokoli: IPv4, IPv6
Izmēri: 100 mm x 69 mm (PCIe plate)

Tīkla un protokolu atbalsts:

Atbalstītie IEEE standarti:

IEEE 802.3 (Ethernet), IEEE 802.3u (Fast Ethernet), IEEE 802.3ab (Gigabit Ethernet)
IEEE 802.3x (plūsmas kontrole), IEEE 802.1Q (VLAN)
IEEE 802.1P 2. slāņa prioritāšu kodēšana

Funkcijas:

Automātiskā vienošanās (10/100/1000 Mb/s)
Atbalsta Wake-on-LAN (WOL)
Atbalsts Jumbo kadriem (līdz 9K)

Operētājsistēmu atbalsts:

Windows: 11, 10, 8, 7
Windows Server: 2008 R2, 2016, 2019, 2021
Linux: no kodola versijas 2.6.30

Vides apstākļi:

Darba temperatūra: 0 °C līdz 55 °C
Uzglabāšanas temperatūra: -40 °C līdz 70 °C
Maksimālais mitrums: 90 %

Piegādes komplekts:

1x InLine® Quad Gigabit tīkla karte, 4x RJ45 1 Gb/s
1x zema profila slotu kronšteins
1x draiveru CD
1x lietošanas pamācība (vācu/angļu valodā)

InLine 51127B. Resursdatora saskarne: PCI Express. Izcelsmes valsts: Taivāna. Mikroshēmojums: Realtek RTL8111F. Atbalstītās Windows operētājsistēmas: Windows 10, Windows 11, Windows 7, Windows 8, atbalstītās Linux operētājsistēmas: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, atbalstītās servera operētājsistēmas: Windows Server 2008 R2, Windows Server 2016, Windows Server 2019. Platums: 100 mm, dziļums: 69 mm

Lietošana

Uzstādiet karti brīvā PCIe x1 slotā uz mātesplates un nostipriniet to ar standarta vai zema profila kronšteinu atkarībā no korpusa tipa. Pievienojiet tīkla kabeļus RJ45 portiem un nodrošiniet atbilstošu kabeļu kategoriju vajadzīgajam ātrumam. Instalējiet draiverus no piegādātā CD vai lejupielādējiet jaunākos draiverus no ražotāja, ja nepieciešams. Konfigurējiet tīkla iestatījumus operētājsistēmā, iespējojiet VLAN vai jumbo kadrus, kur nepieciešams, un aktivizējiet Wake-on-LAN BIOS un OS, ja nepieciešams.

Ieteikumi

Izmantojiet atbilstošus Ethernet kabeļus (Cat5e vai augstāku Gigabit savienojumam) un uzturiet programmaparatūru/draiverus atjauninātus. Nodrošiniet, lai resursdatora sistēma nodrošina pietiekamu dzesēšanu un BIOS iestatījumi ļauj PCIe ierīces darbību un Wake-on-LAN, ja to izmanto.
