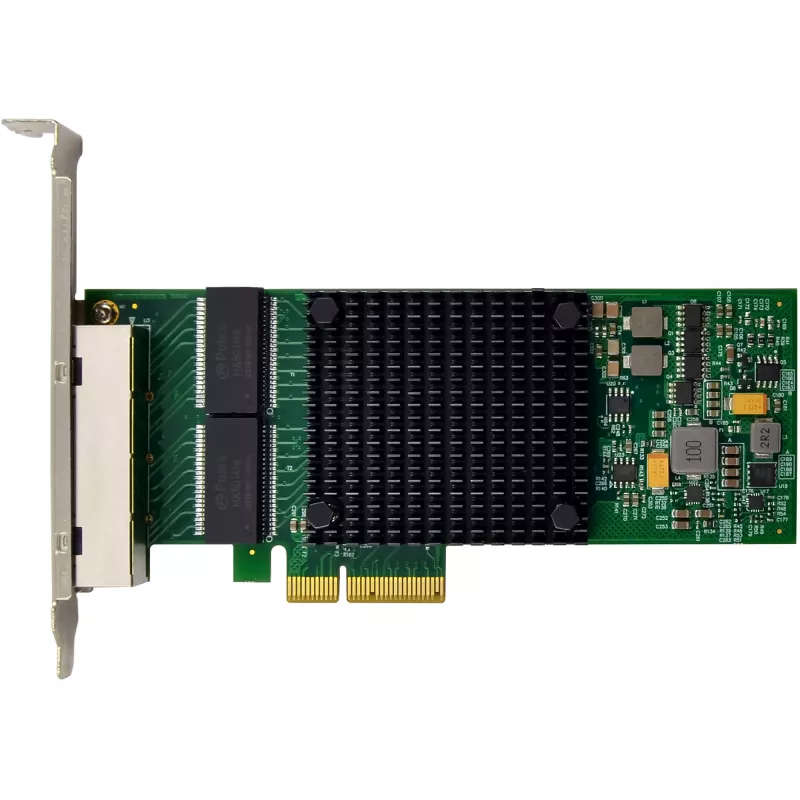

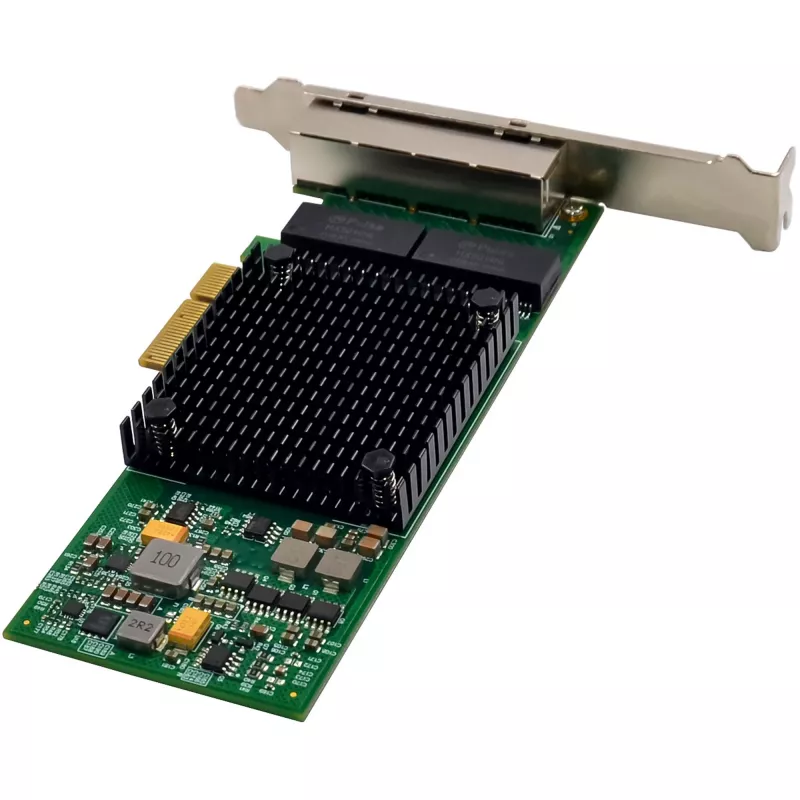

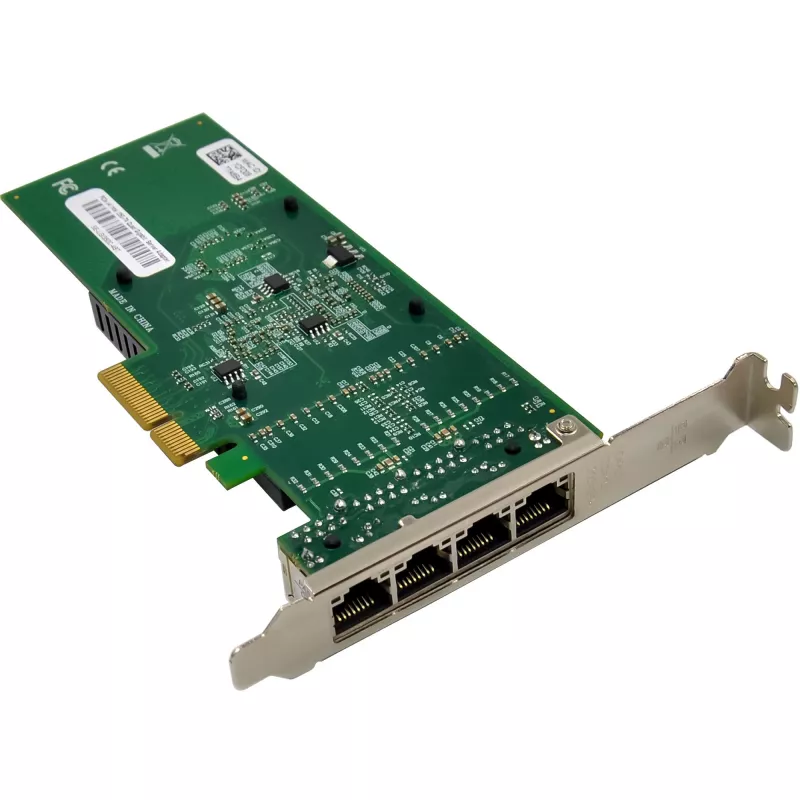

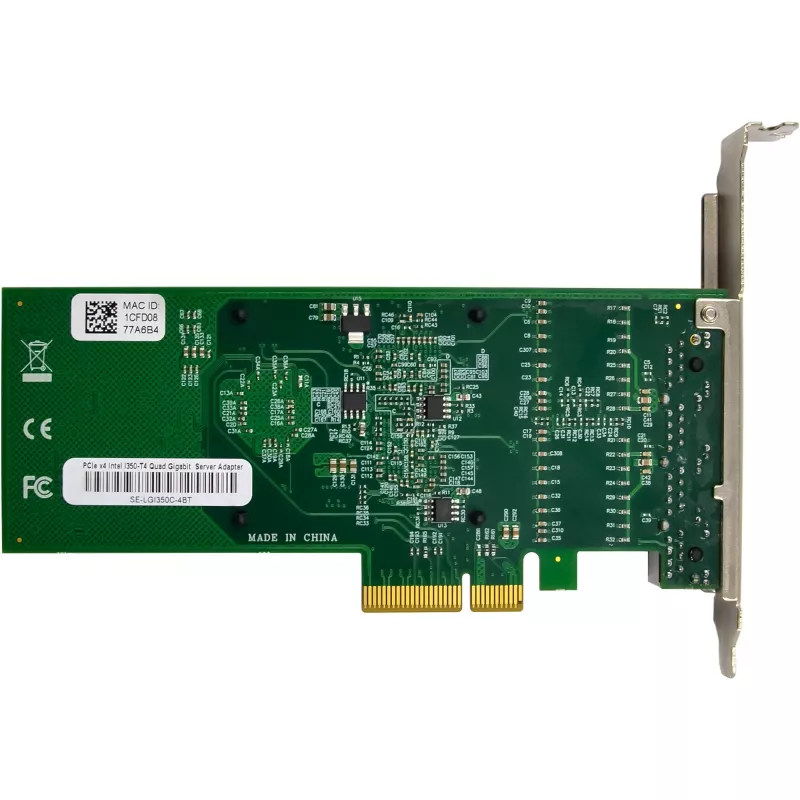

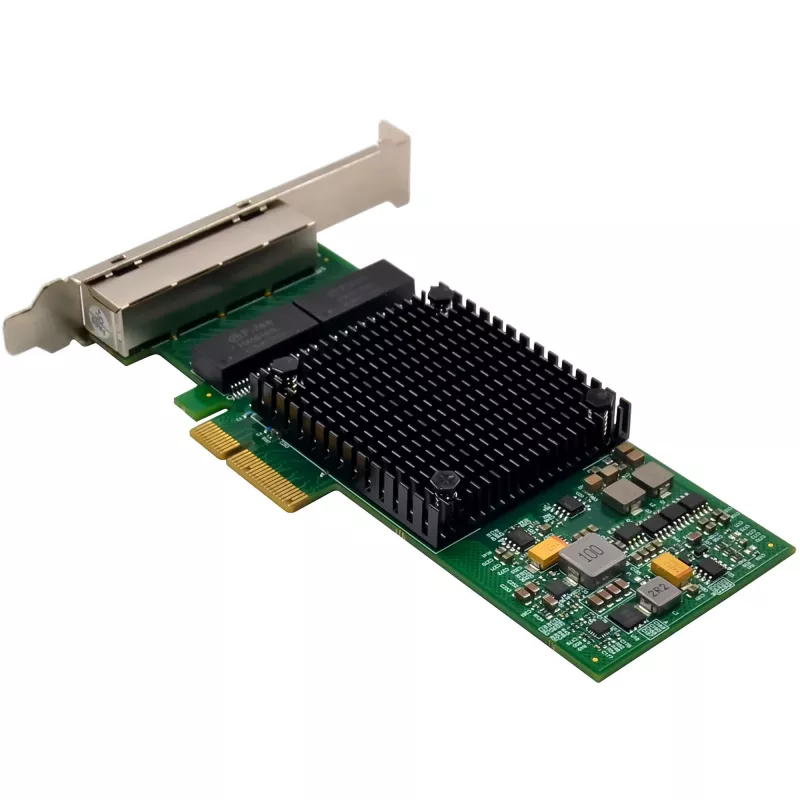

Iekšējā Ethernet tīkla karte InLine 51127E 1000 Mbit/s PCI Express

Četri RJ45 gigabitu portijaudīgiem un stabiliem tīkla savienojumiem
PCIe x4 saskarnear saderību ar x4, x8 un x16 slotiem
Atbalsta energoefektīvu Ethernet (EEE), VLAN (802.1Q) un Jumbo kadrus
Ideāli virtualizētām vidēm un iSCSI lietojumprogrammām
Intel I350AM2*2 mikroshēmojumsaugstai veiktspējai un optimizētai enerģijas pārvaldībai

InLine® četru gigabitu tīkla karteir īpaši izstrādāta lietošanai serveros un datu centrosun piedāvā augstas veiktspējas tīkla savienojumusar četriem RJ45 gigabitu portiem. Tā ir ideāli piemērota virtualizētām vidēm, iSCSI lietojumprogrammāmun profesionālām tīkla infrastruktūrām.
Pateicoties PCIe v2.1 (x4), karte nodrošina lielu datu joslas platumuun ir saderīga ar x4, x8 un x16 slotiem. Mūsdienīgas funkcijas, piemēram, energoefektīvs Ethernet (EEE), DMA apvienošanaun elastīga I/O virtualizācija (līdz 32 virtuāliem portiem)nodrošina ļoti efektīvu tīkla apstrādi.
Tehniskie dati:

Kopnes tips un PCIe: PCIe v2.1 (5 GT/s) x4 līnijas (saderīgs ar x4, x8, x16 slotiem)
Savienojums: 4 x RJ45 (varš)
Mikroshēmojums: Intel I350AM2*2
Atbalstītie interneta protokoli: IPv4, IPv6
Izmēri: 155 mm x 69 mm (PCIe plate)

Dupleksie režīmi:

Pusduplekss: 10/100 Mb/s
Pilnais duplekss: 10/100/1000 Mb/s

Maksimālais kabeļa garums:

10BASE-T: 3. kategorija vai augstāka (līdz 100 m)
100BASE-TX: 5. kategorija vai augstāka (līdz 100 m)
1000BASE-T: 5.e kategorija vai augstāka (līdz 100 m)

Funkcijas:

Automātiskā saskaņošana: Automātiska savienojuma ātruma pielāgošana
Wake on LAN (WOL): Attālināta datora palaišana iespējama
Jumbo kadri: Lielāku datu pakešu pārraide līdz aptuveni 9K

Papildu tehniskā informācija
IEEE standarti:

IEEE 802.3: Pamatstandarts Ethernet
IEEE 802.3u: Fast Ethernet - 100 Mb/s
IEEE 802.3ab: Gigabit Ethernet - 1000 Mb/s pa varu
IEEE 802.3x: Plūsmas kontrole - datu plūsmas kontrole
IEEE 802.1Q: VLAN - sadalīšana loģiskos tīklos
IEEE 1588/802.1AS: Precīzai laika sinhronizācijai

Citas funkcijas:

Kontrolsummu atslogošana: Samazina procesora slodzi kontrolsummu aprēķinos
Pārtraukuma līmeņi: INTA, INTB, INTC, INTD, MSI, MSI-X
Pārtraukuma intensitātes kontrole: pārtraukuma ātruma ierobežošana
Atbalsts saņemšanas puses mērogošanai (RSS)
Virtuālās mašīnas: Atbalsts ierīču rindām un nākamās paaudzes VMDq (līdz 8 VM)
Pārvaldības statistika un RMON atbalsts

Operētājsistēmu atbalsts:

Windows: 11, 10, 8, 7
Windows Server: 2008 R2, 2016, 2019, 2021
Linux: no kodola versijas 2.6.30

Vides apstākļi:

Darba temperatūra: 0 °C līdz 55 °C
Uzglabāšanas temperatūra: -40 °C līdz 70 °C
Maksimālais mitrums: 90 %

Piegādes komplekts:

1x InLine® četru gigabitu tīkla karte, 4x RJ45 1 Gb/s

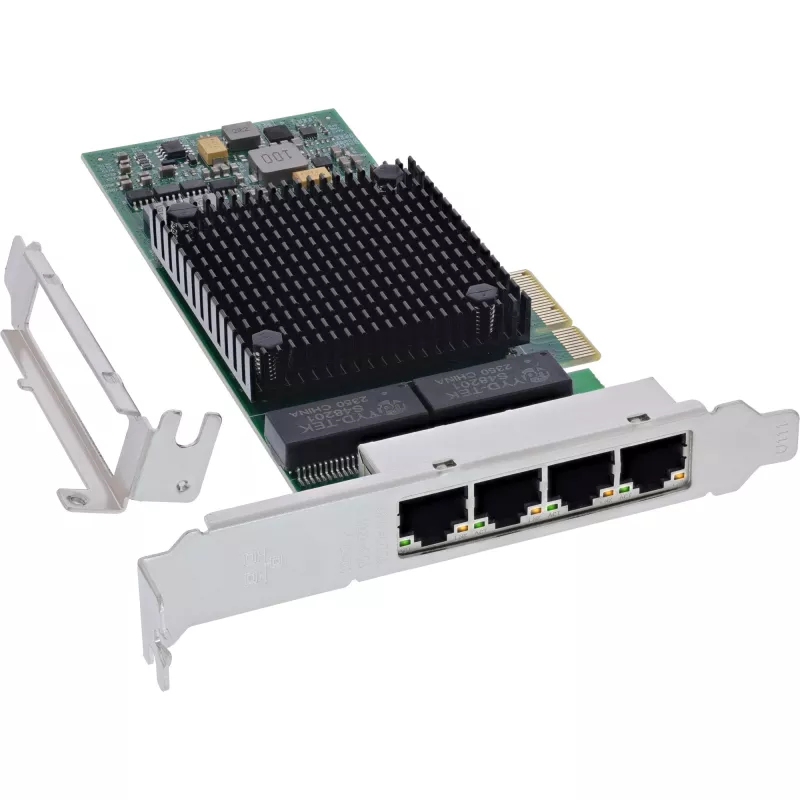

1x zema profila slota kronšteins
1x draiveru CD
1x lietotāja rokasgrāmata (vācu/angļu)

InLine 51127E. Resursdatora saskarne: PCI Express. Izcelsmes valsts: Taivāna. Atbalstītās Windows operētājsistēmas: Windows 10, Windows 11, Windows 7, Windows 8, atbalstītās Linux operētājsistēmas: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, atbalstītās serveru operētājsistēmas: Windows Server 2008 R2, Windows Server 2016, Windows Server 2019. Platums: 155 mm, dziļums: 69 mm. Iepakojuma svars: 122 g

Lietošanas pamācība

Ievietojiet karti brīvā PCIe x4, x8 vai x16 slotā izslēgtā sistēmā un nostipriniet to ar kronšteinu. Savienojiet tīkla kabeļus ar četriem RJ45 portiem, izmantojot atbilstošus Cat5e/Cat6 kabeļus gigabitu darbībai. Palaidiet sistēmu un instalējiet draiverus no komplektā iekļautā CD vai lejupielādējiet jaunākos draiverus no ražotāja vietnes. Konfigurējiet IP iestatījumus, VLAN (802.1Q) un visas virtualizācijas vai atslogošanas funkcijas operētājsistēmā vai hipervizorā pēc nepieciešamības.

Ieteikumi

Uzticamiem gigabitu savienojumiem izmantojiet Cat5e vai labākus kabeļus un pārliecinieties, ka slēdžu porti atbalsta nepieciešamās funkcijas (VLAN, Jumbo kadri, EEE). Virtualizētās izvietošanas gadījumā iespējojiet atbalstītās ierīču rindas un RSS/VMDq atslogošanu, lai sadalītu tīkla apstrādi un samazinātu resursdatora CPU slodzi. Uzturiet draiverus atjauninātus, lai nodrošinātu labāko savietojamību un veiktspēju.
