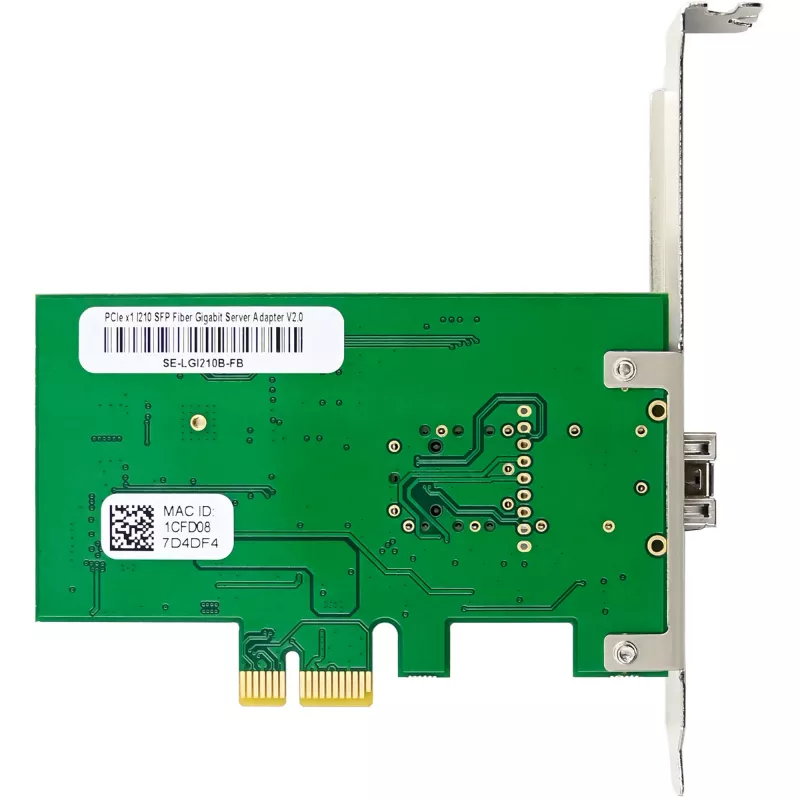

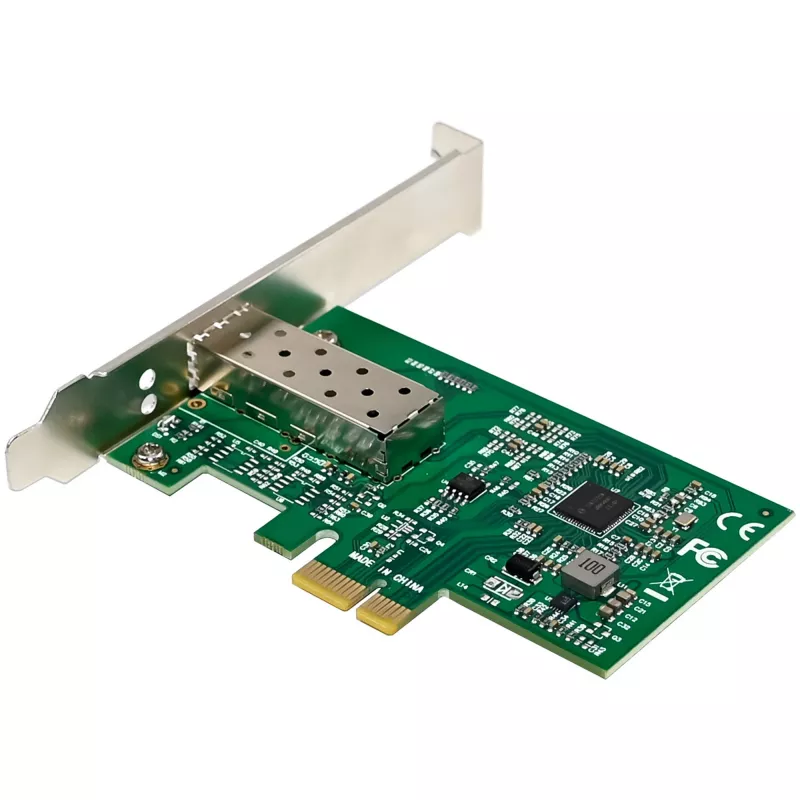

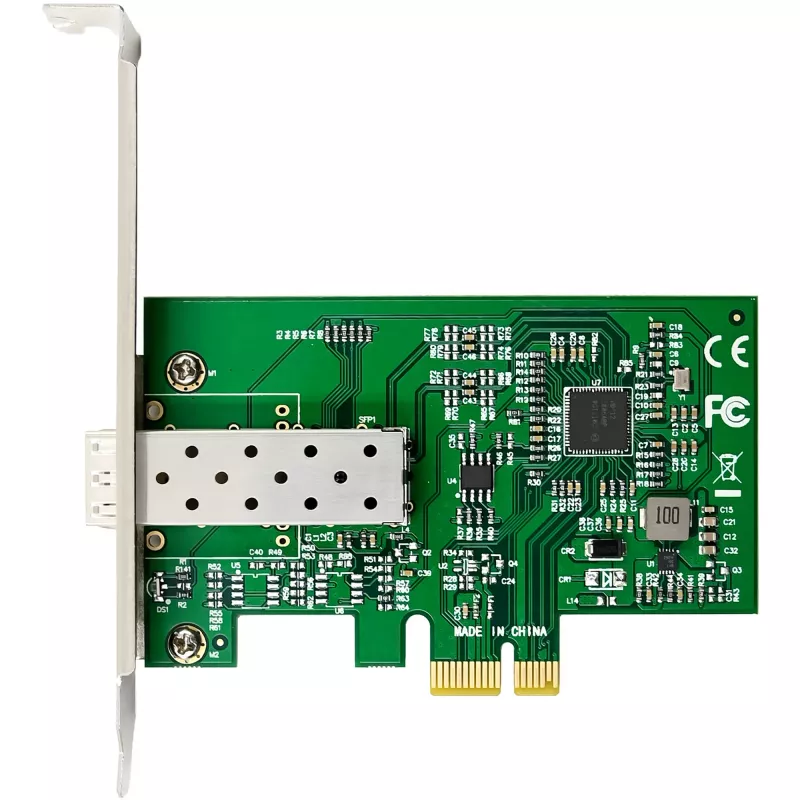

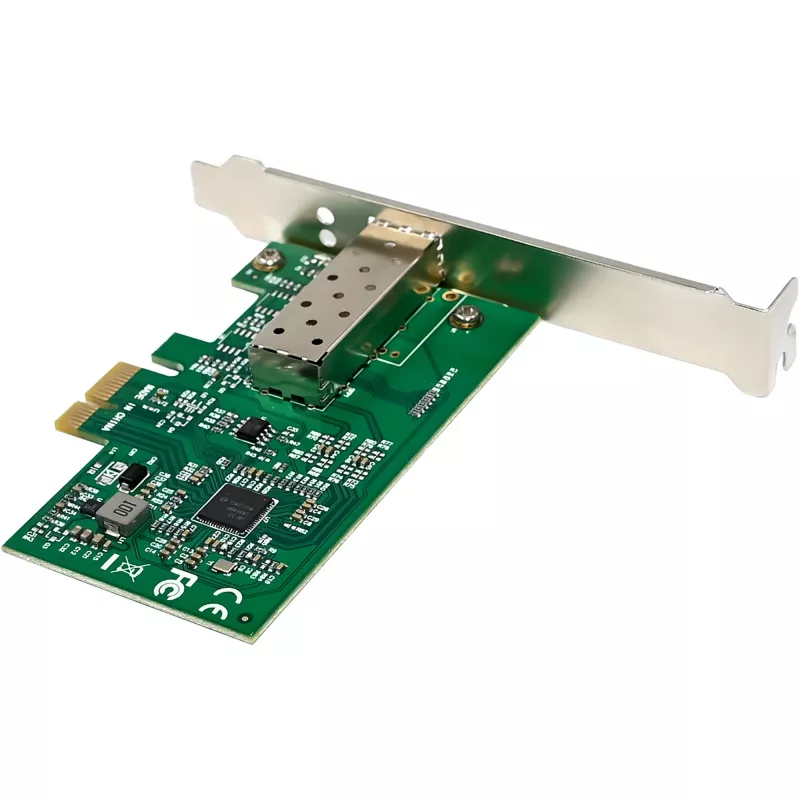

Iekšējā tīkla karte InLine 51125N optiskās šķiedras 1000 Mbit/s PCI Express

Plašs optiskās šķiedras tīkla savienojumsar līdz 1 Gb/s (optiskā šķiedra)
Atbalsta 1000BASE-SX/LX/BXelastīgām izvietošanas iespējām
Jaudīgs Intel WGI210CS mikroshēmojumsoptimālai stabilitātei
PCIe x1 saskarnear standarta un zema profila kronšteinu
Saderīgs ar Windows, Linux, FreeBSDun virtualizācijas sistēmām

Šī InLine® Gigabit tīkla karte, 1x SFP optiskā šķiedra 1Gb/s tika izstrādāta izmantošanai galddatoru, serveru un iegulto sistēmu vidē un atbilst mūsdienu prasībām attiecībā uz energoefektivitāti, formas faktoru un tīkla stabilitāti. Tā ir aprīkota ar SFP slotu, kas atbalsta dažādus optisko šķiedru raiduztvērējus un tādējādi nodrošina elastīgus tīkla savienojumus dažādiem attālumiem un mediju tipiem.

Atbalstot pašreizējos tīkla protokolus un funkcijas, piemēram, VLAN atzīmēšanu, plūsmas vadību, jumbo kadrus vai kontrolsummas pārvietošanu, karte ir piemērota gan standarta tīkliem, gan specializētām lietojumprogrammām, piemēram, audio-video pārraidei saskaņā ar IEEE 802.1Qav. Karte tiek uzstādīta caur PCIe slotu (PCI Express 2.1), ļaujot to viegli integrēt esošajās sistēmās.
Tehniskie dati:

Kopnes veids: PCIe v2.1 (5.0 GT/s) x1 josla
Datu pārraides ātrums: 1 Gb/s (optiskā šķiedra)
Mikroshēmojums: Intel WGI210CS
Atbalstītie protokoli: IPv4, IPv6
Izmēri: 96 mm x 62 mm (PCIe plate)

Atbalstītie tīkla režīmi:
Karte var izmantot dažādus optiskās šķiedras savienojumus, tostarp:

1000BASE-SX (daudzmodu): Īsiem attālumiem ar gaismas signāliem.
1000BASE-LX (vienmoda): Garākiem attālumiem ar plānāku optisko šķiedru.
1000BASE-BX (vienmodas WDM): Speciāliem lietojumiem, kur augšupielāde un lejupielāde notiek pa vienu šķiedru.

Atbalstītās saskarnes:

Serializer-Deserializer (SerDes) priekš 1000BASE-SX/LX (optiskā šķiedra - IEEE 802.3)
Serializer-Deserializer (SerDes) priekš 1000BASE-KX (IEEE 802.3ap)
1000BASE-BX (PICMIG 3.1) gigabitu aizmugures savienojumu lietojumiem
SGMII (Serial-GMII specifikācija) saskarne priekš SFP (SFP MSA INF-8074i)/ārējiem PHY savienojumiem


Atbalstītās tīkla funkcijas:

IEEE 802.3x Plūsmas vadība: Palīdz izvairīties no datu pārslodzes tīklā.
IEEE 802.1q VLAN: Ļauj sadalīt tīklu vairākos virtuālos tīklos.
Receive-side Scaling (RSS): Sadala ienākošos tīkla datus vairākiem CPU kodoliem slodzes līdzsvarošanai un labākai veiktspējai ar daudzkodolu procesoriem.
Jumbo kadri līdz 9K: Ļauj lielākus datu paketes efektīvākai pārraidei.
Kontrolsummas pārvietošana (Checksum Offloading): Atvieglo procesoru, aprēķinot kontrolsummas, lai uzlabotu veiktspēju.


Vides apstākļi:

Darba temperatūra: 0 °C līdz 55 °C
Uzglabāšanas temperatūra: -40 °C līdz 70 °C


Atbalstītās operētājsistēmas:

Windows: 11, 10, 8, 7
Windows Server: 2008 R2, , 2012, 2016, 2019, 2022
Linux: no kodola versijas 2.6.30
Citas: FreeBSD, virtualizācijas vides (piem., VMware ESXi)


Piegādes komplekts:

1x InLine® Gigabit tīkla karte

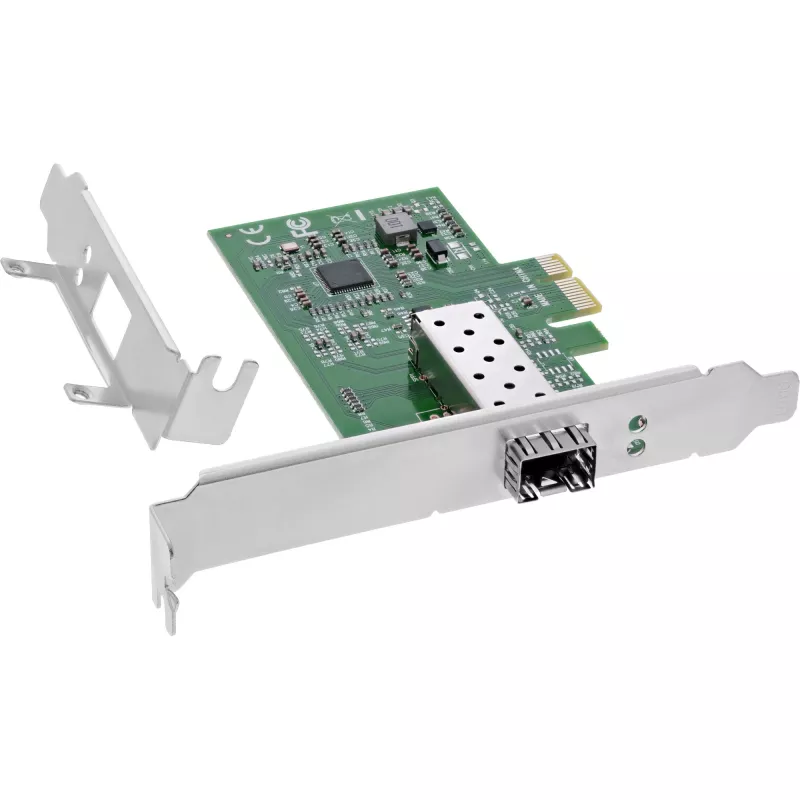

1x zema profila slota kronšteins
1x draiveru CD
1x lietotāja rokasgrāmata (vācu/angļu)

InLine 51125N. Host interfeiss: PCI Express, Optiskās šķiedras savienotājs: SFP. Windows operētājsistēmas atbalstītas: Windows 10, Windows 11, Windows 7, Windows 8, Linux operētājsistēmas atbalstītas: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Serveru operētājsistēmas atbalstītas: Windows Server 2008 R2, Windows Server 2012, Windows Server 2016, Windows Server 2019, Windows.... Platums: 96 mm, Dziļums: 62 mm. Iepakojuma svars: 43 g. Savienojamības tehnoloģija: Vadu, Tīkla standarti: IEEE 802.1Q, IEEE 802.3x, Saskarne: Optiskā šķiedra

Kā lietot

Izslēdziet saimnieksistēmu, ievietojiet tīkla karti brīvā PCIe x1 slotā un nostipriniet to ar komplektā iekļauto kronšteinu (standarta vai zema profila, kā nepieciešams). Uzstādiet atbilstošu SFP raiduztvērēju izvēlētajam optiskās šķiedras tipam (SX, LX vai BX) un pievienojiet optiskās šķiedras kabeli. Ieslēdziet sistēmu un instalējiet draiverus no komplektā iekļautā CD vai ražotāja vietnes, ja operētājsistēma automātiski neatpazīst karti. Konfigurējiet tīkla iestatījumus (IP, VLAN, plūsmas vadību, MTU jumbo kadriem) saimniekoperētājsistēmā vai tīkla pārvaldības programmatūrā.

Ieteikumi

Izmantojiet sertificētus SFP raiduztvērējus, kas saderīgi ar 1000BASE-SX/LX/BX, un ievērojiet ieteicamās optiskās šķiedras apstrādes prakses. Daudzkodolu sistēmām iespējojiet Receive-side Scaling (RSS) un pārvietošanas funkcijas draiverī, lai uzlabotu caurlaidspēju un CPU izmantošanu. Nodrošiniet, ka kartes darba temperatūra paliek noteiktajā diapazonā, lai nodrošinātu drošu darbību.
