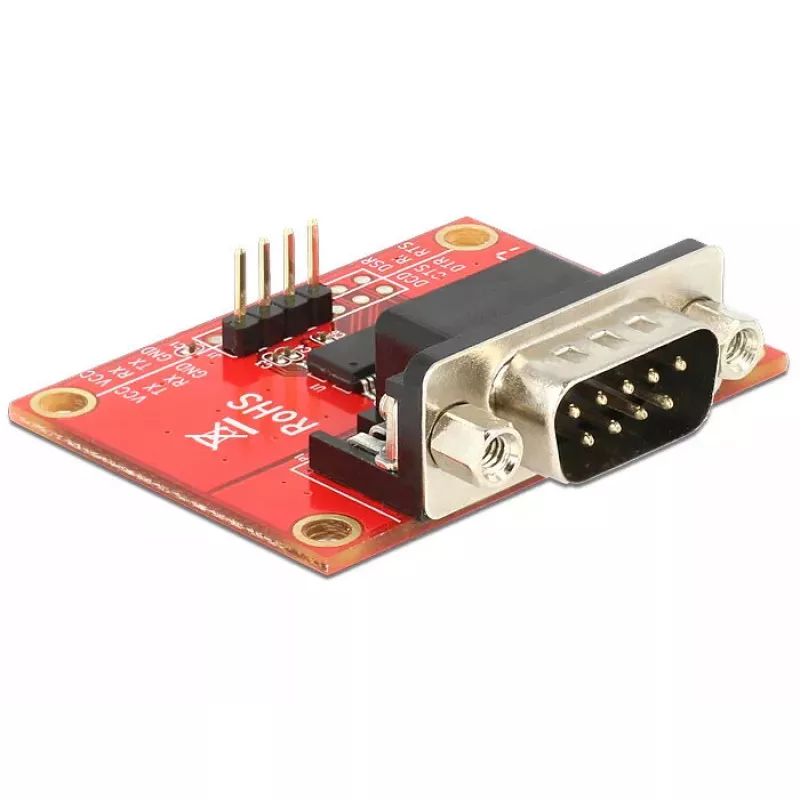

Iekšējais seriālais adapteris DeLOCK 65628

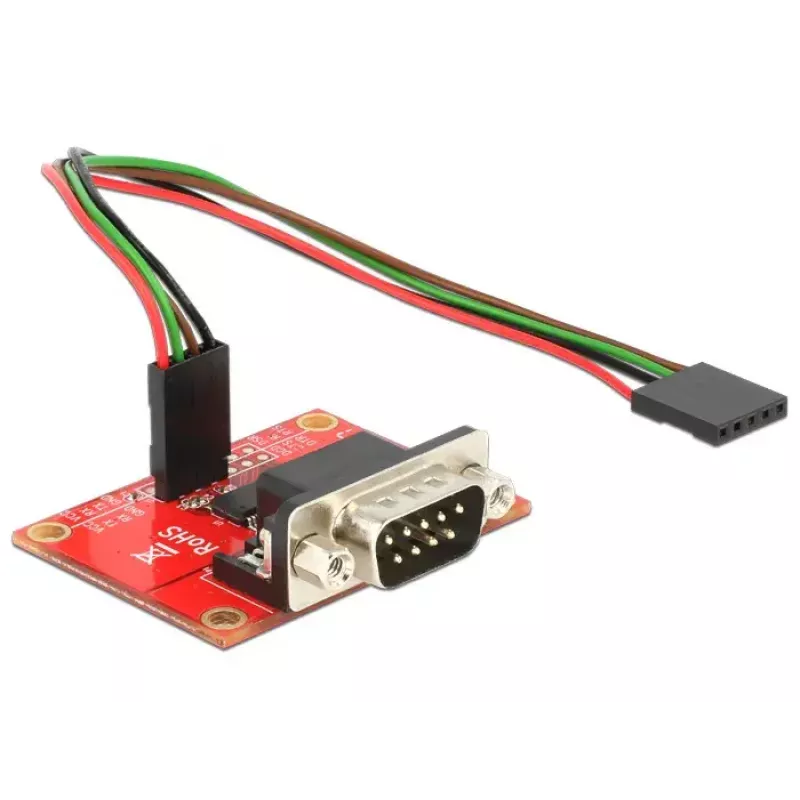

Iekšējais seriālais adapteris DeLOCK 65628 ir iekšējs seriālais adapteris, kas nodrošina uzticamu seriālo saziņu starp resursdatoru sistēmu un perifērijas ierīcēm. Tas piedāvā seriālo resursdatora saskarni un seriālo izvades saskarni un ir paredzēts uzstādīšanai sistēmās, kur nepieciešami kompakti izmēri. Adapteris ietver kabeli, lai savienotu seriālo ierīci, izmantojot 4 kontaktu savienotāju (RX un TX), ar Raspberry Pi GPIO saskarni, ļaujot veikt tiešu seriālo datu pārraidi, tiklīdz sistēma ir atbilstoši konfigurēta.

Priekšrocības

DeLOCK 65628 piedāvā kompaktus izmērus (48 × 43 × 16 mm), kas ir piemēroti šauriem korpusiem un vienkāršai iekšējai uzstādīšanai. Gan resursdatora, gan izvades saskarnes izmanto seriālos savienojumus, lai nodrošinātu konsekventu datu pārraidi. Komplektā ietilpst nepieciešamais kabelis savienošanai ar Raspberry Pi GPIO 4 kontaktu savienotāju, vienkāršojot iestatīšanu iegultajiem un izstrādes projektiem.

Piemērots

• Iegultās sistēmas, kurām nepieciešama UART/seriālā saziņa
• Seriālo perifērijas ierīču savienošana ar Raspberry Pi, izmantojot GPIO (RX/TX)
• Izstrādes plates un prototipēšana ar seriālajām ierīcēm
• Kompaktas instalācijas, kur nepieciešams iekšējs seriālais adapteris

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 65628
• EAN: 4043619656288
• Resursdatora saskarne: Seriālā
• Izvades saskarne: Seriālā
• Iekšējs: Jā
• Izmēri (P × D × A): 48 × 43 × 16 mm

Lietošanas pamācība

Uzstādiet adapteri savā korpusā un pievienojiet komplektā iekļauto kabeli adaptera 4 kontaktu savienotājam (nodrošinot pareizu RX un TX izlīdzināšanu). Pievienojiet kabeļa otru galu Raspberry Pi GPIO kontaktiem RX un TX. Ieslēdziet resursdatoru sistēmu un konfigurējiet operētājsistēmas seriālā porta iestatījumus (bodu pārraides ātrums, paritāte, stop biti) atbilstoši pievienotās ierīces prasībām. Pārbaudiet savienojumu ar termināļa programmatūru vai seriālās saziņas rīku.

Ieteikumi

Pirms pievienošanas iepazīstieties ar sava Raspberry Pi GPIO kontaktu izvietojumu un seriālās ierīces dokumentāciju, lai apstiprinātu sprieguma līmeņus un signāla orientāciju. Pārliecinieties, ka sistēma ir izslēgta, veicot fiziskus savienojumus, lai izvairītos no bojājumiem. Konfigurējiet atbilstošus seriālos parametrus programmatūrā, lai nodrošinātu uzticamu saziņu.
