Iekšējais strāvas kabelis DELOCK 84540 — 4-pin PWM uz 4×4-pin PWM sadalītājs, 0,4 m

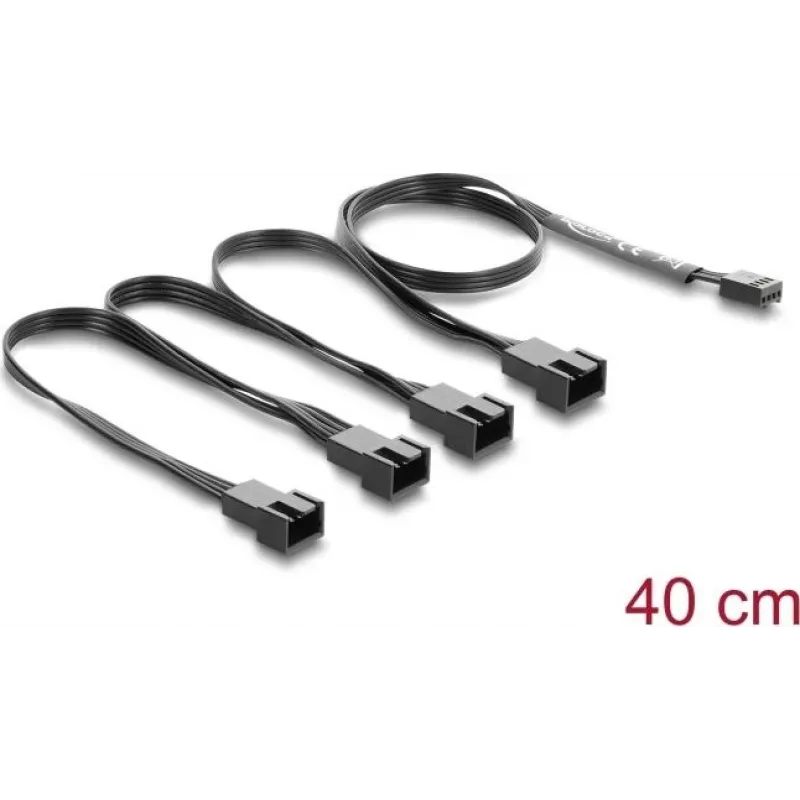

DELOCK 84540 iekšējais strāvas kabelis ir 0,4 m PWM sadalītājs, kas pārveido vienu 4-pin PWM savienotāju četros 4-pin PWM izejas savienotājos. Kabelis ietver vienu 4-pin PWM ieejas savienotāju un četrus 4-pin PWM izejas savienotājus, ļaujot vairākiem PWM vadāmiem ventilatoriem vai perifērijas ierīcēm personālā datora vai servera korpusā saņemt strāvu un signālus no viena mātesplates savienotāja. Kompaktais 0,4 m garums un melnā krāsa padara to piemērotu kārtīgai vadu izvietošanai korpusos un statīvos, kur nepieciešams īss, iekšējs ventilatoru kabelis.

Priekšrocības

Šis Delock 4-pin PWM uz 4×4-pin PWM sadalītājs nodrošina centralizētu vairāku ventilatoru vadību, izmantojot vienu PWM savienotāju, samazinot nepieciešamību pēc papildu ventilatoru kontrolieriem vai vairākiem mātesplates savienotājiem. Ar 22 AWG vadu un atbalstu tipiskām 12 V ventilatoru sistēmām, kabelis nodrošina vienlaicīgu strāvas un PWM signāla sadali, saglabājot iekšējo kabeļu pārvaldību sakoptu. Vienkāršais savienotāju izkārtojums atvieglo ventilatoru kabeļu uzstādīšanu un nomaiņu galddatoros un serveros.

Piemērots

• Līdz četru 4-pin PWM ventilatoru pievienošanai vienam mātesplates PWM savienotājam
• Ventilatoru savienojumu paplašināšanai galddatoros un mazos serveros
• Centralizētai PWM ventilatoru vadībai un uzraudzībai no viena savienotāja
• Īsiem iekšējiem kabeļu izvietojumiem korpusos vai statīvos montētām sistēmām

Galvenās specifikācijas

• Savienotāju konfigurācija: 1 × 4-pin PWM ieeja uz 4 × 4-pin PWM izejām
• Kabeļa garums: 0,4 m
• Vada šķērsgriezums: 22 AWG
• Kontaktu solis: 2,54 mm
• Nominālais spriegums: maks. 12 V
• Nominālā strāva: maks. 1 A uz izeju
• Krāsa: melna
• Savienotāju orientācija: taisni 4-pin PWM vīrišķie/sieviešķie atbilstoši

Lietošana

Pievienojiet vienu 4-pin PWM ieejas savienotāju mātesplatei vai PWM saderīgam ventilatora savienotājam, nodrošinot pareizu kontaktu izlīdzināšanu strāvas, zemējuma, tahometra un PWM signālam. Iespraudiet katru 4-pin PWM izejas savienotāju attiecīgajā ventilatorā vai PWM perifērijā. Pārliecinieties, ka kopējais strāvas patēriņš nepārsniedz norādītās robežvērtības un ka mātesplates savienotājs atbalsta pievienotos ventilatoru tipus. Novietojiet kabeli korpusā tā, lai netraucētu gaisa plūsmu un nesaskartos ar kustīgajām daļām.

Ieteikumi

Nepārsniedziet maksimālo strāvas nominālu uz izeju un pārbaudiet mātesplates savienotāja iespējas pirms vairāku ventilatoru pievienošanas. Lielstrāvas ventilatoriem vai daudzām ierīcēm apsveriet iespēju izmantot barotu ventilatoru centrmezglu vai atsevišķu strāvas avotu. Plānojot ventilatoru izvietojumu, ņemiet vērā 0,4 m kabeļa garumu, lai nodrošinātu savienotāju sasniedzamību bez spriedzes.
