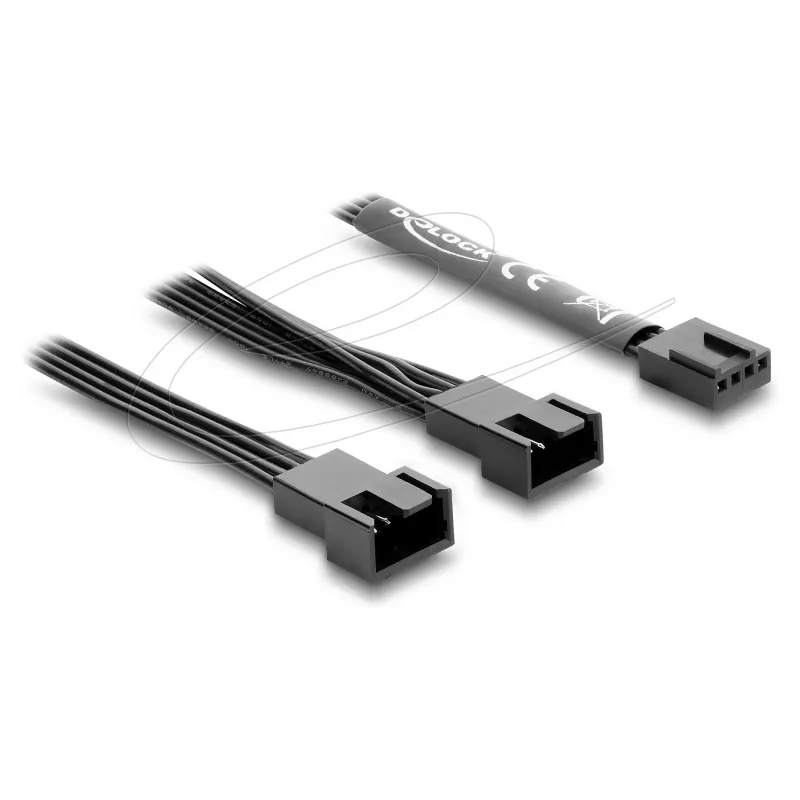

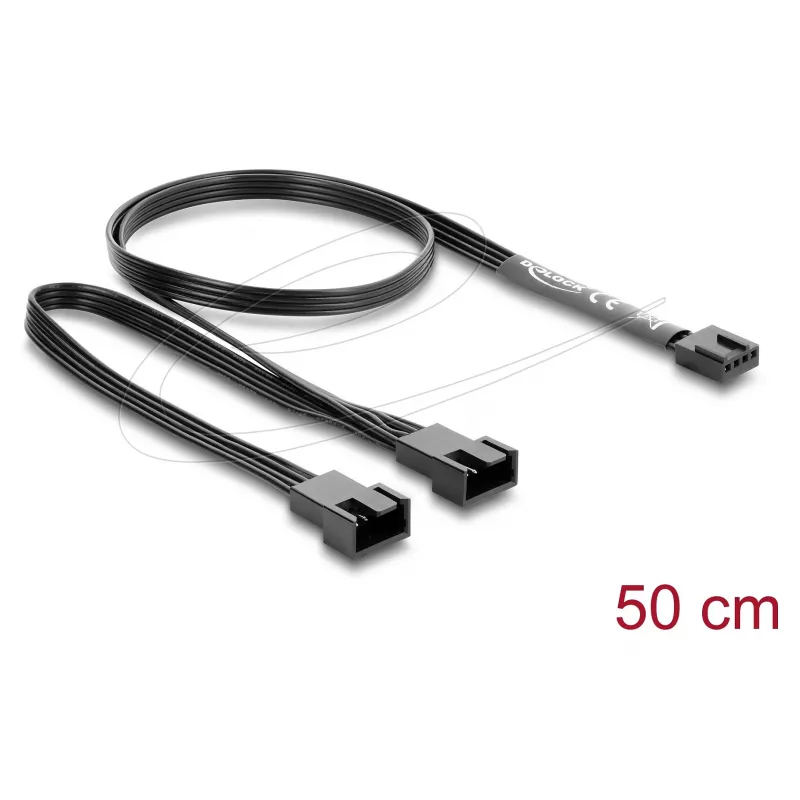

Iekšējais strāvas kabelis DELOCK 84543 — 4 kontaktu PWM uz diviem 4 kontaktu PWM, 0,5 m

DELOCK 84543 iekšējais strāvas kabelis ir 0,5 m sadalītāja kabelis, kas pārveido vienu 4 kontaktu PWM savienotāju par diviem 4 kontaktu PWM savienotājiem. Tas paredzēts iekšējai lietošanai datora korpusā un ļauj diviem PWM ventilatoriem vai ierīcēm koplietot vienu PWM pieslēgvietu sinhronizētai ātruma kontrolei un strāvas sadalei. Kabelis tiek piegādāts kā viens gabals un ir izstrādāts, lai saglabātu PWM vadības signālu, vienlaikus nodrošinot strāvu abām pievienotajām ierīcēm.

Priekšrocības

Kabelis nodrošina centralizētu ventilatoru vadību, dublējot PWM signālu un strāvas līniju uz divām izejām, neprasot papildu mātesplates pieslēgvietas. Tā 22 AWG vadi un PVC apvalks piedāvā līdzsvaru starp elastību un izturību tipiskām datora instalācijām. Ar nominālo maksimālo strāvu 1 A pie 12 V visam kabelim un standartizētiem 4 kontaktu PWM savienotājiem sadalītājs saglabā saderību ar izplatītiem PWM ventilatoriem un mātesplates ventilatoru pieslēgvietām.

Piemērots

• Divu PWM ventilatoru pievienošanai vienai mātesplates PWM pieslēgvietai
• Papildu korpusa vai CPU ventilatoru pievienošanai, ja pieslēgvietu pieejamība ir ierobežota
• Ventilatoru ātrumu sinhronizēšanai koordinētai dzesēšanai galddatoros un mazos serveros

Galvenās specifikācijas

• Savienotāju konfigurācija: 1 × 4 kontaktu PWM (sievišķais) uz 2 × 4 kontaktu PWM (vīrišķais)
• Kabeļa garums: 0,5 m
• Vada šķērsgriezuma izmērs: 22 AWG
• Maksimālā strāva: 1 A
• Maksimālais spriegums: 12 V
• Kontaktu solis: 2,54 mm
• Apvalka materiāls: PVC
• Krāsa: melna

Lietošana

Ievietojiet vienu 4 kontaktu PWM sievišķo savienotāju mātesplates vai kontrollera PWM pieslēgvietā, nodrošinot pareizu orientāciju, lai PWM un strāvas kontakti sakristu. Pievienojiet katru no diviem 4 kontaktu PWM vīrišķajiem savienotājiem ventilatoriem vai PWM ierīcēm, kuras vēlaties vadīt. Pēc savienojumu izveides pārbaudiet sistēmas BIOS vai ventilatoru vadības programmatūrā, vai mātesplate atpazīst pievienotos ventilatorus un vai PWM vadība ir aktīva. Novietojiet kabeli korpusā tā, lai netraucētu gaisa plūsmu un nesaskartos ar kustīgām daļām.

Ieteikumi

Nepārsniedziet nominālo strāvu un spriegumu. Ja ventilatoru kopējā strāva pārsniedz kabeļa nominālu, izmantojiet speciālu ventilatoru centrmezglu ar neatkarīgu barošanu. Nodrošiniet, lai savienotāji būtu cieši iesprausti, un izvairieties no asiem līkumiem savienotāju tuvumā. Optimālai dzesēšanas pārvaldībai pēc uzstādīšanas pārraugiet ventilatoru ātrumus un pēc vajadzības pielāgojiet BIOS vai programmatūras iestatījumus.
