Iekšējais strāvas vads Alphacool 25054 80 m taisni savienotāji

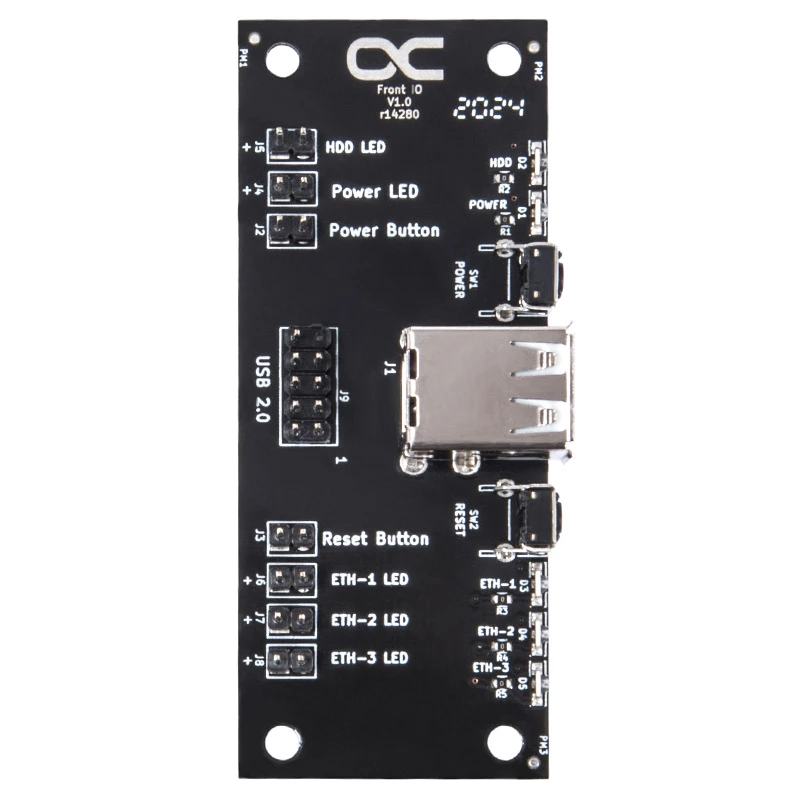

Alphacool priekšējais I/O panelis 1U līdz 4U serveru korpusiem nodrošina pamata priekšējo savienojamību un statusa indikatorus serveru plauktiem. Tas integrē divus USB 2.0 portus, kā arī strāvas un atiestatīšanas slēdžus, kā arī statusa LED indikatoru komplektu strāvas, cietā diska aktivitātes un tīkla savienojumu attēlošanai. PCB ir nostiprināta ar četrām skrūvēm, izmantojot montāžas atveres ar 3,5 mm iekšējo diametru un centru attālumiem 74 mm x 24 mm.

Priekšrocības

Šis priekšējais I/O panelis apvieno USB 2.0 savienojamību ar skaidru statusa norādi HDD, strāvas un līdz pat trīs tīkla saitēm. Visi LED un slēdži izmanto 2 kontaktu savienotājus, lai vienkāršotu uzstādīšanu un nomaiņu. Kompaktais montāžas modelis un četru skrūvju stiprinājums padara to piemērotu standarta Alphacool serveru plauktu priekšējiem paneļiem.

Piemērots

• 1U–4U Alphacool serveru korpusiem
• Serveru plauktiem, kam nepieciešami priekšējie USB 2.0 porti un pamata statusa LED
• Sistēmām, kur nepieciešama vienkārša priekšējā paneļa kabeļu nomaiņa

Galvenās specifikācijas

• Savienotāji: divi USB 2.0 porti (9 kontaktu galvenes kabelis), vairāki 2 kontaktu savienotāji LED un slēdžiem
• LED: HDD aktivitāte, strāvas indikators, trīs tīkla statusa LED
• Slēdži: strāva un atiestatīšana (2 kontaktu savienotāji)
• Montāža: 4 skrūves, montāžas atveres iekšējais diametrs 3,5 mm; centru attālumi 74 mm x 24 mm

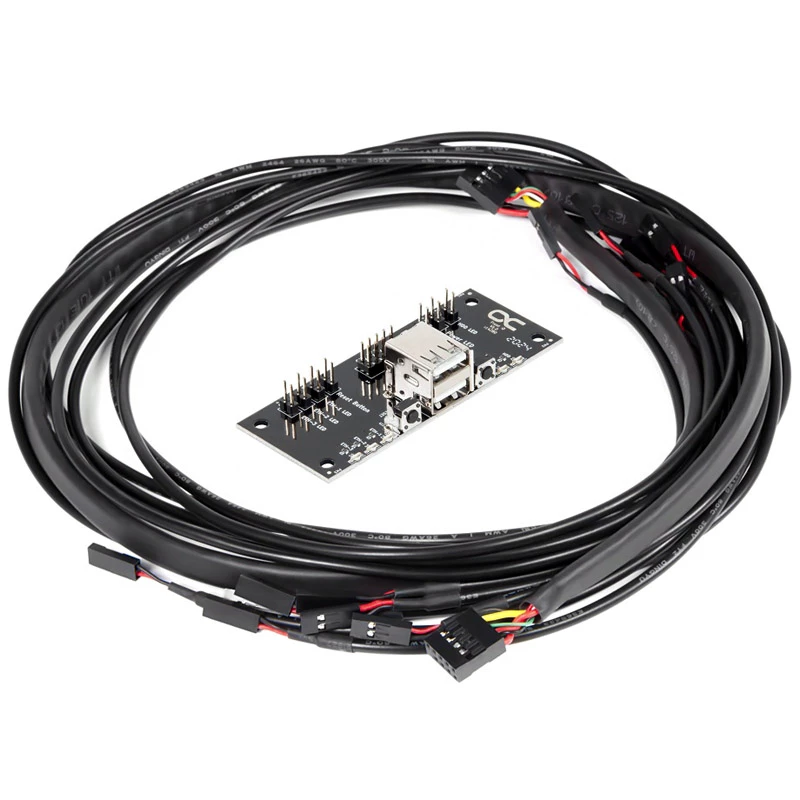

• Kabeļu komplekts: kopā 8 kabeļi; 7 divu kontaktu LED/slēdžu kabeļi un 1 USB 2.0 9 kontaktu galvenes kabelis; kabeļa garums 80 cm (tīrais garums bez savienotājiem)

Lietošana

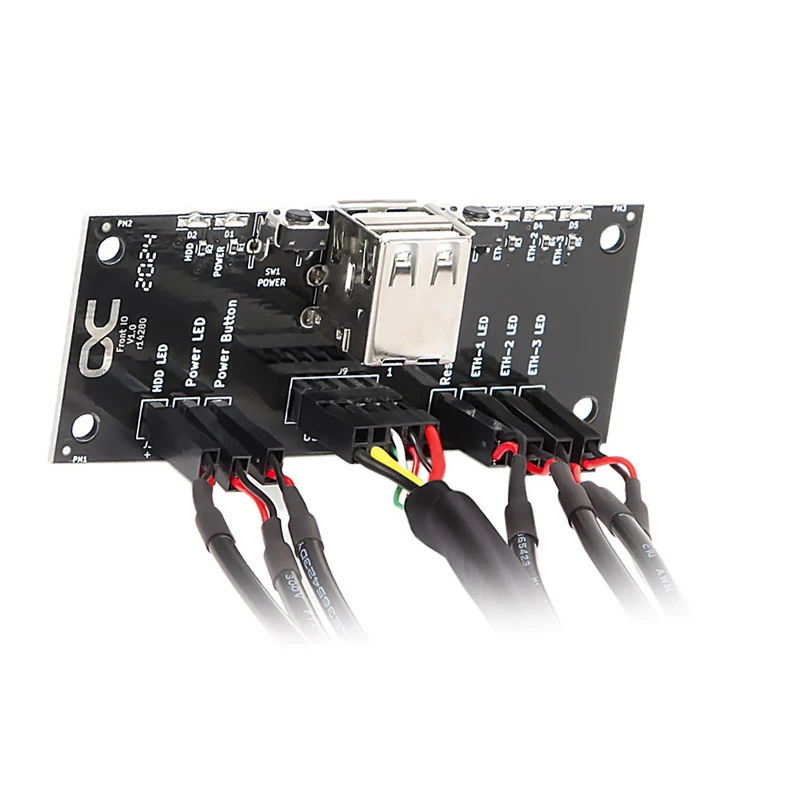

Uzstādiet priekšējo I/O paneli servera korpusā, izmantojot četras komplektācijā iekļautās skrūves, kas izlīdzinātas ar 74 mm x 24 mm atveru modeli. Pievienojiet katru 2 kontaktu LED vai slēdža kabeli attiecīgajai galvenei uz mātesplates vai aizmugurējās I/O plates, un pievienojiet USB 2.0 9 kontaktu galvenes kabeli mātesplates iekšējai USB galvenei. Nodrošiniet pareizu polaritāti 2 kontaktu savienotājiem, kur tas piemērojams. Pēc tam, kad savienojumi ir droši, pārbaudiet strāvu, atiestatīšanu, USB portus un LED indikatorus, lai pārliecinātos par pareizu darbību.

Ieteikumi

Izmantojiet komplektā iekļauto 80 cm kabeļu komplektu, lai tīri izvietotu savienojumus korpusā, turot LED un USB kabeļus prom no ventilatoriem un karstām sastāvdaļām. Pirms strāvas pieslēgšanas pārbaudiet savienotāju orientāciju, lai izvairītos no apgrieztas polaritātes uz 2 kontaktu galvenēm.
