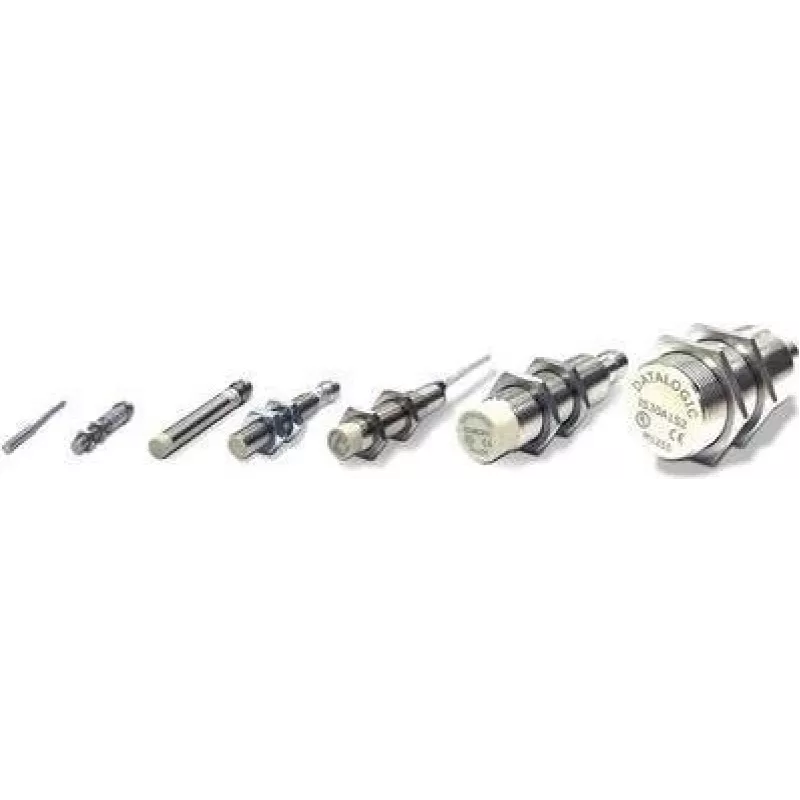

Indukcijas tuvuma sensors Datalogic IS-08-A1-03 M8 PNP vienā līmenī (MPN 95B061121)

Datalogic IS-08-A1-03 ir M8 indukcijas tuvuma sensors ar PNP izeju un vienā līmenī montējamu konstrukciju, kas paredzēts metāla mērķu bezkontakta noteikšanai. Sensors ir kompakts un paredzēts integrēšanai automatizācijas sistēmās un iekārtu drošības lietojumos, kur nepieciešama uzticama metāla noteikšana ierobežotā telpā. Tipiski pielietojumi ietver pozīcijas noteikšanu, gājiena beigu noteikšanu un integrāciju vadības paneļos un konveijeru sistēmās.

Priekšrocības

Sensors nodrošina uzticamu metāla noteikšanu, izmantojot induktīvās uztveršanas tehnoloģiju ar kompaktu M8 formas faktoru, kas piemērots vienā līmenī montāžai. PNP izeja ļauj tieši saskarni ar izplatītiem PLC un vadības ieejām. Montāža vienā līmenī samazina izvirzījumu un aizsargā uztveršanas virsmu padziļinātās instalācijās. Konstrukcija atbalsta atkārtotus, bezkontakta noteikšanas ciklus un ir piemērota lietošanai ierobežotās vai blīvi izvietotās montāžās.

Piemērots

• Metāla komponentu pozīcijas noteikšanai automatizētās iekārtās
• Gājiena beigu noteikšanai uz izpildmehānismiem un lineārajām vadotnēm
• Klātbūtnes noteikšanai uz konveijeriem un materiālu apstrādes līnijām
• Integrācijai vadības paneļos un iekārtu drošības ķēdēs

Galvenās specifikācijas

• Uztveršanas princips: induktīvs (metāla noteikšana)
• Korpusa izmērs: M8 cilindrisks
• Montāža: vienā līmenī
• Izejas veids: PNP
• Savienojums: kabelis vai savienotāja stils, tipisks M8 sensoriem (pārbaudīt variantu)
• Mērķa savietojamība: melno un krāsaino metālu mērķi nominālajā uztveršanas diapazonā

Lietošana

Uzstādiet sensoru pareizi sagatavotā M8 vītņotā ligzdā, kas ļauj montāžu vienā līmenī, lai uztveršanas virsma būtu vienā plaknē ar apkārtējo metālu, ja tas nepieciešams lietojumam. Novadiet kabeli vai pievienojiet sensoru, izmantojot atbilstošu savienotāju, vadības sistēmai, ievērojot pareizu polaritāti PNP elektroinstalācijā. Noregulējiet montāžas pozīciju, lai nodrošinātu, ka mērķis darbības laikā šķērso sensora nominālo uztveršanas attālumu. Pēc elektroinstalācijas un montāžas pārbaudiet noteikšanu, pārvietojot reprezentatīvus metāla mērķus caur noteikšanas zonu, un apstipriniet pareizu pārslēgšanos uz vadības ieejas.

Ieteikumi

Novietojiet sensoru, lai izvairītos no spēcīgiem elektromagnētiskiem traucējumiem, un nodrošiniet pietiekamu attālumu no lielām metāla masām, kas varētu ietekmēt uztveršanas attālumu. Izmantojiet atbilstošu kabeļa aizsardzību un spriedzes samazināšanu kustīgās vai skarbās vidēs. Montējot vairāku sensoru masīvos, ievērojiet ražotāja ieteikto atstarpi, lai novērstu savstarpējus traucējumus, un apstipriniet PNP izejas savietojamību ar uztverošo vadības ierīci.
