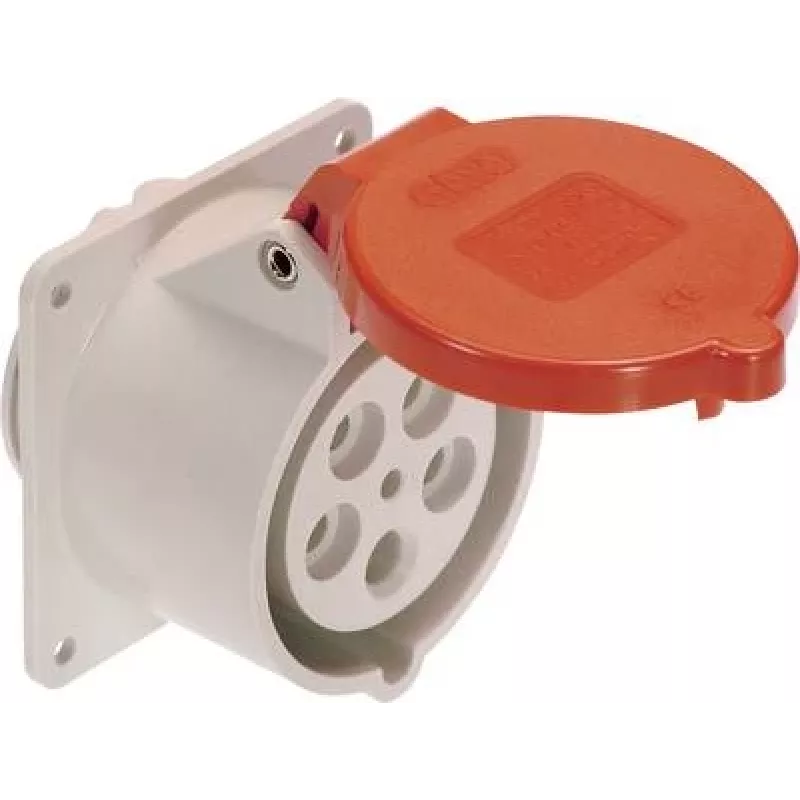

Industriālā CEE paneļu kontaktligzda AS Schwabe 60440 — 16A 5 polu 400V paneļos montējams savienotājs

AS Schwabe 60440 CEE paneļu kontaktligzda ir paneļos montējams industriāls savienotājs, kas paredzēts 16A un pieciem poliem pie 400V. Paredzēts stacionārai uzstādīšanai vadības paneļos, sadales kārbās un iekārtu korpusos, padziļinātais dizains nodrošina drošu tīkla savienojumu, vienlaikus samazinot nejaušu atvienošanu un pakļaušanu ārējai iedarbībai. Produkts ir būvēts tā, lai atbilstu izplatītām rūpnieciskām prasībām pēc uzticamiem elektriskiem savienojumiem darbnīcās, pasākumu instalācijās un pastāvīgos elektroapgādes punktos.

Priekšrocības

Paneļos montējamā konstrukcija nodrošina stabilu un līdzenu iekļaušanos paneļos un korpusos, samazinot mehānisko slodzi uz pievienotajiem kabeļiem. Piecu polu konfigurācija atbalsta trīsfāžu strāvu ar neitrālo un zemējuma vadiem standarta rūpnieciskajām ķēdēm. Savienotāja korpuss un kontakti ir ražoti, lai izturētu biežu lietošanu un nodrošinātu uzticamu kontakta veiktspēju daudzos ciklos. Uzstādīšanas saderība ar standarta izgriezumiem ļauj vienkārši nomainīt vai uzlabot esošās paneļu kontaktligzdas.

Piemērots

Galvenās specifikācijas

Kā lietot

Izgrieziet atbilstoša izmēra un novietojuma atveri panelī saskaņā ar ražotāja paneļa izgriezuma izmēriem, nostipriniet kontaktligzdas korpusu pie paneļa ar komplektā iekļautajiem stiprinājumiem un veiciet iekšējos savienojumus ar ieejošo kabeli vai kopņu vadiem, izmantojot atbilstoši novērtētus vadus. Pārliecinieties, ka visi savienojumi ir pievilkti līdz ieteicamajiem griezes momenta lielumiem un ka zemējums ir pieslēgts pareizi. Pēc uzstādīšanas pārbaudiet savienojumu ar piemērotu instrumentu, lai pārliecinātos par pareizu fāžu secību un nepārtrauktību, pirms ķēde tiek nodota ekspluatācijā.

Ieteikumi

Izmantojiet tikai ar saderīgiem CEE spraudņiem, kas paredzēti 16 A un 400 V. Regulāri pārbaudiet, vai kontaktiem un korpusam nav nodiluma, korozijas vai bojājumu pazīmju, un nomainiet kontaktligzdu, ja tiek atklāti defekti. Ievērojiet vietējos elektriskos noteikumus un izmantojiet kvalificētu personālu uzstādīšanai un apkopei, lai nodrošinātu drošu un uzticamu darbību.
