InfiniBand/optiskās šķiedras kabelis BlueOptics 3HE13897AA-1-BO 1 m MPO 4x LC LC/APC

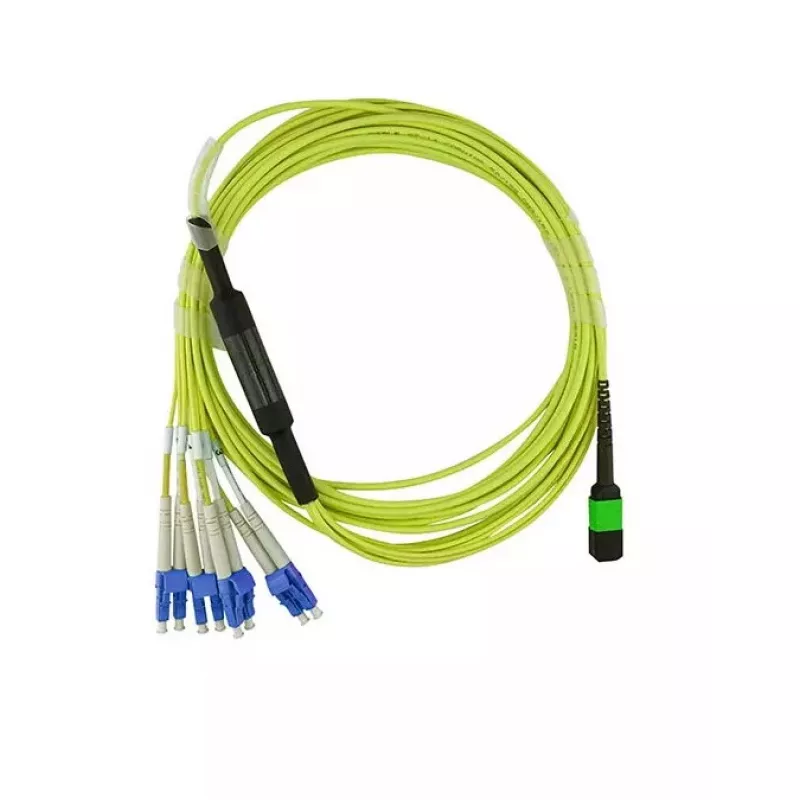

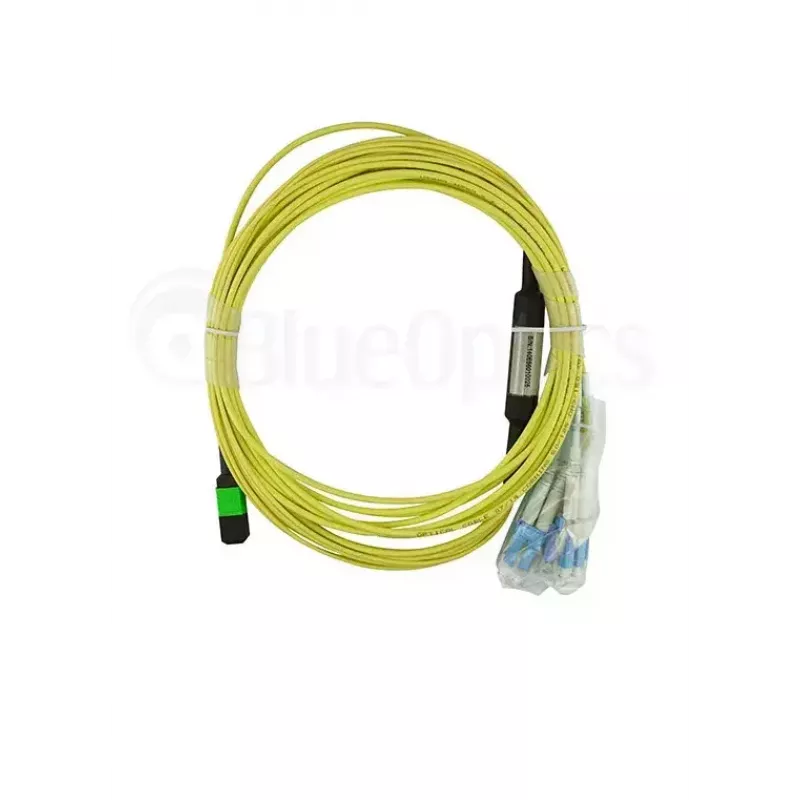

BlueOptics 3HE13897AA-1-BO ir 1 m InfiniBand/optiskās šķiedras kabelis ar MPO savienotāju vienā galā un 4x LC savienotājiem otrā. Tas izmanto G.657.A1 vienmoda šķiedru ar 9 µm serdes diametru un atbalsta pilnduplekso pārraidi, padarot to piemērotu augsta blīvuma statņu vidēm un starpsavienojumiem starp optiskajām iekārtām. Kabelis ir paredzēts stabilai ātrgaitas datu pārraidei serveru telpās, datu centros un telekomunikāciju skapjos, kur nepieciešama zema vājināšanās un uzticama signāla integritāte.

Priekšrocības

Šī optiskās šķiedras montāža nodrošina kompaktu MPO-LC savienojamību, kas samazina kabeļu jucekli pārslēgšanās paneļos un augsta blīvuma vienībās. G.657.A1 šķiedras tips piedāvā uzlabotu lieces veiktspēju salīdzinājumā ar standarta vienmodas šķiedrām, palīdzot uzturēt signāla kvalitāti šauros kabeļu izvietojumos. Pilndupleksā darbība un standartizētie LC/APC gali nodrošina saderību ar parastajiem raiduztvērējiem un optiskajiem portiem, ko izmanto InfiniBand un telekomunikāciju lietojumos.

Piemērots

• InfiniBand slēdžu un augstas veiktspējas skaitļošanas mezglu savienošanai
• Pārslēgšanās paneļa savienojumiem ar raiduztvērējiem datu centros
• Augsta blīvuma optiskajiem sadales rāmjiem un statnē montējamām iekārtām
• Īsa attāluma savienojumiem starp optiskajām iekārtām vienā statnē vai starp blakus esošiem statņiem

Galvenās specifikācijas

• Kabeļa garums: 1 m

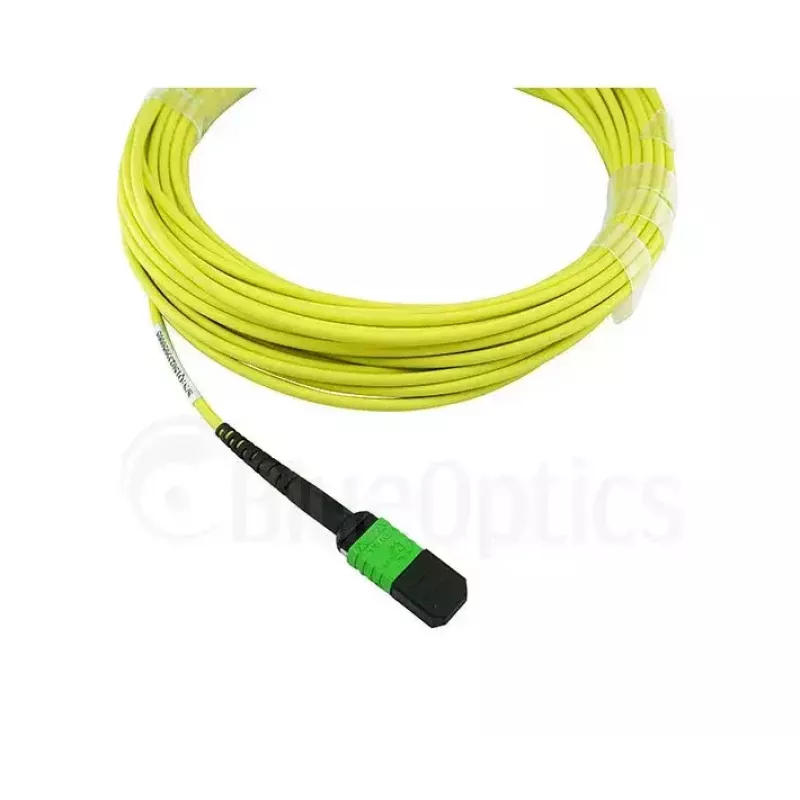

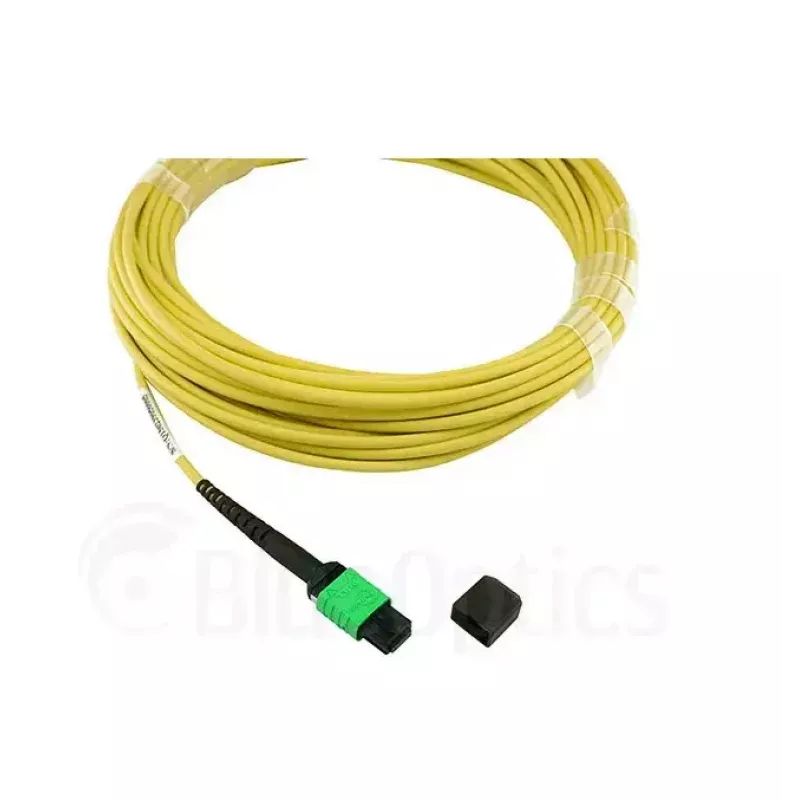

• Savienotājs A: MPO vairāku šķiedru savienotājs

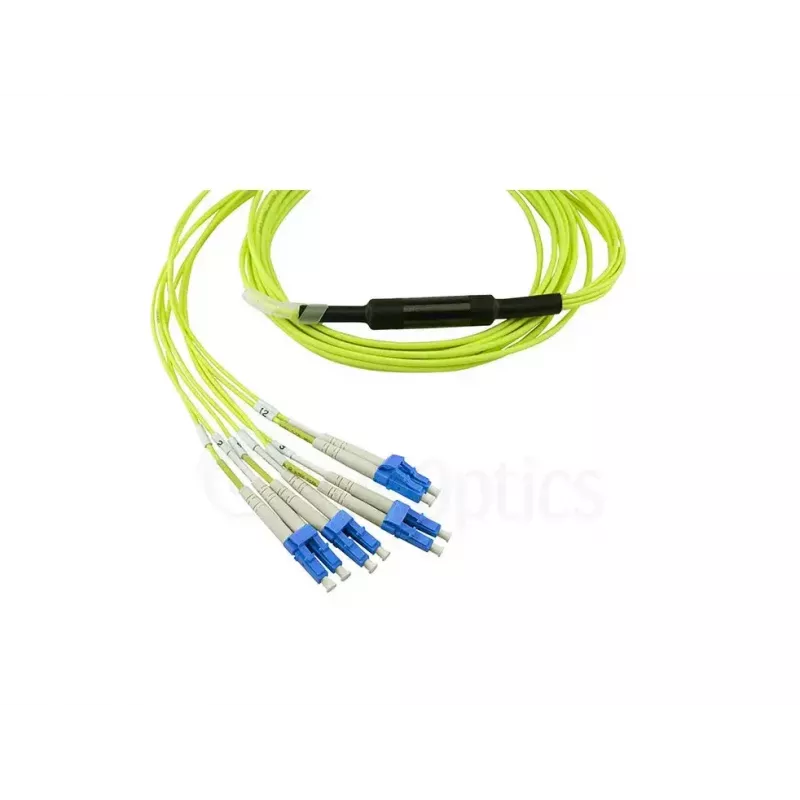

• Savienotājs B: 4× LC ar APC pulējumu
• Šķiedras tips: G.657.A1 vienmoda
• Serdes diametrs: 9 µm (vienmodas)
• Pārraide: pilndupleksā
• Tipisks pielietojums: InfiniBand un optisko šķiedru tīkli

Kā lietot

Ievietojiet MPO savienotāju atbilstošajā MPO pieslēgvietā kasetei vai raiduztvērēja panelī un novirziet 4× LC savienotājus uz mērķa LC pieslēgvietām raiduztvērējos vai pārslēgšanās paneļos. Pievienojot MPO un LC/APC savienotājus, ievērojiet pareizu polaritāti un orientāciju. Izmantojiet atbilstošu kabeļu pārvaldību, lai izvairītos no pārmērīgas locīšanas; lai gan G.657.A1 šķiedra pacieš ciešākas lieces, saudzīga izvietošana saglabās ilgtermiņa veiktspēju. Pēc uzstādīšanas pārbaudiet savienojumus ar optisko jaudas mērītāju vai raiduztvērēja diagnostiku.

Ieteikumi

Turiet savienotājus aiz to korpusiem un līdz galīgajam savienojumam saglabājiet aizsargvāciņus, lai novērstu piesārņojumu. Pirms savienošanas notīriet LC/APC gala virsmas un MPO ferulas ar apstiprinātiem optisko šķiedru tīrīšanas rīkiem. Uzstādīšanas laikā ievērojiet lieces rādiusus, kas pārsniedz ražotāja ieteiktās robežas, un nostipriniet kabeli, lai novērstu slodzi uz savienotājiem.
