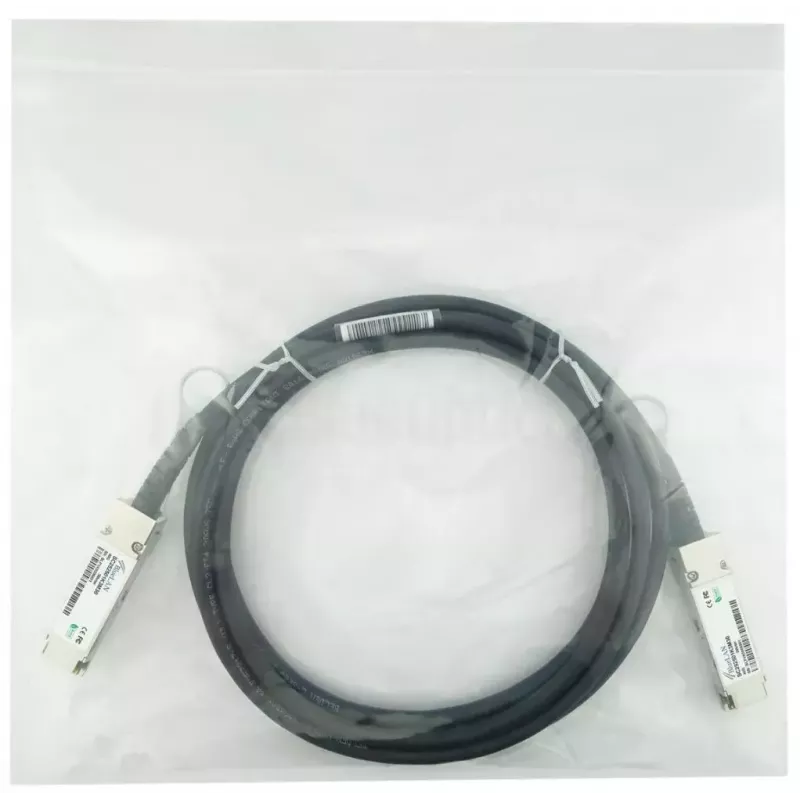

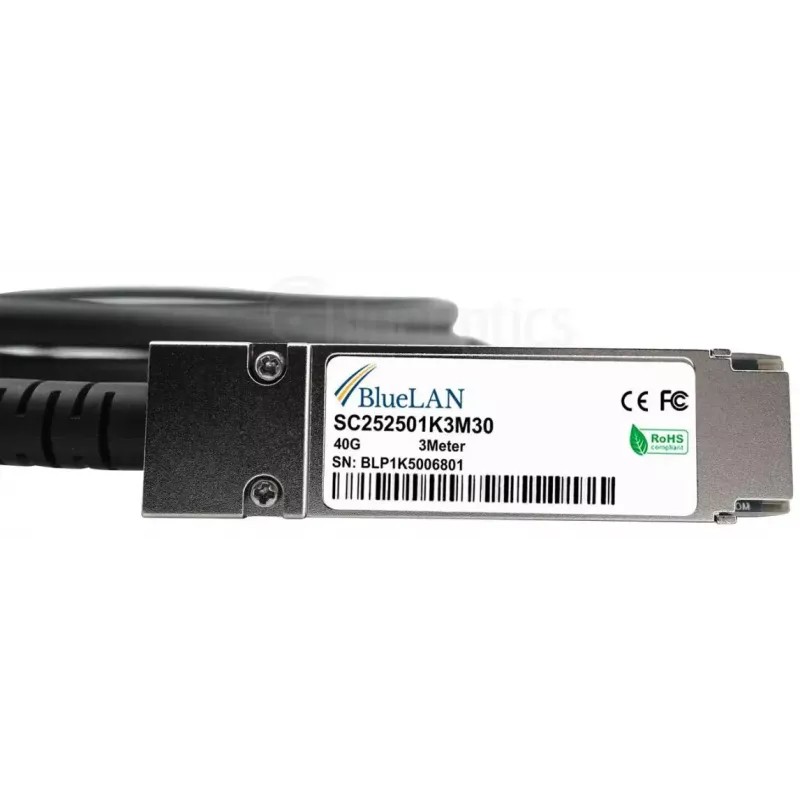

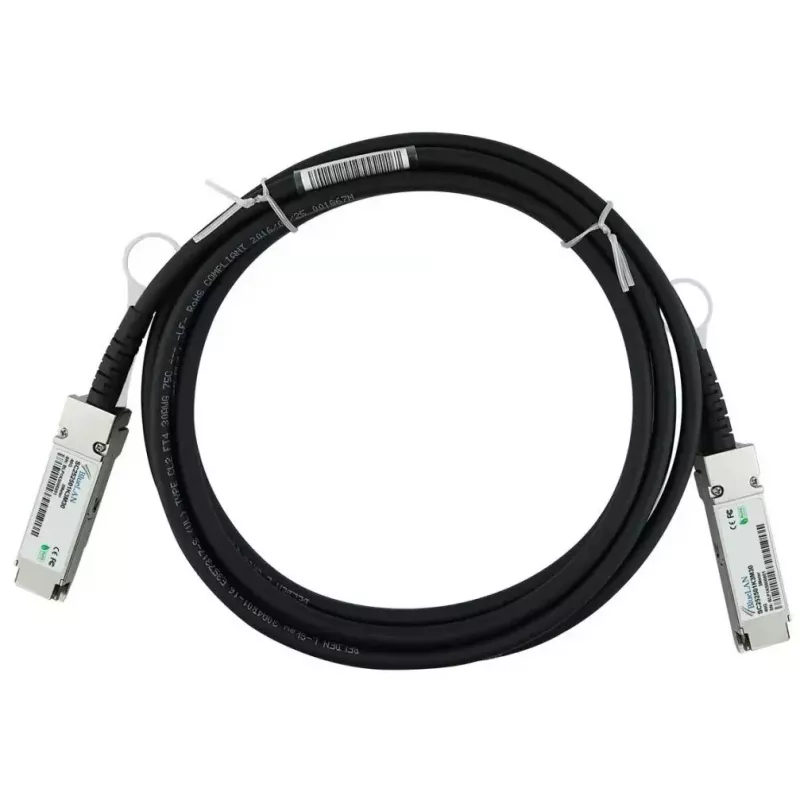

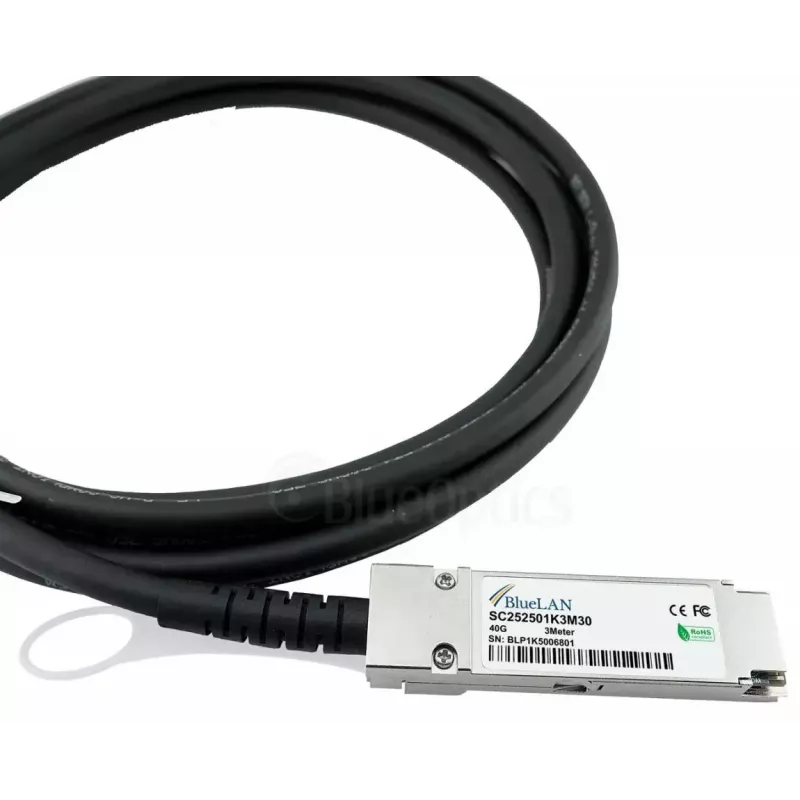

InfiniBand/optiskās šķiedras kabelis BlueOptics AXLC763-10000S-BL 3 m QSFP vīr./vīr.

BlueOptics AXLC763-10000S-BL ir 3 m InfiniBand/optiskās šķiedras kabelis ar QSFP vīrišķā–vīrišķā savienotājiem, kas paredzēts īsa attāluma, liela joslas platuma savienojumiem. Šis tiešās pievienošanas kabelis (DAC) izmanto pasīvu twinax vara konstrukciju, kas ir saderīga ar 40GBase-CR4 un QSFP saskarnēm, nodrošinot vienkāršu savienojumu starp statīvā montējamiem slēdžiem, maršrutētājiem un uzglabāšanas sistēmām, kuras atbalsta QSFP pasīvos DAC.

Priekšrocības

Šis 3 m QSFP vīrišķais/vīrišķais kabelis piedāvā zemu latentumu un zemu enerģijas patēriņu, kas raksturīgs pasīviem DAC twinax dizainiem. Tas atbilst MSA saderīgām QSFP fiziskajām saskarnēm un ir ražots, izmantojot kvalitatīvus komponentus, lai nodrošinātu uzticamu signāla integritāti īsos attālumos. Kabelis atbalsta vairākus protokolus, tostarp Ethernet, FCoE, Fibre Channel un InfiniBand ar ātrumu līdz 40 Gbit/s, un ir piemērots blīvām statīvu vidēm, kur svarīga ir izmaksu efektivitāte un ilgtermiņa pieejamība.

Piemērots

• Īsa attāluma savstarpējiem savienojumiem starp blakus esošiem statīviem un statīvu korpusos
• 40G QSFP saitēm slēdžiem, maršrutētājiem un uzglabāšanas masīviem
• Datu centru augšējā statīva un apkopošanas slāņa savienojumiem
• Liela joslas platuma InfiniBand un Fibre Channel savstarpējiem savienojumiem, kur tiek atbalstīti pasīvie DAC

Galvenās specifikācijas

• Garums: 3 metri
• Savienotāja veids: QSFP vīrišķais uz QSFP vīrišķo
• Atbalstītie datu pārraides ātrumi: līdz 40 Gbit/s
• Fiziskais nesējs: pasīvs twinax varš (DAC)
• Vada šķērsgriezums: 30 AWG
• Atbilstība: MSA saderīgs QSFP formas faktors

Kā lietot

Pirms uzstādīšanas pārliecinieties, ka abas ierīces nepārprotami atbalsta pasīvos QSFP–QSFP DAC kabeļus. Novietojiet kabeli, izvairoties no asiem līkumiem un mehāniskas slodzes; ievērojiet ražotāja noteikto minimālo liekuma rādiusu. Ievietojiet katru QSFP savienotāju attiecīgajā portā, līdz tas droši nofiksējas, un pārliecinieties, ka fiksācijas mehānisms ir aizvērts. Pēc savienojuma izveides pārbaudiet saites statusu abās ierīcēs un apstipriniet saskaņoto ātrumu un protokolu. Lai atvienotu, atlaidiet fiksatoru un velciet taisni ārā, lai nesabojātu savienotāju.

Ieteikumi

Izmantojiet šo pasīvo 3 m QSFP DAC saitēm statīvos vai starp blakus esošiem statīviem, kur nepieciešami īsa attāluma, liela joslas platuma 40G savienojumi. Izvairieties no pasīvo twinax kabeļu izmantošanas garākos laidumos vai sistēmās, kur nepieciešama aktīva kabeļa elektronika; pirms izvietošanas skatiet ierīces dokumentāciju, lai apstiprinātu pasīvā DAC saderību un porta iestatījumus.
