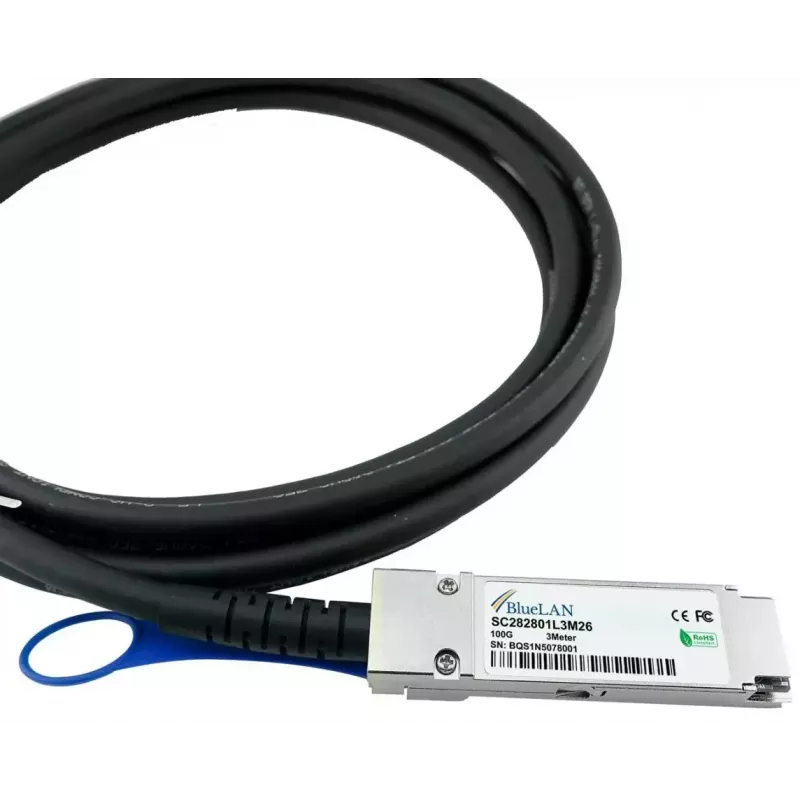

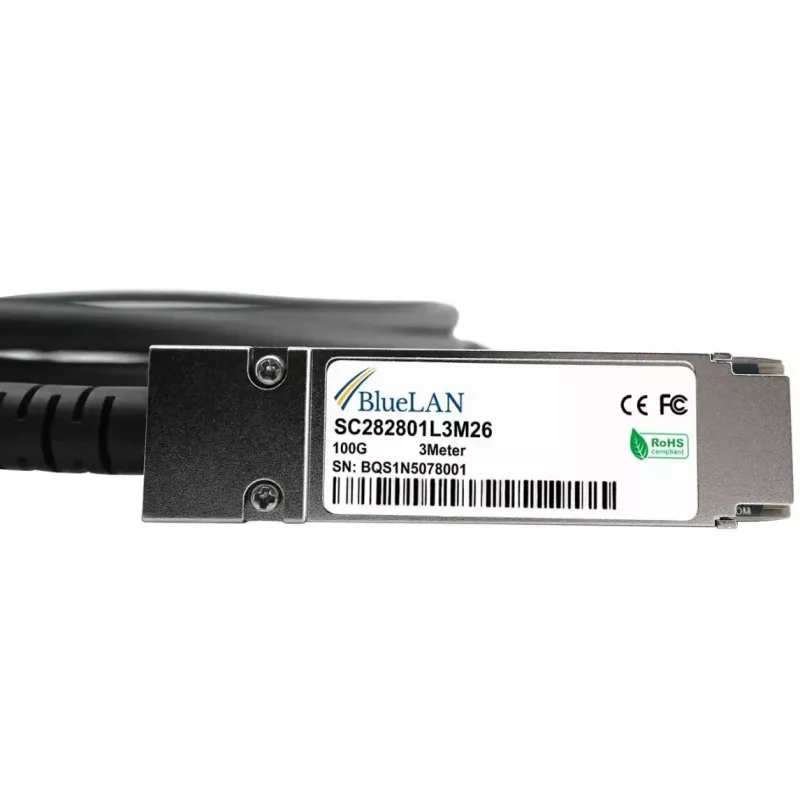

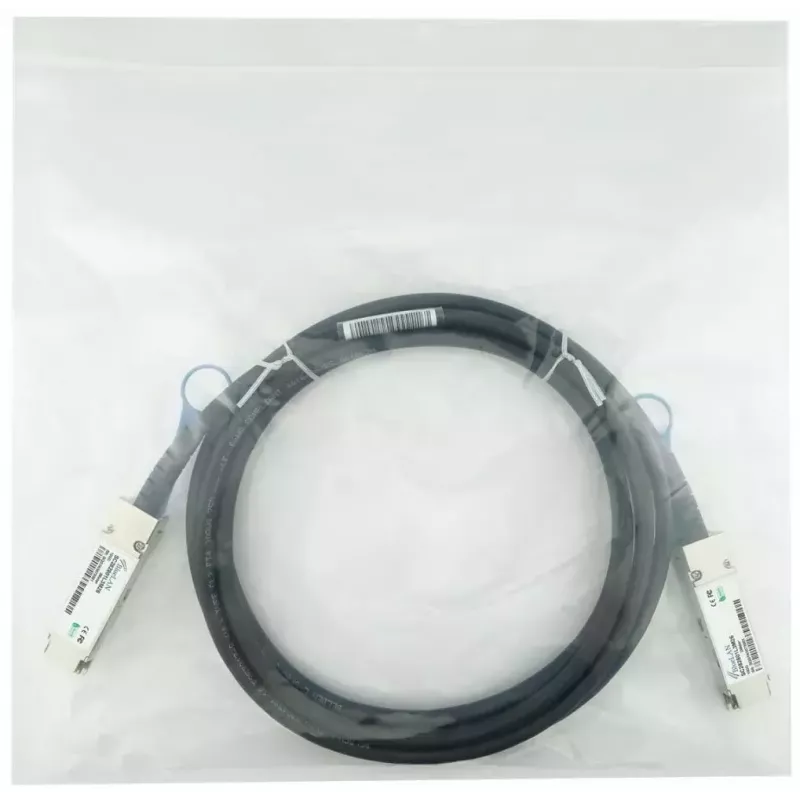

InfiniBand/optiskās šķiedras kabelis BlueOptics CBL-NTWK-0942-MQ28C05M-BL 0,5 m QSFP28 Vīrišķais/Vīrišķais

BlueOptics CBL-NTWK-0942-MQ28C05M-BL ir 0,5 m garš InfiniBand/optiskās šķiedras kabelis ar QSFP28 vīrišķā–vīrišķā savienotājiem, kas paredzēts neliela attāluma, ātrdarbīgiem savienojumiem datu centru statņos. Tas atbalsta 100G datu pārraides ātrumu 0,5 metru tiešā pieslēguma savienojumā un ir piemērots elektriskiem twinax (DAC) starpsavienojumiem, kur QSFP28 pieslēgvietas pieejamas slēdžos, serveros un atmiņas sistēmās. Kompaktais garums un QSFP28 saskarne padara kabeli piemērotu blakus esošu ierīču savienošanai augšējā statņa un statņa iekšējās instalācijās.

Priekšrocības

Šis kabelis nodrošina 100GBase-CR4 veiktspēju pasīvā tiešā pieslēguma formātā, piedāvājot zemu latentumu, zemu enerģijas patēriņu un vienkāršu mehānisku savienojumu ar QSFP28 vīrišķajiem galiem. Tas atbilst vispārpieņemtajām MSA elektriskajām specifikācijām QSFP28 twinax komplektiem un ir izgatavots no augstas kvalitātes komponentiem, kas paredzēti uzticamai signāla pārraidei nelielos attālumos. Īsais 0,5 m garums samazina jucekli un signāla vājinājumu statņu vidē, vienlaikus nodrošinot savietojamību ar lielākajām aparatūras platformām, kas atbalsta QSFP28 tiešās pievienošanas kabeļus.

Piemērots

• QSFP28 pieslēgvietu savienošanai starp blakus esošiem slēdžiem vai starp slēdzi un serveri vienā statnī
• Ātrdarbīgiem InfiniBand vai Ethernet 100G savienojumiem datu centru augšējā statņa izvietojumos
• Tiešās pievienošanas savienojumiem atmiņas sistēmām, maršrutētājiem un tīkla iekārtām, kas pieņem pasīvos QSFP28 twinax kabeļus

Galvenās specifikācijas

• Savienotāja tips: QSFP28 vīrišķais pret QSFP28 vīrišķo
• Garums: 0,5 metri
• Datu pārraides ātrums: līdz 100 Gbit/s (100GBase-CR4 / saderīgs InfiniBand / FCoE / Fibre Channel, ja atbalstīts)
• Kabeļa tips: pasīvais twinax (tiešās pievienošanas varš neliela attāluma elektriskai signalizācijai)
• Vada šķērsgriezums: 30 AWG
• Formas faktors: tiešās pievienošanas kabelis (DAC) statņa iekšējiem/blakus statņu savienojumiem

Lietošana

Pārliecinieties, ka abām ierīcēm ir QSFP28 pieslēgvietas, kas atbalsta pasīvos tiešās pievienošanas twinax savienojumus, un ka resursdatora aparatūra un programmaparatūra pieņem trešo pušu DAC. Pirms uzstādīšanas izslēdziet strāvu vai ievērojiet karstās pievienošanas procedūras, ko iesaka jūsu iekārtu pārdevējs. Stingri ievietojiet katru QSFP28 savienotāju attiecīgajā pieslēgvietā, līdz tas nofiksējas. Pārbaudiet saites statusu ierīces pārvaldības saskarnēs un pārraugiet pareizu saites ātrumu un joslu saskaņošanu. Lai atvienotu, atlaidiet fiksatora mehānismu un uzmanīgi izvelciet savienotāju.

Ieteikumi

Izmantojiet kabeli tikai īsiem, ātrdarbīgiem savienojumiem; izvairieties no tā novietošanas mehāniskas slodzes, pārmērīga karstuma vai asu līkumu tuvumā. Pārbaudiet savietojamību ar sava slēdža vai servera pārdevēja dokumentāciju par pasīvo DAC atbalstu un pēc uzstādīšanas pārbaudiet saiti, lai apstiprinātu sagaidāmo 100G darbību.
