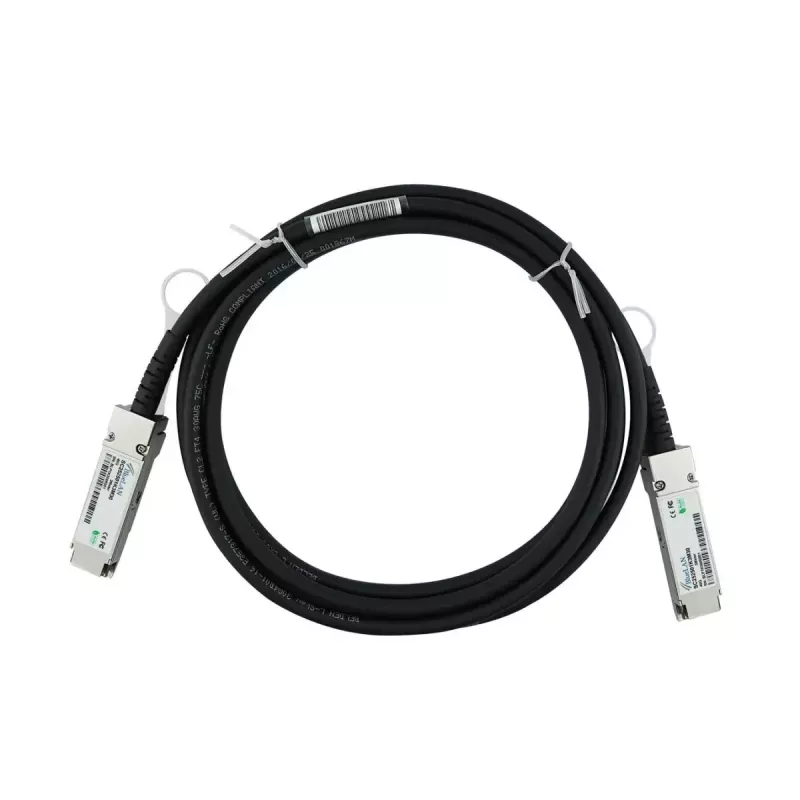

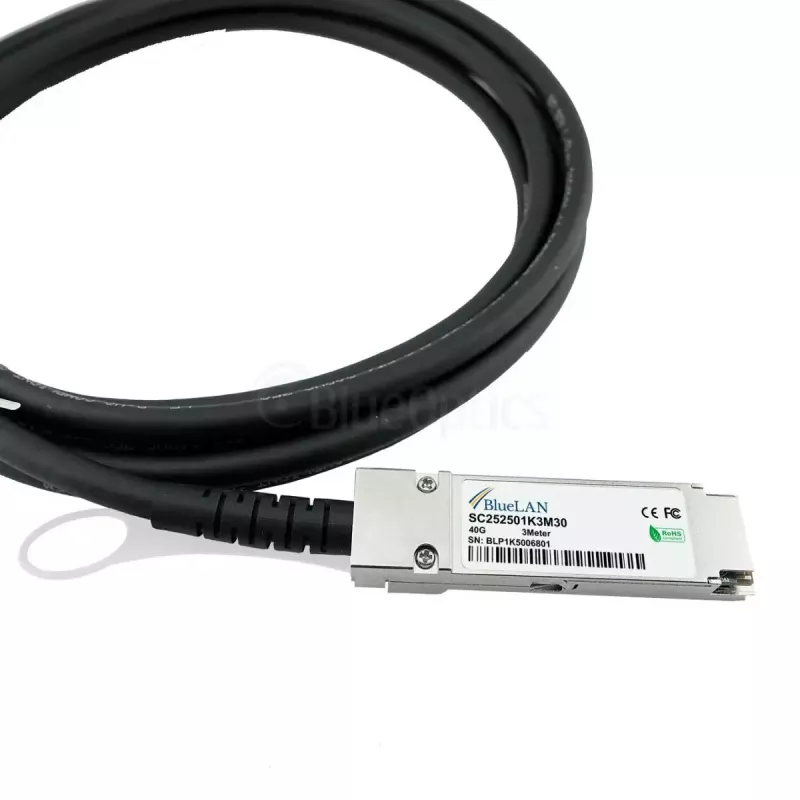

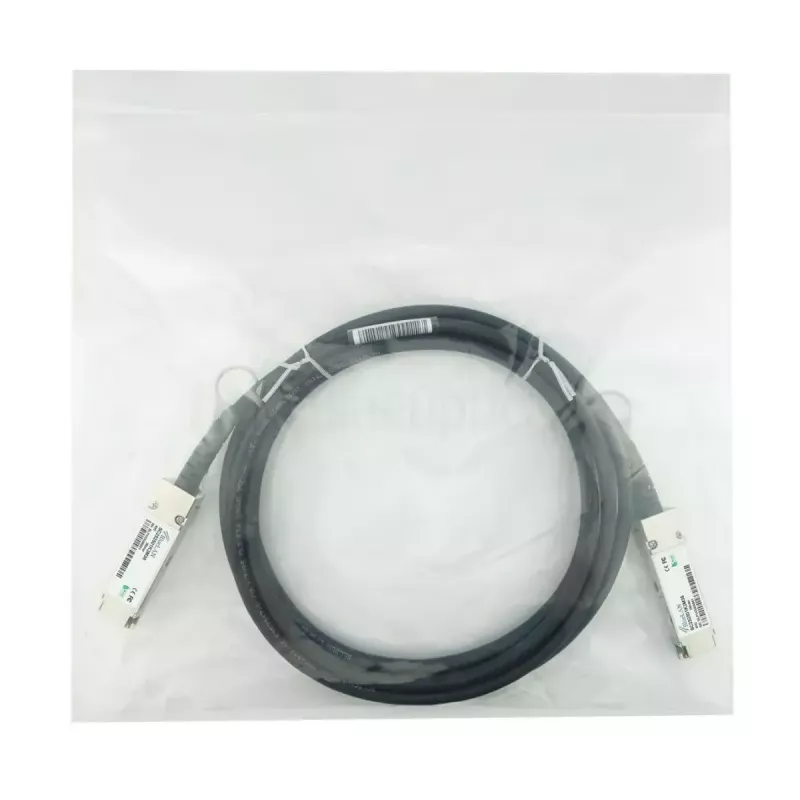

InfiniBand/optiskās šķiedras kabelis BlueOptics OS6865-CBL-100-BL 1 m QSFP vīrišķais/vīrišķais

BlueOptics OS6865-CBL-100-BL ir 1 m InfiniBand/optiskās šķiedras tiešās pieslēgšanās kabelis ar QSFP vīrišķo savienotāju pret QSFP vīrišķo savienotāju, kas paredzēts īsa attāluma ātrdarbīgiem savienojumiem plauktos un starp blakus esošiem plauktiem. Tas atbalsta 40G datu pārraides ātrumu un ir piemērots Ethernet, FCoE, Fibre Channel un InfiniBand lietojumiem, kur nepieciešams pasīvs 40GBase-CR4 twinax savienojums. Kabelis ir ražots atbilstoši MSA noteiktajām mehāniskajām un elektriskajām specifikācijām un ir saderīgs ar lielāko daļu aparatūras platformu, kas pieņem QSFP-pret-QSFP tiešās pieslēgšanās twinax vara risinājumus.

Priekšrocības

Kabelis nodrošina zemu aizturi, mazu enerģijas patēriņu pasīvu savienojamību īsa attāluma saiknēm ar tipisko enerģijas patēriņu aptuveni 0,1 W un vienkāršotu uzstādīšanu salīdzinājumā ar aktīvajiem raiduztvērējiem. Konstrukcijā izmantotas augstas kvalitātes sastāvdaļas un nozares standarta savienotāji, lai nodrošinātu uzticamu signāla integritāti 40G savienojumiem 1 m attālumā. Pasīvā twinax konstrukcija samazina atteices punktus un pazemina kopējās īpašumtiesību izmaksas datu centru augšējā plaukta un blakus esošo plauktu savienojumiem.

Piemērots

• Augšējā plaukta un blakus esošo plauktu 40G savienojumiem datu centros
• Ātrdarbīgiem slēdžiem, maršrutētājiem un glabāšanas sistēmu savstarpējiem savienojumiem, kas atbalsta QSFP 40GBase-CR4
• Ethernet, FCoE, Fibre Channel un InfiniBand īsa attāluma savienojumiem līdz 40G

Galvenās specifikācijas

• Garums: 1 metrs
• Savienotāja tips: QSFP vīrišķais pret QSFP vīrišķo (QSFP-pret-QSFP)
• Atbalstītais datu pārraides ātrums: līdz 40 Gbit/s
• Kabeļa tips: pasīvs twinax vara (40GBase-CR4 stilā)
• Vada šķērsgriezums: 30 AWG
• MSA atbilstošas mehāniskās un elektriskās īpašības
• Tipiskais enerģijas patēriņš: ~0,1 W (pasīva saite)

Kā lietot

Uzstādiet kabeli, ievietojot katru QSFP savienotāju atbilstošajā QSFP portā tīkla iekārtā, līdz savienotājs nofiksējas. Izmantojiet īsa attāluma savienojumiem (1 m) starp saderīgiem QSFP portiem slēdžos, maršrutētājos vai glabāšanas iekārtās, kas atbalsta pasīvus twinax QSFP savienojumus. Pirms ieviešanas pārbaudiet, vai resursdatora aparatūra un programmaparatūra atbalsta pasīvos DAC kabeļus un paredzēto 40G protokolu (Ethernet, FCoE, Fibre Channel vai InfiniBand). Izvairieties no pārmērīgas saliekšanas savienotāja tuvumā un, ja darbības procedūras to pieprasa, pārliecinieties, ka porti ir atslēgti vai datu plūsma ir apturēta ievietošanas vai izņemšanas laikā.

Ieteikumi

Lai nodrošinātu uzticamību, izvietojiet kabeli tikai ar viegliem līkumiem, novietojiet to prom no mehāniskiem spriegumu avotiem un izvairieties no ciešiem kabeļu saiņiem, kas varētu deformēt twinax mezglu. Apstipriniet saderību ar iekārtas pārdevēja aparatūru/programmaparatūru un apsveriet iespēju pirms liela mēroga ieviešanas pieprasīt testa paraugu validācijai jūsu vidē.
