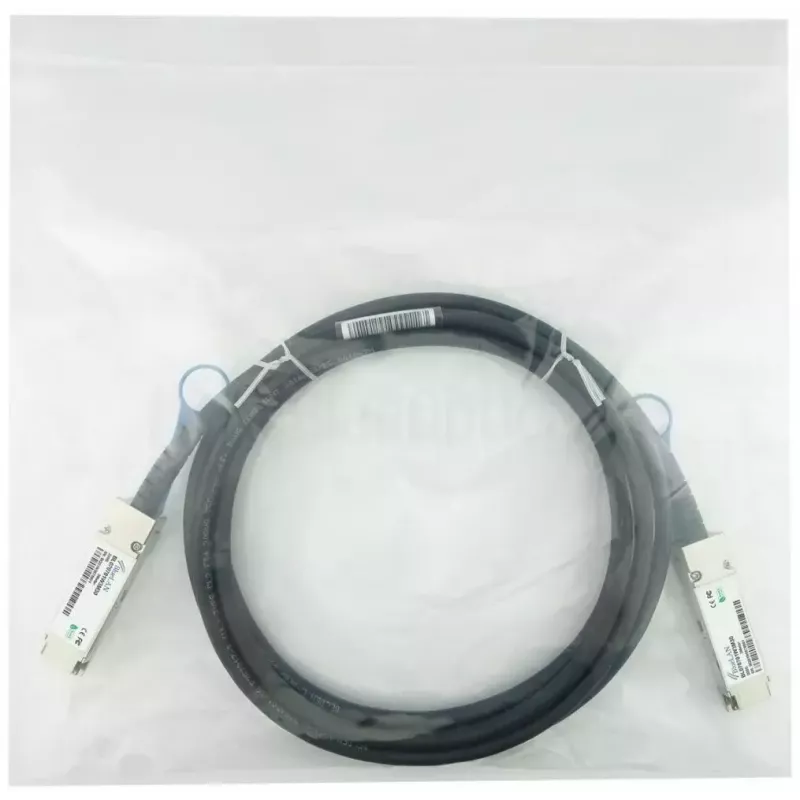

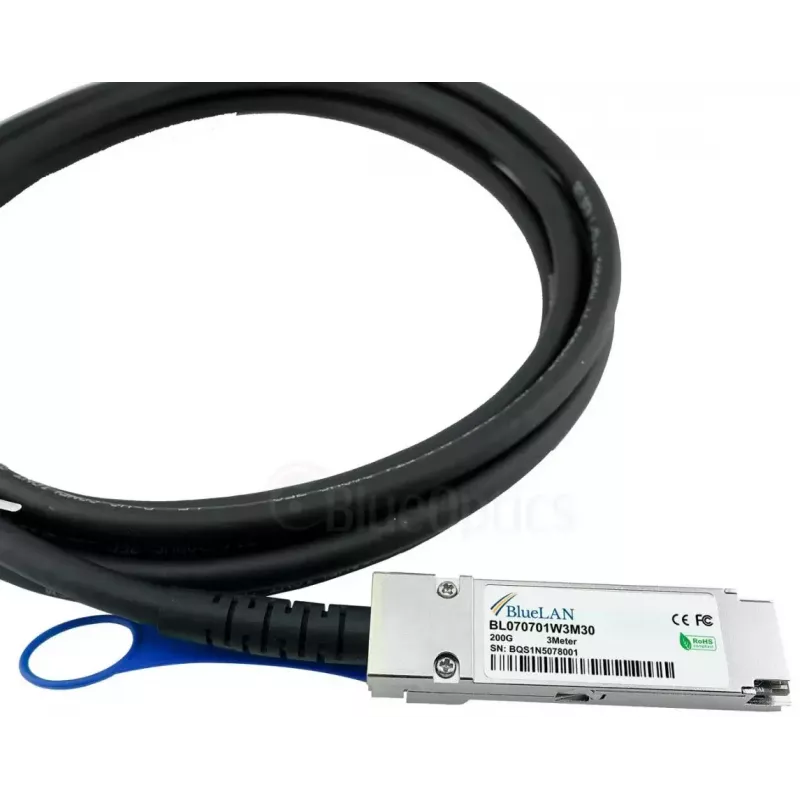

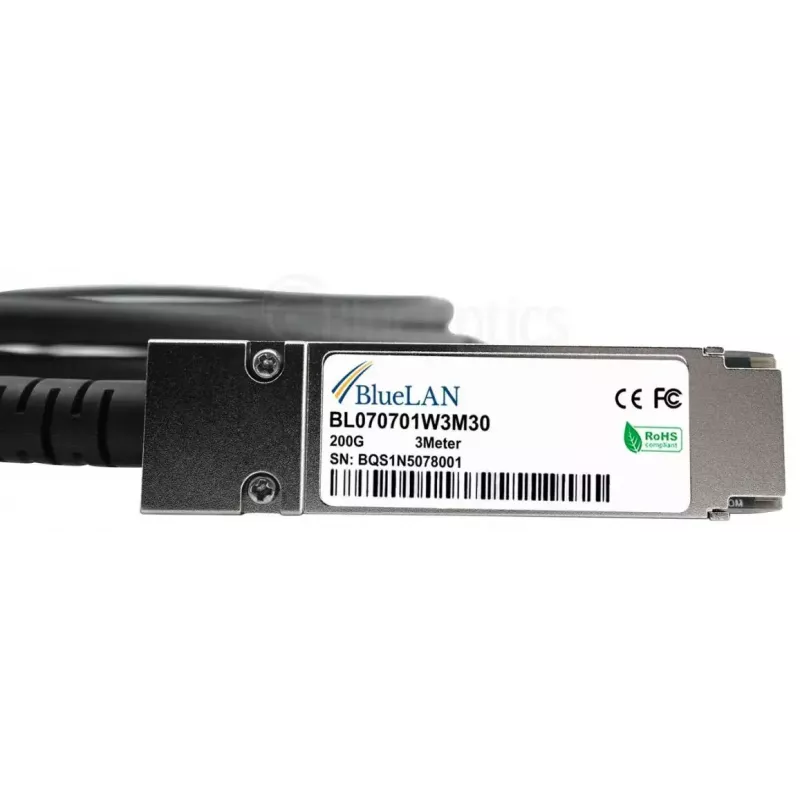

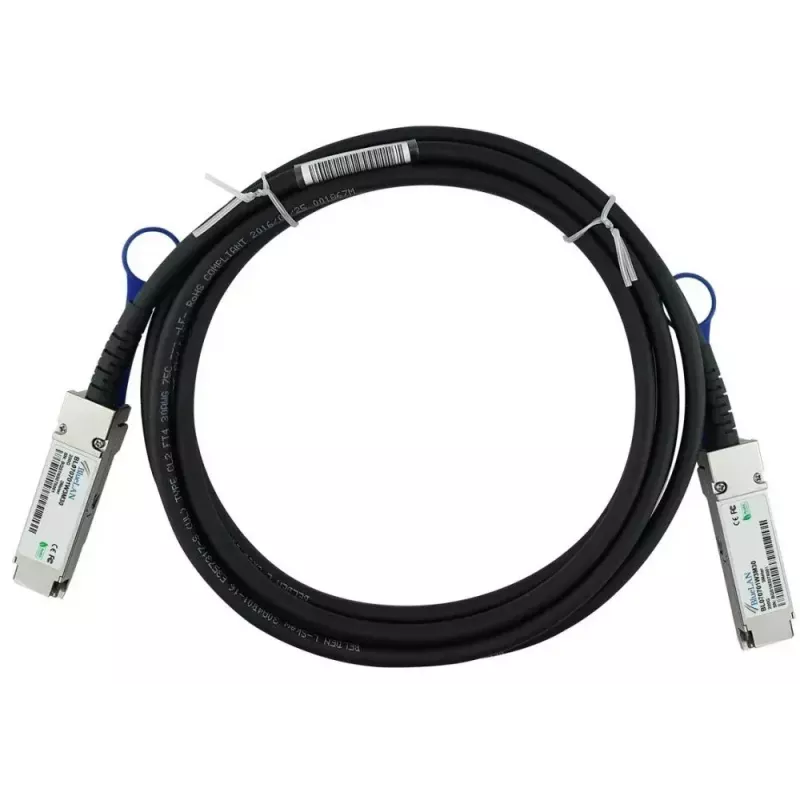

InfiniBand/optiskās šķiedras kabelis BlueOptics P06149-B24-BL 2 m QSFP56 vīr.-vīr.

BlueOptics P06149-B24-BL ir 2 m InfiniBand / optiskās šķiedras tiešā savienojuma kabelis ar QSFP56 vīrišķā-uz-vīrišķo savienotājiem. Šis 200G jaudīgais kabelis ir paredzēts maza attāluma ātrgaitas savienojumiem, plānots lietošanai statnēs un blakus esošu statņu savienojumiem datu centros un augstas veiktspējas tīkla vidēs. Kabelis atbilst MSA vadlīnijām QSFP56 starpsavienojumiem un ir piemērots Ethernet, FCoE, Fibre Channel un InfiniBand lietojumprogrammām, kas atbalsta pasīvos DAC twinax savienojumus.

Priekšrocības

Šis 2 m QSFP56 vīrišķais/vīrišķais tiešā savienojuma kabelis nodrošina kompaktu, zema latentuma fizisko saiti ātrgaitas portiem. Kā pasīvs twinax risinājums tam nav nepieciešama ārēja barošana un tas piedāvā samazinātu sarežģītību salīdzinājumā ar aktīviem optiskajiem moduļiem maza attāluma darbībām. Kabelis ir ražots, izmantojot nozares standarta komponentus un MSA saderīgas savienotāju saskarnes, nodrošinot uzticamu mehānisko un elektrisko savienošanu saderīgās aparatūras platformās.

Piemērots

• Augsta blīvuma slēdžu-savienojumi starp slēdžiem vienā statnē vai starp blakus esošām statnēm
• Tiešie savienojumi starp serveriem un statnes augšdaļas slēdžiem krātuves vai klasteru veidošanai
• Maza attāluma InfiniBand vai 200G Ethernet savienojumi datu centru apkopošanas līmeņos
• Vides, kur nepieciešami zema latentuma, zema enerģijas patēriņa starpsavienojumi

Galvenās specifikācijas

• Kabeļa tips: pasīvs twinax tiešais savienojums (DAC)
• Savienotāja tips: QSFP56 vīrišķais uz QSFP56 vīrišķo
• Garums: 2 metri
• Nominālais datu pārraides ātrums: līdz 200 Gbit/s (200GBase-CR4)
• Vada šķērsgriezums: 30 AWG
• Atbilstība: MSA saderīga QSFP56 saskarne

Kā lietot

Pārliecinieties, ka abas tīkla ierīces atbalsta pasīvos QSFP56 tiešā savienojuma twinax savienojumus un paredzēto pārraides protokolu (piemēram, 200GBase-CR4). Izslēdziet strāvu vai ievērojiet aparatūras pārdevēja karstās pievienošanas norādījumus, ja nepieciešams, izlīdziniet QSFP56 korpusus ar moduļu slotiem un ievietojiet savienotāju, līdz tas nofiksējas. Pārbaudiet savienojuma statusu un ātrumu slēdža vai resursdatora pārvaldības saskarnē. Lai atvienotu, atlaidiet savienotāja fiksatoru un velciet taisni ārā, lai nesabojātu kabeli vai portu.

Ieteikumi

Izmantojiet šo 2 m pasīvo QSFP56 DAC maza attāluma savienojumiem statņu iekšpusē vai starp blakus esošām statnēm. Izvairieties no asiem līkumiem un stingrām kabeļu saitēm pie savienotājiem, ievērojiet pareizu lieces rādiusu saskaņā ar pārdevēja norādījumiem un apstipriniet saderību ar aparatūras pārdevēja atbalstītajiem kabeļu tipiem, lai nodrošinātu pareizu savienojuma vienošanos un veiktspēju.
