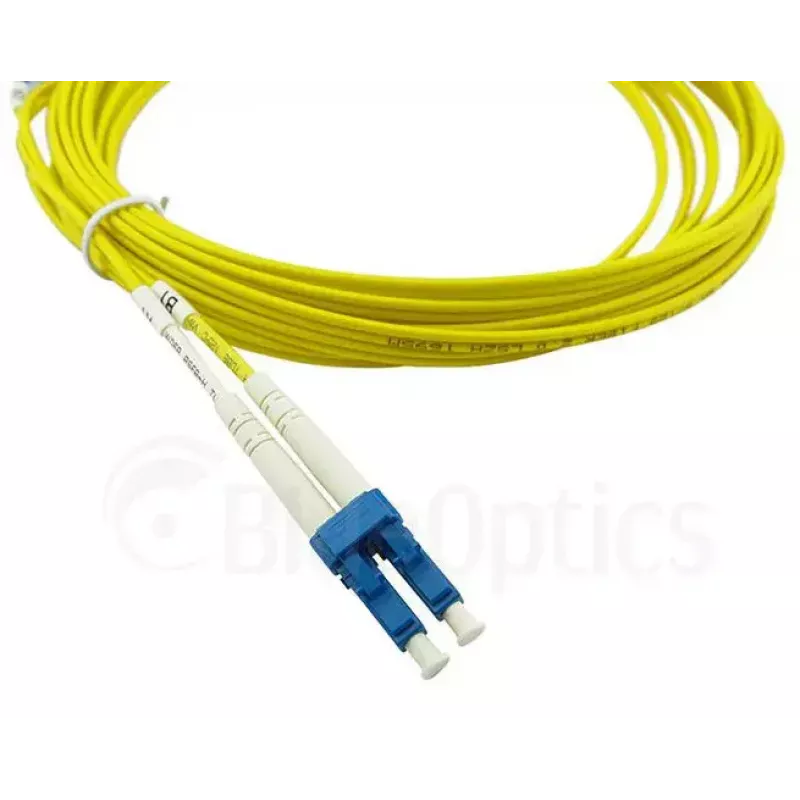

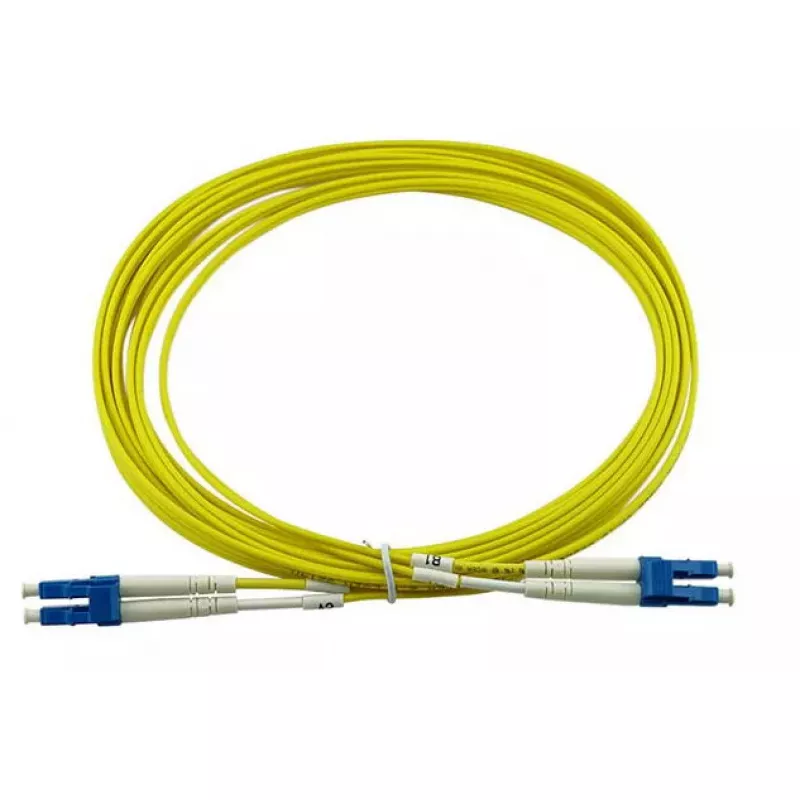

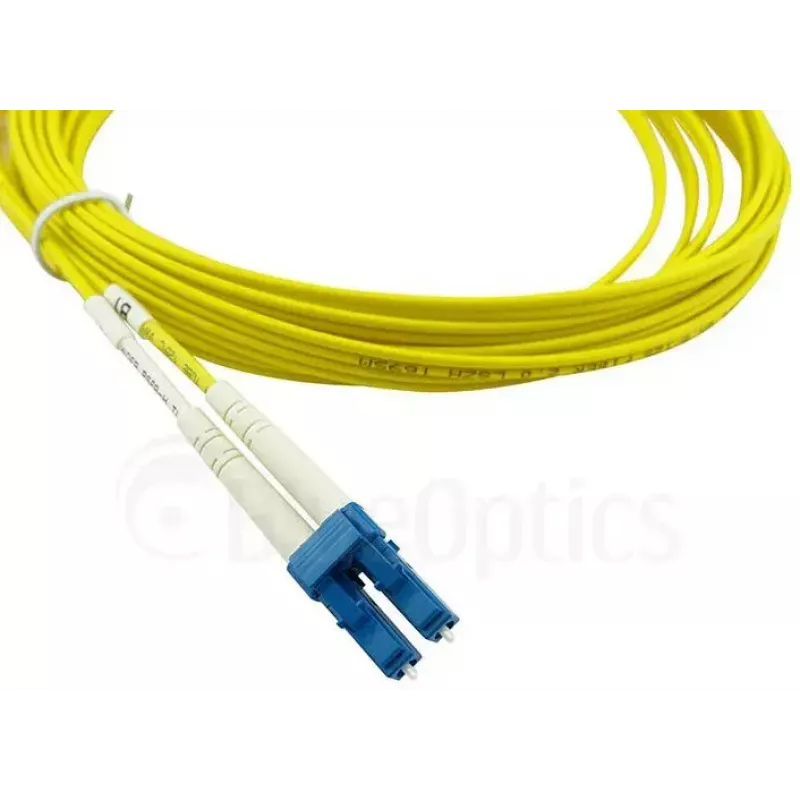

InfiniBand/optiskās šķiedras kabelis BlueOptics SFP3131BU30MK 30 m LC dzeltens

BlueOptics SFP3131BU30MK ir 30 m garš InfiniBand/optiskās šķiedras kabelis ar dupleksajiem LC savienotājiem un dzeltenu LSZH apvalku. Tas izmanto lāzeroptimizētu vienmoda G.657.A1 šķiedru (9 µm serdenis), kas paredzēta pilnai dupleksai pārraidei pie izplatītiem viļņu garumiem, piemēram, 1310 nm un 1550 nm. Kabelis ir piemērots savienošanai starp komutācijas paneļiem, raiduztvērējiem un citiem optiskajiem portiem, kur nepieciešami vienmoda LC-LC savienojumi. Katrs vads tiek rūpnīcā testēts attiecībā uz ievades zudumiem un atstarošanās zudumiem, un tiek nodrošināti mērījumu dati.

Priekšrocības

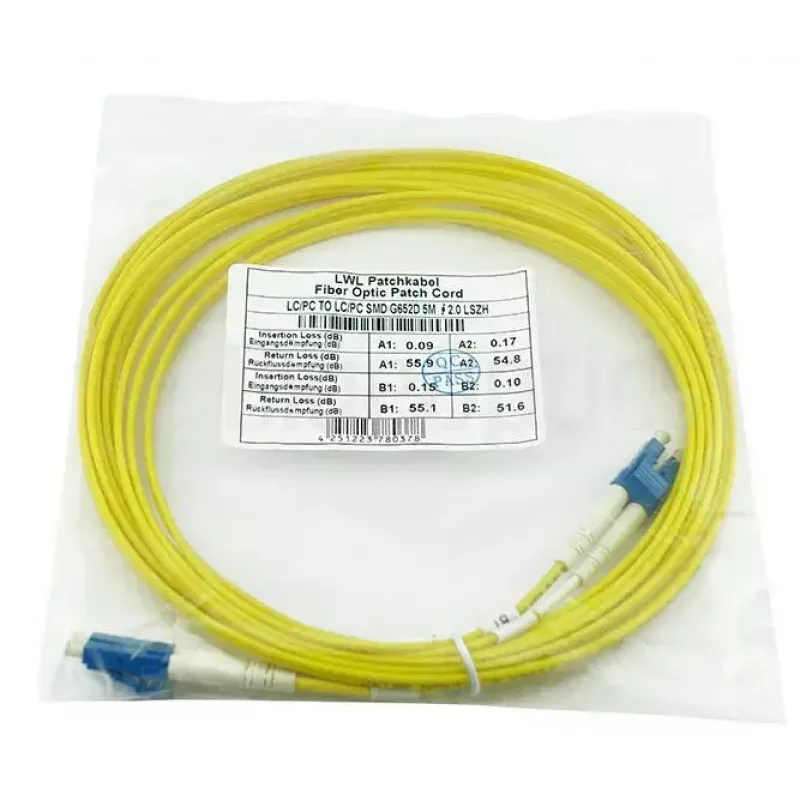

Šis 30 m LC–LC vienmoda komutācijas vads apvieno zemu vājinājumu un augstus atstarošanās zudumus, lai nodrošinātu bezkļūdu liela attāluma un ātrdarbīgus savienojumus. LSZH apvalks samazina dūmu daudzumu un novērš halogēnu emisiju ugunsgrēka gadījumā, atbilstot attiecīgajām nozares normām. Savienotāji izmanto keramikas uzmavas no cirkonija oksīda un zīmola šķiedru, lai nodrošinātu nemainīgu veiktspēju un izturību daudzos savienošanas ciklos. Katram kabelim tiek pievienots ievades un atstarošanās zudumu mērījumu protokols.

Piemērots

Galvenās specifikācijas

Kā lietot

Izvelciet BlueOptics LC–LC komutācijas vadu starp nepieciešamajiem portiem, uzmanoties, lai izvairītos no asiem līkumiem un pārmērīgas vilkšanas. Pirms ievietošanas noņemiet aizsargvāciņus no LC savienotājiem un savietojiet savienotāja atslēgu ar ierīces portu, līdz tas nofiksējas. Dupleksajiem savienojumiem pārliecinieties, ka raidīšanas un uztveršanas šķiedras ir pievienotas pareizajiem TX/RX portiem. Pēc uzstādīšanas pārbaudiet savienojuma kvalitāti, izmantojot atbilstošu optisko testēšanas aprīkojumu, vai apstipriniet ierīces līmeņa savienojamību.

Ieteikumi

Uzglabājiet un uzstādiet kabeli, ievērojot ražotāja ieteiktos liekuma rādiusa ierobežojumus; izvairieties no pārlūšanas. Izmantojiet pievienoto testa pārskatu, lai pārbaudītu ievades un atstarošanās zudumu vērtības pieņemšanas testēšanas laikā. Pastāvīgiem vai āra izvadiem izvēlieties atbilstošu maršrutēšanu un papildu aizsardzību; augsta blīvuma vidēs marķējiet abus galus, lai atvieglotu identifikāciju.
