InfiniBand/optiskās šķiedras kabelis BlueOptics SFPPQSFP30-01-BL 1 m 4xSFP+ QSFP

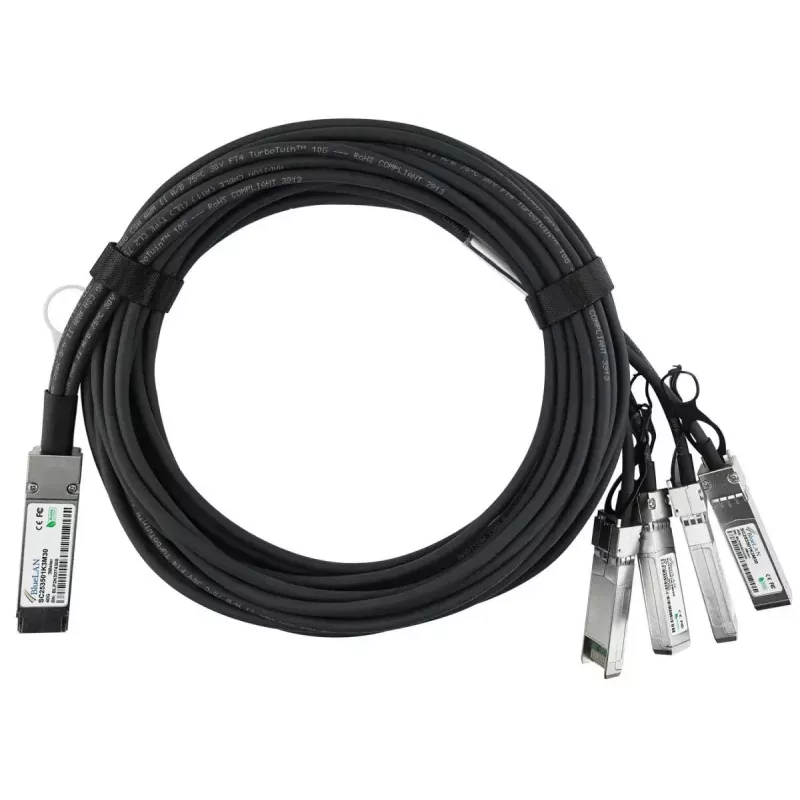

BlueOptics SFPPQSFP30-01-BL ir 1 m InfiniBand/optiskās šķiedras tiešās pieslēgšanas kabelis ar QSFP līdz 4×SFP+ sazarojumu. Izstrādāts īsa attāluma, ātrdarbīgiem starpsavienojumiem statņos un blakus esošos statņu pāros, šis kabelis atbalsta 40GBase-CR4 un 4×10GBASE-CR elektrisko pārraidi pa 30 AWG twinax vadu. Pasīvā konstrukcija nodrošina zemu enerģijas patēriņu un zemu aizturi, vienlaikus nodrošinot uzticamu savienojamību starp slēdžiem, maršrutētājiem, atmiņas sistēmām un citām tīkla ierīcēm, kas pieņem QSFP līdz SFP+ tiešās pieslēgšanas saites.

Priekšrocības

Šis kabelis nodrošina vairāku protokolu atbalstu Ethernet, Fibre Channel, FCoE un InfiniBand līdz 40 Gbps 1 m saitē, vienlaikus atbilstot MSA mehāniskajām un elektriskajām specifikācijām. QSFP līdz 4×SFP+ konfigurācija piedāvā elastīgu portu konsolidāciju un vienkāršu izvietošanu Top-of-Rack un blakus esošo statņu scenārijos. Izgatavots no kvalitatīviem twinax vadītājiem un nozares standarta komponentiem, šis bloks ir pieslēdz un lieto pasīvs DAC, kas samazina enerģijas patēriņu un aizturi salīdzinājumā ar aktīviem vara vai optiskajiem raiduztvērējiem īsiem attālumiem.

Piemērots

• Top-of-Rack un blakus esošo statņu augsta blīvuma slēdžu starpsavienojumi
• Servera–slēdža vai slēdža–slēdža agregācija pie 40 G vai 4×10 G
• Atmiņas sistēmu saites un SAN savienojamība, izmantojot Fibre Channel vai FCoE
• InfiniBand savienojumi skaitļošanas klasteros

Galvenās specifikācijas

• Garums: 1 metrs
• Savienotāja tips: QSFP līdz 4×SFP+
• Atbalstītie datu pārraides ātrumi: līdz 40 Gbps (40GBase-CR4 / 4×10GBASE-CR)
• Kabeļa tips: pasīvs twinax varš, 30 AWG
• Enerģijas patēriņš: pasīvs (apt. 0,1 W tipiska ietekme sistēmas līmenī)
• Atbilstība: MSA saderīgi elektriskie un mehāniskie formas faktori

Kā lietot

Ievietojiet QSFP galu QSFP spējīgā portā un četrus SFP+ galus attiecīgajos mērķa ierīces SFP+ portos, pārliecinoties, ka abas ierīces atbalsta pasīvos QSFP līdz 4×SFP+ tiešās pieslēgšanas kabeļus un izvēlēto pārraides protokolu. Pārbaudiet saites ātrumu un joslu kartēšanu resursdatora ierīces programmaparatūrā vai slēdža OS, un apstipriniet, ka gaismas diodes vai pārvaldības saskarnes ziņo par aktīvu saiti. Lielākajā daļā platformu nav nepieciešama papildu konfigurācija, izņemot porta ātruma un protokola iestatījumus; rīkojieties ar kabeli aiz savienotājiem un izvairieties no asiem līkumiem vai pārmērīgas vilkšanas uz kabeļa mezgla.

Ieteikumi

Uzticamai darbībai izmantojiet kabeli ieteicamajos attālumos no statņa līdz statnim (īsa attāluma lietojumprogrammas) un pārliecinieties, ka pievienotā aparatūra oficiāli atbalsta pasīvos QSFP līdz 4×SFP+ tiešās pieslēgšanas twinax kabeļus. Izvairieties no stingiem liekuma rādiusiem, turiet kabeli prom no siltuma avotiem un ievērojiet slēdža vai servera pārdevēja norādījumus par pasīvo DAC saderību un programmaparatūras prasībām, lai nodrošinātu pilnu funkcionalitāti.
