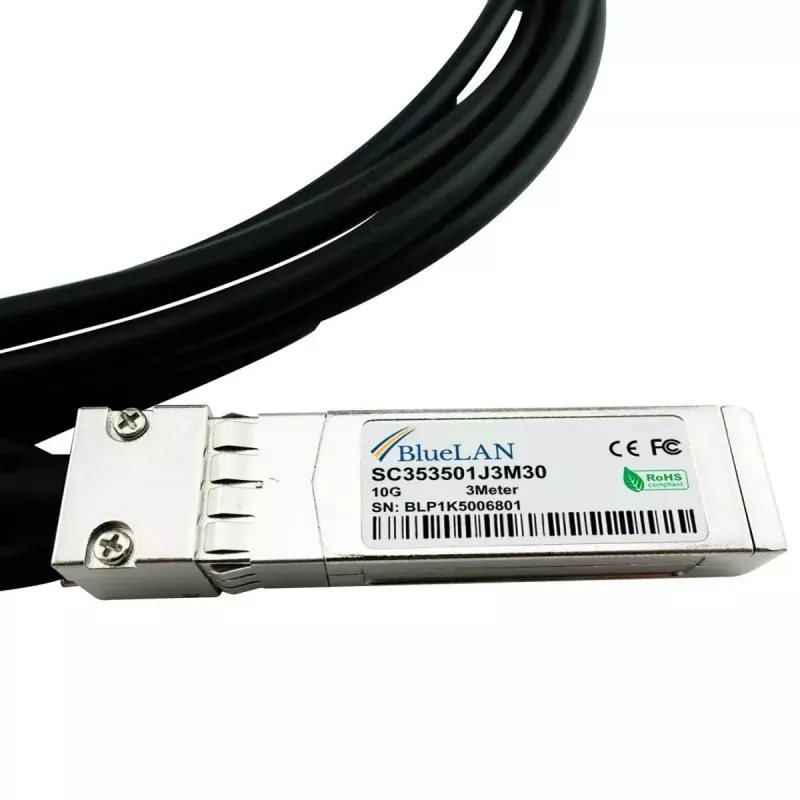

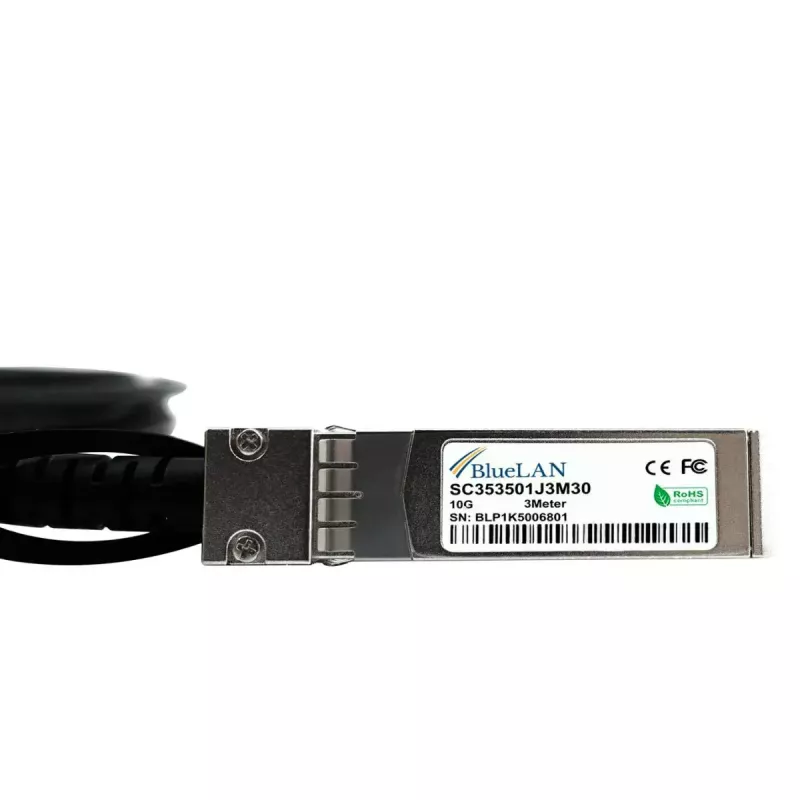

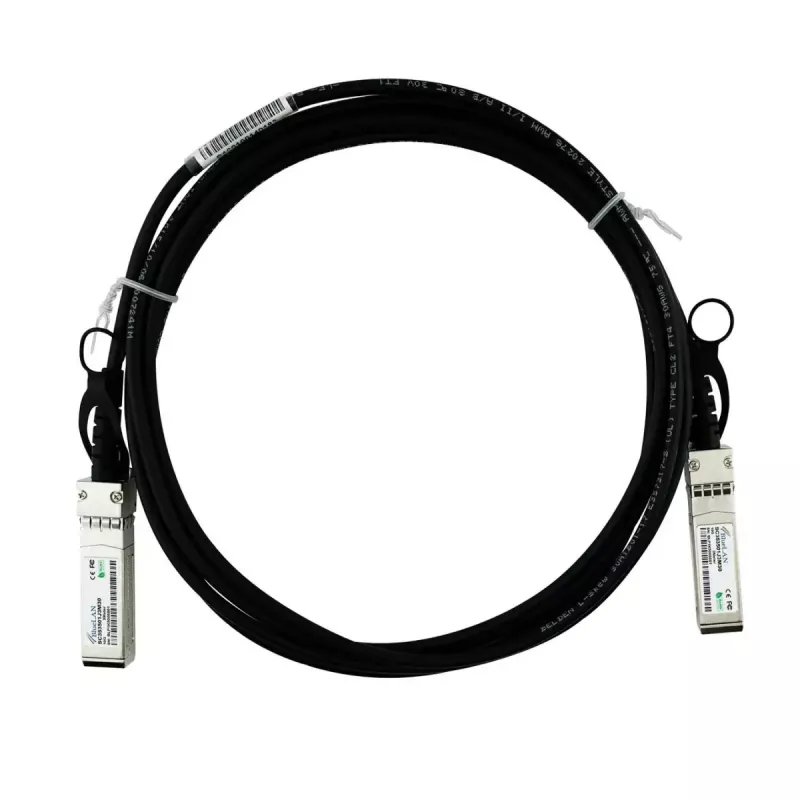

InfiniBand/optisko šķiedru kabelis BlueOptics 470-11430-BL 3 m SFP+ vīrišķais/vīrišķais

BlueOptics 470-11430-BL ir 3 m InfiniBand/optisko šķiedru kabelis ar SFP+ savienotājiem abos galos, paredzēts ātrdarbīgiem savienojumiem statņos un blakus esošajās statņu rindās. Kabelim ir pasīva tiešā pieslēguma kabeļa (DAC) dvīņaksiālā vara konstrukcija, kas ir saderīga ar SFP+ pieslēgvietām un piemērota elektrisko signālu pārraidei īsos attālumos ar ātrumu 10 Gbit/s. Tas ir izstrādāts integrācijai ar slēdžiem, maršrutētājiem, glabāšanas sistēmām un citu aparatūru, kas atbalsta pasīvos SFP+ DAC savienojumus.

Priekšrocības

Kabelis atbalsta 10GBase-CR elektriskos savienojumus 3 m attālumā un ir MSA saderīgs, nodrošinot vienkāršu sadarbspēju ar aprīkojumu, kas pieņem SFP+ DAC moduļus. Pasīvās dvīņaksiālās konstrukcijas rezultātā ir zems enerģijas patēriņš un zems latentums, salīdzinot ar aktīviem raiduztvērēju risinājumiem. Lai nodrošinātu stabilu signāla integritāti un ilgu darbības laiku tipiskā datu centra izmantošanā, tiek izmantotas pazīstamu savienotāju un kabeļu ražotāju sastāvdaļas.

Piemērots

• Īsa attāluma 10 Gbit/s savienojumiem starp serveriem un slēdžiem statņos
• Savienojumiem starp statņiem blakus esošajās statņu rindās datu centros
• Glabāšanas sistēmu un slēdžu–slēdžu savienojamībai, kas atbalsta SFP+ DAC
• FCoE, Ethernet un InfiniBand lietojumiem līdz 10 Gbit/s īsos attālumos

Galvenās specifikācijas

• Garums: 3 metri
• Savienotāja tips: SFP+ vīrišķais pret SFP+ vīrišķo
• Pārraides ātrums: līdz 10 Gbit/s
• Kabeļa tips: pasīvais dvīņaksiālais vara (tiešā pieslēguma kabelis)
• Vada šķērsgriezums: 30 AWG
• Standarti: MSA saderīgs SFP+ DAC (10GBase-CR)

Kā lietot

Uzstādiet BlueOptics 3 m SFP+ vīrišķais–vīrišķais DAC, ievietojot katru SFP+ savienotāju attiecīgajā SFP+ pieslēgvietā uz savienojamajām ierīcēm. Pārliecinieties, ka abas ierīces oficiāli atbalsta pasīvos SFP+ DAC savienojumus un ka pieslēgvietas ir izslēgtas, vai arī ievērojiet aparatūras piegādātāja norādījumus par karsto pievienošanu, ievietojot vai izņemot kabeli. Pēc savienojuma izveides pārbaudiet saites statusu, izmantojot ierīču pārvaldības saskarnes, lai apstiprinātu pareizu saskaņošanu pie 10 Gbit/s.

Ieteikumi

Izmantojiet šo DAC īsa attāluma savienojumiem statņos vai starp blakus esošiem statņiem; izvairieties no kabeļa maršrutēšanas tuvu augstam EMI avotiem vai asiem līkumiem, kas varētu noslogot dvīņaksiālo komplektu. Lai nodrošinātu uzticamu darbību, apstipriniet sadarbspēju ar jūsu slēdža vai servera modeli un ievērojiet piegādātāja norādījumus par pasīvajiem SFP+ DAC.
